Paso 9: Modo de ráfaga
El modo ráfaga supera el proceso relativamente lento de I/O serial entre la PC del anfitrión y ATE-unidad que se utiliza en los modos Auto y Manual. En el modo ráfaga, una secuencia de valores correspondientes a Vout3 primero es transferida para el microcontrolador. Un comando ejecutar salidas estos valores a un ritmo mucho más rápido y adquiere los valores correspondientes de la Ain1 Ain2 en la memoria. Los datos adquiridos se transfieren nuevamente a la PC usando el comando de lectura.
El modo de ráfaga permite la generación de señal y adquisición con el sellado de tiempo definida de eventos.
Permitiendo el reciclaje de las secuencias de este modo es con eficacia un generador de función arbitraria con un máximo de 100 pasos de programación.
En este modo sólo 'Vout3' se utiliza para la salida y ' Ain1 Ain2' son pre-seleccionados para adquisición de datos.
El ID de inicio a diferencia de fin ID también está restringido a un máximo de 100.

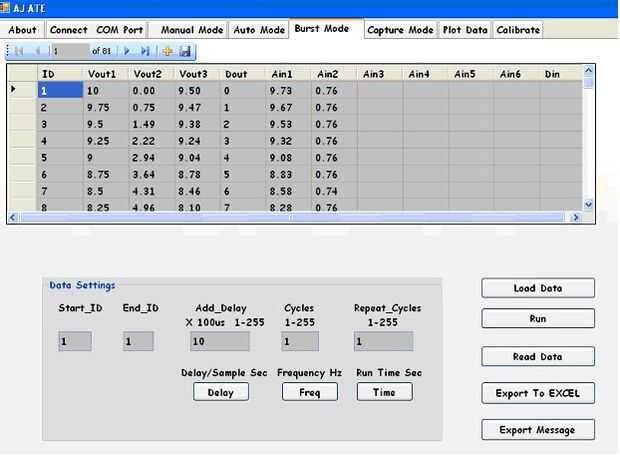

Selección del modo de explosión trae la pantalla 1.
En este modo el rango de datos seleccionado como antes.
El retardo entre cada tiempo de ejecución 'Vout3-Ain1-Ain2' se establece con el valor 'Add_Delay'.
El número de ciclos de para que funciona la secuencia de Vout3 es un múltiplo de la configuración de 'Ciclos' y 'Repeat_Cycles'.
Demostración
Cómo hacer un experimento en el multivibrador monoestable de DM74121 muestra la operación del modo de explosión.

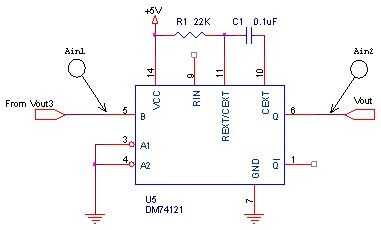

El circuito de prueba está amañado como en pantalla 2.

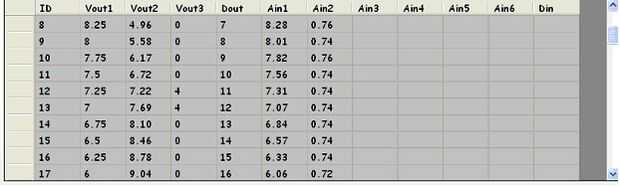

A continuación los datos de Vout3 se modifican para dar un impulso único 0-4V para dos muestras después de un retraso inicial de 10 muestras. Los valores más hasta 50 se establecen en cero. (Pantalla 3)

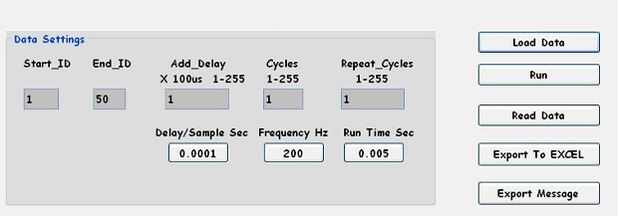

Entrar en el rango de ID de 1 a 50 con retraso añadir, ciclos, ciclos de repetición de 1 y hacer clic en el botón 'Load Data' cambia la pantalla a pantalla 4.
El software ahora calcula la demora/muestra como 0,0001 segundos o 100µsec muestra la frecuencia equivalente para el funcionamiento de todos los puntos de datos y el tiempo de ejecución como 0,005 seg.
Iniciar las tareas de 'Run' el microcontrolador a los valores de Vout3 de salida en secuencia a intervalos 100µsec y almacenar los valores adquiridos de Ain1 & Ain2 en él es la memoria interna. El botón 'Ejecutar' (pantalla 5) indica ocupado durante este período y el indicador de 'Ocupado' parpadea en la unidad ATE.
'Run' se puede iniciar cualquier número de veces que ejecutará partiendo los datos cargados anteriormente.

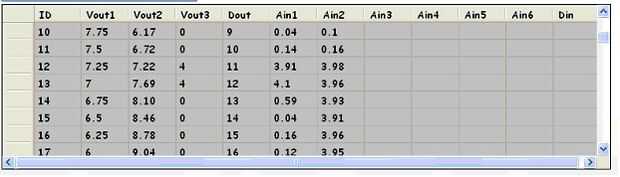

Clic en el botón 'Leer datos' transfiere los valores Ain1 y Ain2 de la memoria del micro controlador a la PC del anfitrión y actualiza el archivo de base de datos. Se observan los cambios en Ain1 y Ain2 y el cambio en Ain2. (Pantalla 6).

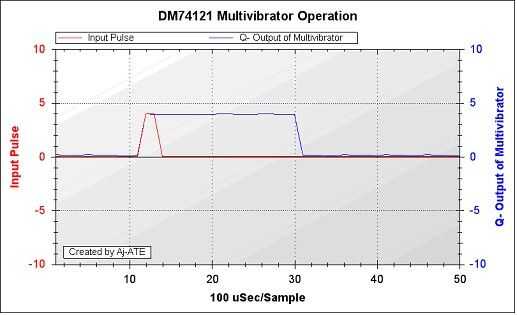

Trazar estos datos utilizando el modo de trama de datos muestra el resultado. (Pantalla 7).
En este experimento demostrativo que el ATE es operada en modo de ráfaga, un pulso de 0-4V es alimentado a la entrada B del 74121 de Vout3 y la salida Q observado en Ain2. La salida Q va alto cuando provocada por la entrada B y se mantiene alto durante un período de 2000uSec contra un valor calculado 0,7 * R1C1 = 1680uSec.
