Paso 5: Cableado / montaje
Terminada la caja, me fui a iniciar procedimientos de montaje y cableado de los componentes.
El primer paso fue aprovechar todos los huecos que se iban a utilizar para el montaje. Tuve que comprar un grifo y grifo titular que agrega un extra $15 sobre las partes. Fui con tornillos de máquina #4-40 principalmente por ser el más pequeño que pude encontrar en ACE Hardware. Los tornillos en total terminaban agregando unos $4 al total.
Una vez que los agujeros fueron intervenidos, comencé a montar los componentes a sus lugares respectivos en la cubierta + Junta.

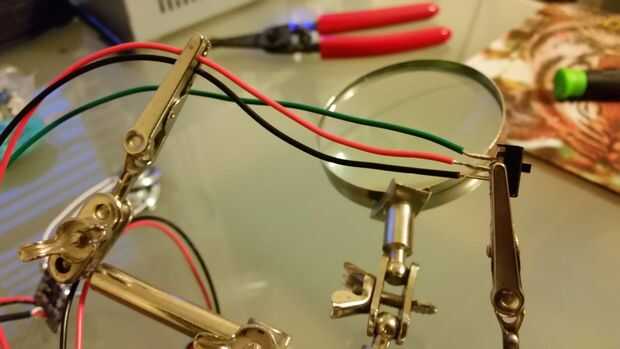

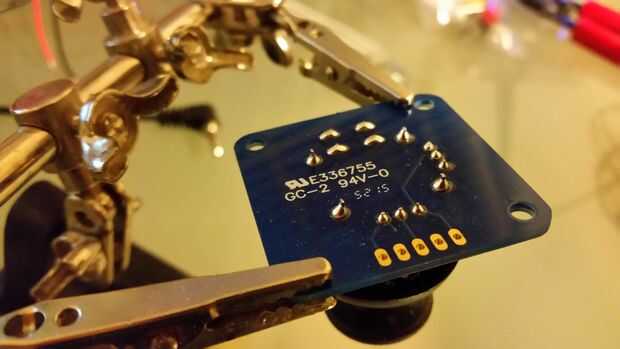

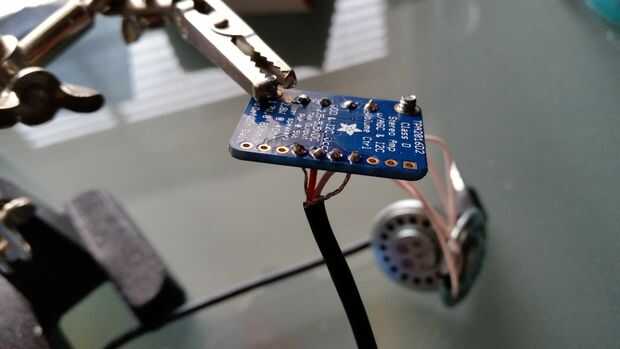

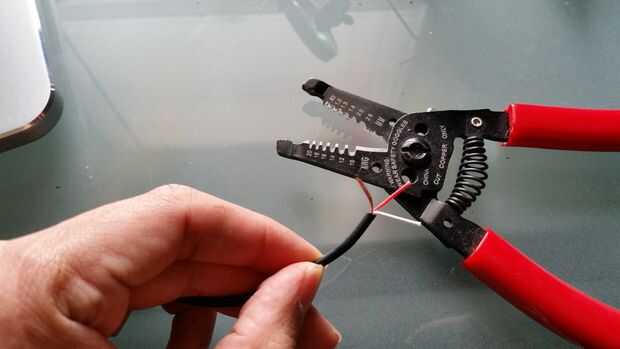

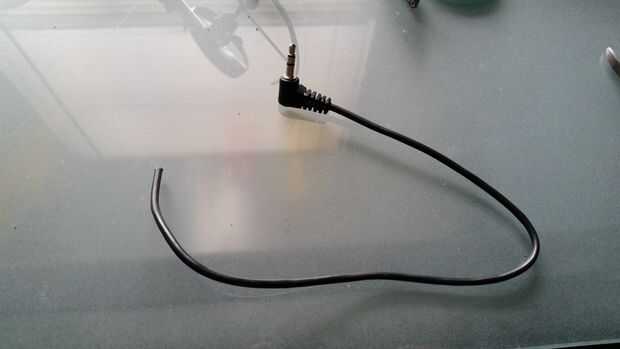

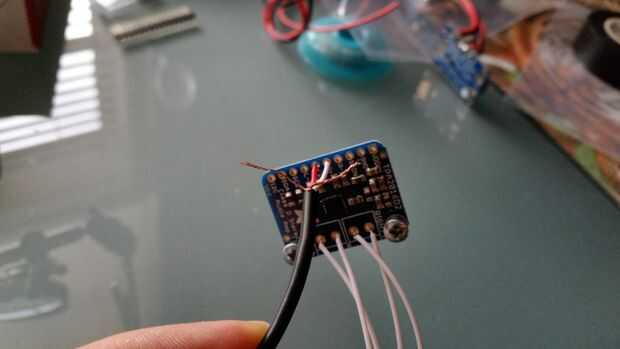

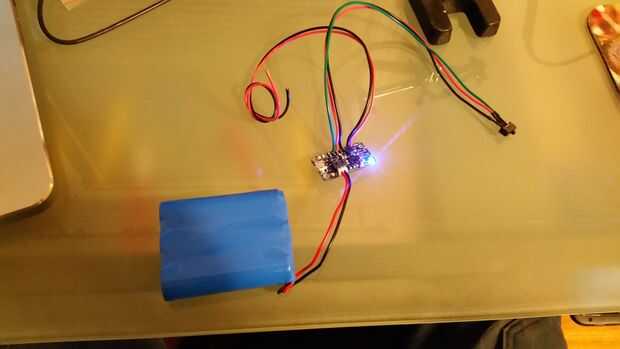

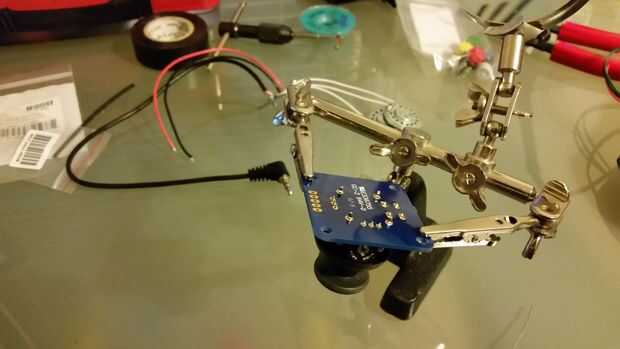

Los tableros fueron fijados en lugar, enrutado y miden los cables, quitar las juntas, Soldamos las conexiones y asegurados los tableros a su nuevo hogar. También prueba de alimentación ups durante el procedimiento.

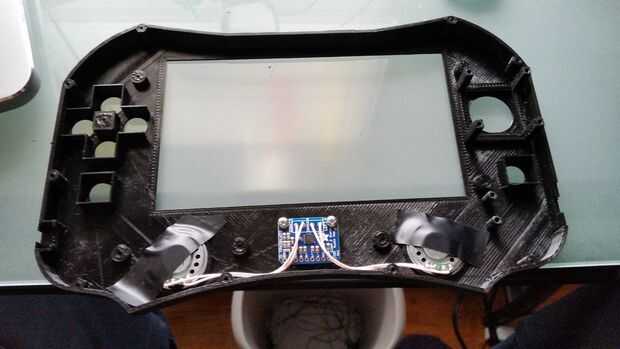

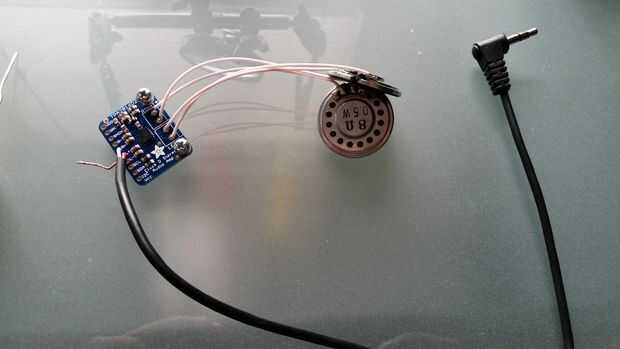

Los altavoces, pantalla y botones táctiles eran los únicos componentes caliente pegados, todo lo demás fue sujetado con tornillos #4-40.

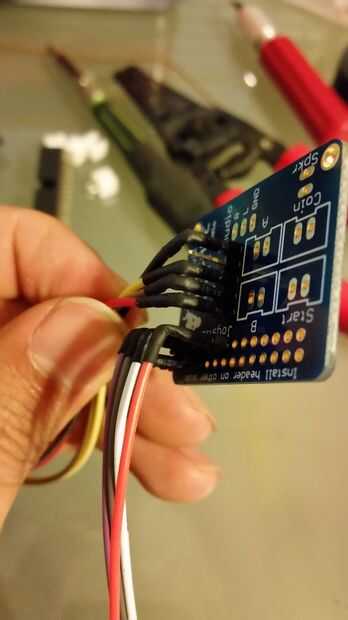

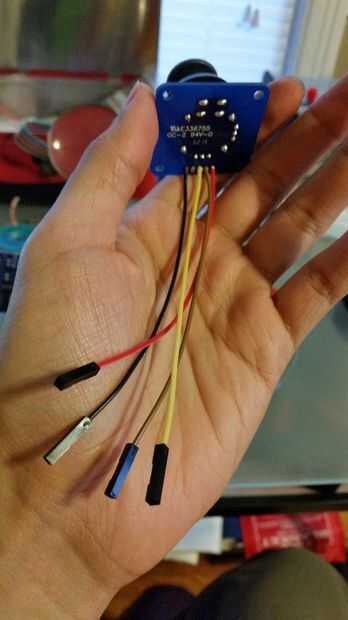

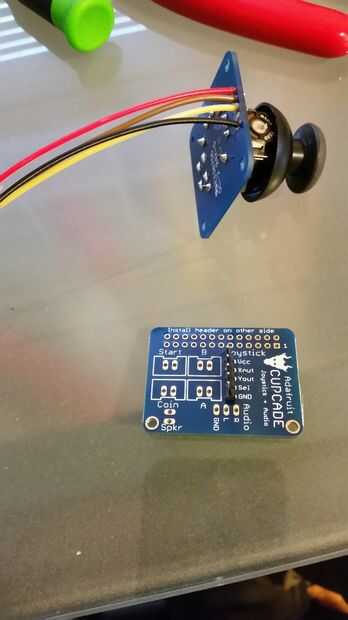

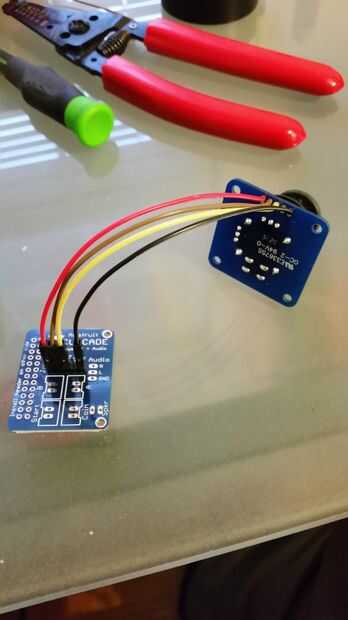

La guía de Adafruit para cablear el Super juego pi fue útil para determinar qué cables se conectan a qué boards. Recomiendo el siguiente que la sección para obtener la corrección del cableado.
Siento su guía para ser un poco fuera de lugar así que realmente no siga lo sistemáticamente. Simplemente fui a las secciones que aplican a mi situación en el tiempo.
