Hand In Hand Skeleton Clock (7 / 11 paso)

Paso 7: Engranajes locos

Montaje de los engranajes de la rueda locos se bloqueará el reloj en su posición final. Es importante que el reloj se encuentra en un momento posible (como 12:00 o 6:00).

-

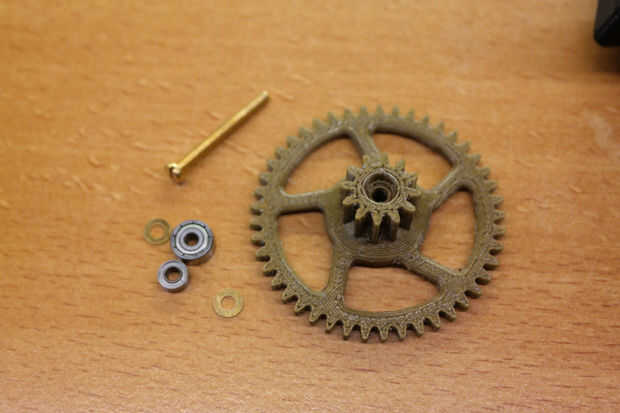

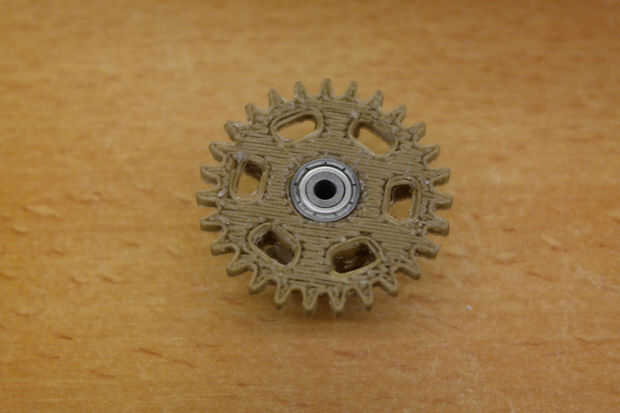

  • Tome el pequeño engranaje de la rueda loco y prensado un 623 y un 683 teniendo en él.
  • Configurar el minutero. Lo adecuado es útil pero no esencial.

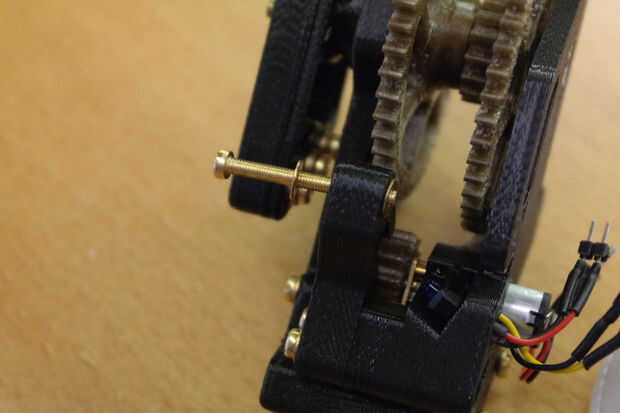

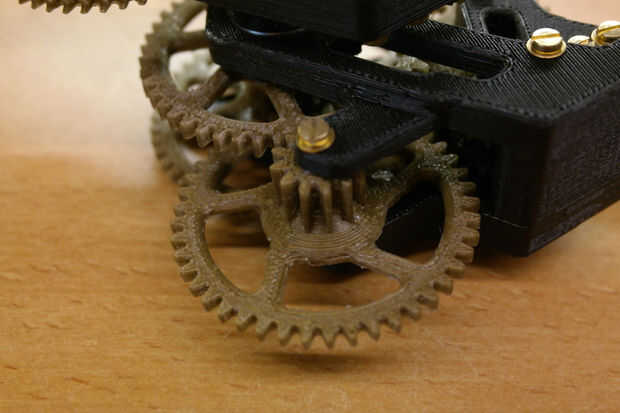

  • Monte el engranaje de la rueda loco en el lado derecho del reloj entre el motor y el engranaje minuto usando un tornillo de M3x30mm. La orden debe ser: cabeza - engranajes de la lavadora - marco - arandela - 623 - - 683 - marco. El tornillo de cortes en el plástico.

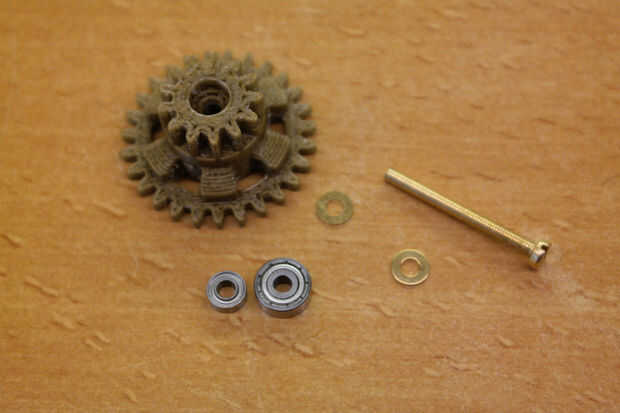

  • Un cojinete 623 y 683 en el engranaje intermedio grande encastre.
  • Ajuste el reloj a una hora exacta como 12:00. Cuidadosamente puede mover el minutero moviendo el motor.

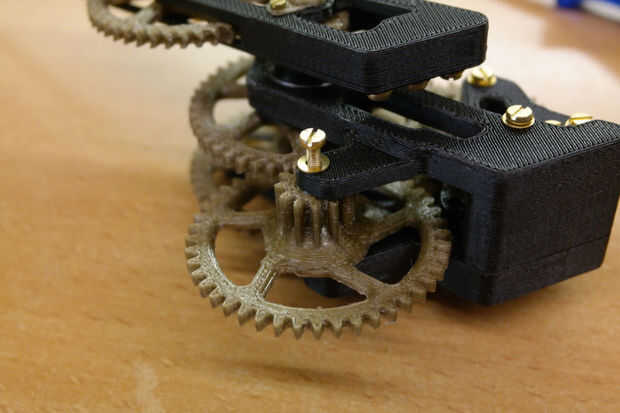

  • Monte el engranaje intermedio grande en el lado izquierdo del reloj entre el minuto y el engranaje de hora con un tornillo M3x30mm. El orden de montaje debe ser: cabeza - arandela - marco - 683 - engranaje - 623 - arandela - marco. El tornillo de cortes en el plástico.

-

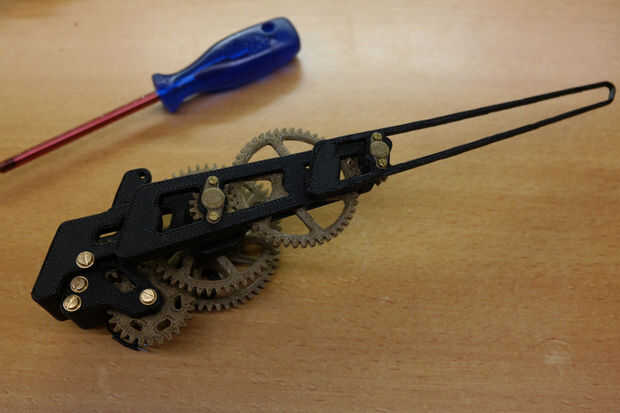

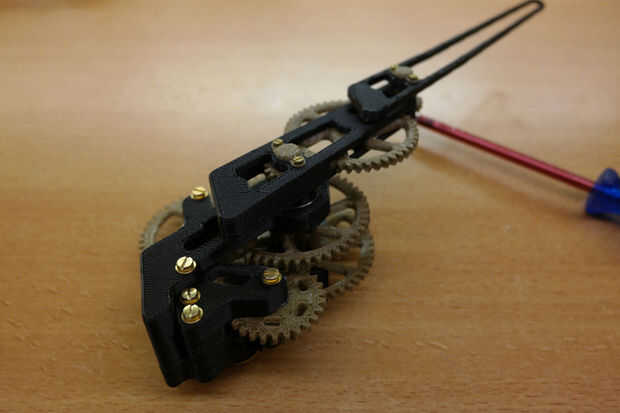

La parte mecánica del reloj ya está terminada. Se ve grande ¿no?
