Paso 4:

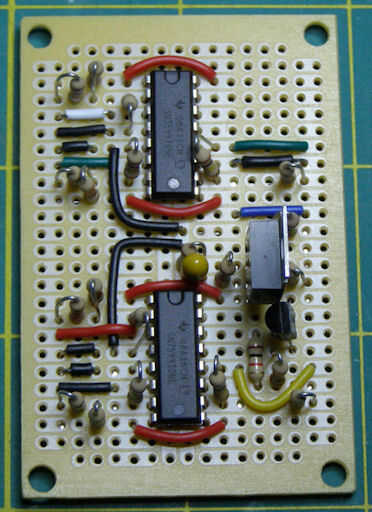

Aquí está una foto del circuito terminado
La presente lista de componentes es:
1 transistor de NPN 2N2222 o equiv
2 SN754410 cuádruple mitad chips puente H
1 regulador de voltaje LM317
1 condensador de 10uf
18 resistencias
.. .so sobre $20 valor de cosas.
Aquí está un breve vídeo de la cosa entera en acción: http://player.vimeo.com/video/33758255
Este hack no es demasiado caro (la parte más costosa es comprar la torreta real) o demasiado complejo, pero requiere un grado de capacidad de soldadura. Construcción de circuitos para este hack requiere varios componentes y los cables de soldadura. Si no estás cómodo con la soldadura, puede que desee obtener alguna práctica primera, o tener alguien que puede soldar bien.
Usé un Radio Shack #276-150 perfboard para la construcción del circuito. Yo pude han hecho el diseño mucho más compacto que hice, pero habría hecho la soldadura aún más difícil para otros, que podría tratar de construir esto. La Junta de Radio Shack ya tiene tierras y huellas grabadas en él (indicado por la serigrafía blanco en la foto), diseño y montaje un poco más fácil.
