Paso 1: teoría
(Este paso es una discusión de mi acercamiento al cortar la tira de LED y no necesariamente ha de ser bien descrito. Si quiere seguir con las instrucciones ya, sentirse libre saltar al siguiente paso.)

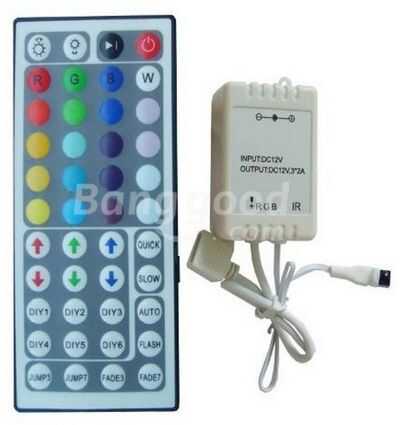

La tira de LED que he comprado (encontrado aquí: http://www.banggood.com/Wholesale-5M-RGB-3528-LED-...) vino con un controlador LED y mando, que creo que es bastante común.
La idea es poder añadir un microcontrolador que puede controlar el poder de la tira del LED (lo encender y apagar como sea necesario), sin perder la capacidad para controlar el color y el patrón con el control remoto. Había dos opciones, como lo vi:
- Construir un nuevo circuito de control.
Esto requiere la integración del receptor de control remoto en el nuevo microcontrolador, revertir el protocolo alejado de la ingeniería, adición de MOSFETs para controlar energía a cada uno de los canales de LED (y, probablemente, un chip de control MOSFET) y la luz de valores y patrones de programación en el microcontrolador.
Sin embargo, es mucho trabajo y un montón de componentes electrónicos adicionales. Para ser honesto y seamos claros acerca de esto, estoy lejos, lejos demasiado perezoso para hacer todo ese trabajo, que deja el número de opciones...
- Alambre el microcontrolador en el circuito existente.
Este es el enfoque que tomé de este Instructable. y se describen a continuación.
De alguna manera el circuito necesita ser modificado para permitir que el microcontrolador controlar la potencia suministrada a la parte lógica de la placa de circuito controlador de LED.

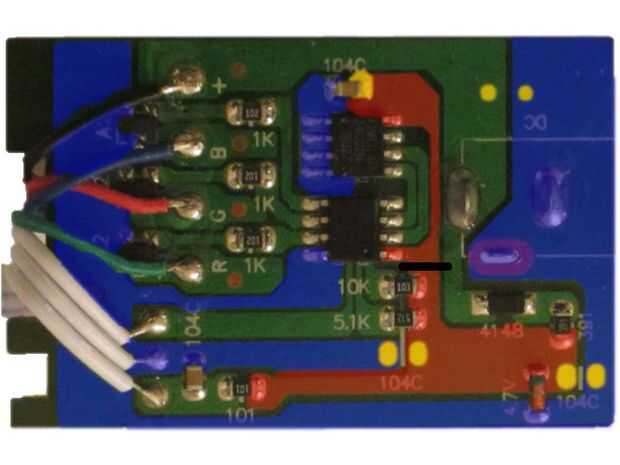

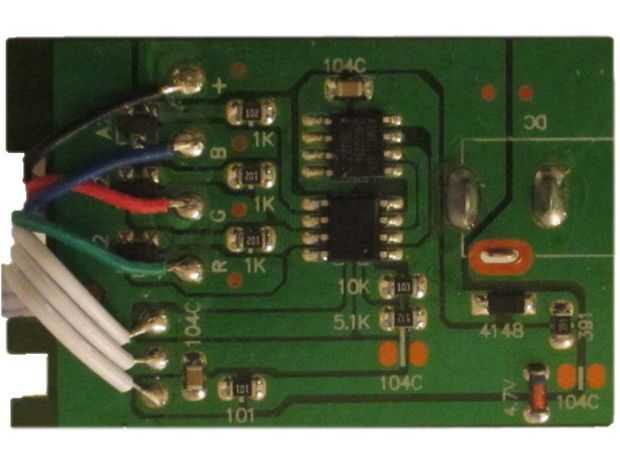

Un rápido vistazo a la placa de circuito controlador de LED muestra que hay dos ICs negro. El IC superior en las fotos es el cerebro del controlador. Cambia el color del LED hace la modulación por ancho de pulso (PWM) y controla los patrones de luz. Supongo que el IC inferior es un chip de control MOSFET, que encender y apagar a cada una de las líneas de energía del LED (puedo equivocarme en esto, sin embargo). También hay un plano de tierra (resaltado rojo en la tercera foto), un carril de alimentación de + 12 voltios y un carril de alimentación de +4.7 voltios (resaltado en azul). Hay varios posibles puntos de soldadura (resaltadas en amarillo).
El regulador del LED acepta comandos del control remoto, permitiendo que los colores LED para establecerse y para mostrar diferentes patrones a elegir. El controlador es capaz de recordar la configuración de LED cuando el poder es removido y reaplicado, que será muy útil.
Medí la corriente absorbida por el dos ICs en alrededor de 1 mA, que es bien dentro de las capacidades de abastecimiento actuales de la mayoría de microcontroladores, por lo que no será necesario un transistor o MOSFET y las ICs puede ser alimentada directamente en el microprocesador. Todo lo que se requiere, entonces, es desconectar los dos ICs el carril de alimentación de +4.7 voltios (mediante la reducción de la huella de la placa de circuito en la línea negra), atar el microcontrolador +4.7 voltios y tierra y conecte uno de los pines del microcontrolador a los pines de alimentación de los dos ICs en el circuito del controlador de LED, para que el microcontrolador puede alimentar el ICs a voluntad.
Un sensor de movimiento PIR simple y barato se puede conectar fácilmente al microcontrolador para detectar movimiento, y el microcontrolador puede ser programado fácilmente para tiempo de espera después de un período específico de tiempo.
Parece bastante simple!
