Hackear tu Hasbro R2D2 con un microcontrolador IOIO! (3 / 6 paso)

Paso 3: Prepare la batería

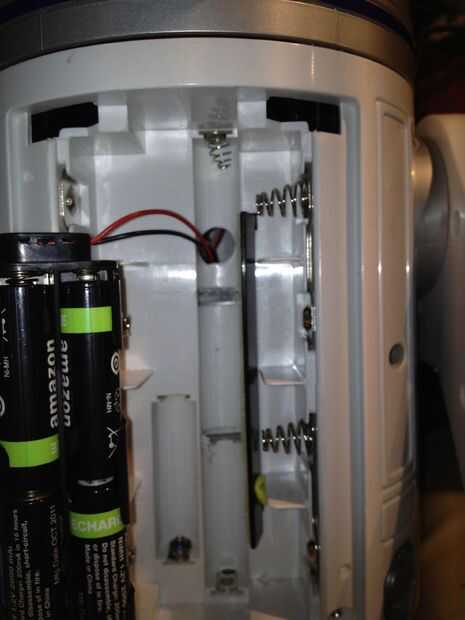

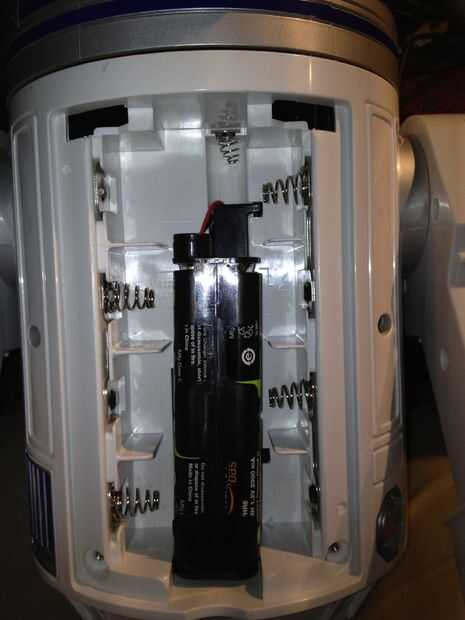

Hay 2 sets de 4 baterías en el caldo R2, 4 pilas AA para el funcionamiento de los reguladores y 4 x D para conducir los motores.  El IOIO toma 5-15V y 4 pilas D recargables me daría 4.8V y quería asegurarse de que la tensión será capaz de poder finalmente un teléfono con Android en el puerto USB de IOIO, así que opté por un 8 x portapilas AA, de 9.6V que encaja perfectamente en el compartimento.

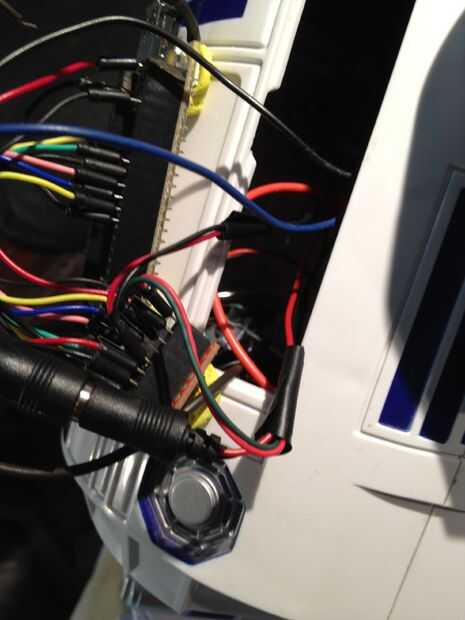

Me perforó un 3/8" agujero a través a la parte posterior del compartimiento y rosca del conector de barril femenino a través de.

Con 5V-15V en a través del conector JST, el IOIO entrega 5V o 3.3V hacia fuera a través de los pasadores y 5V hacia fuera a través de USB para alimentar un dispositivo smartphone. Aunque el IOIO teóricamente puede suministrar 1.5A en 5V, mi cuñado frito una IOIO corriendo bastante pequeños motores directamente de una IOIO, así que decidí empalme en mi salida de la batería y ejecute un 9.2V directo Conecte el conductor del Motor.

Nota: La tensión creciente manda motores de R2 un poco, por lo que es más rápido, pero eventualmente podría quemarlos probando - más necesaria.
