Paso 5: Trabajando con Fritzing

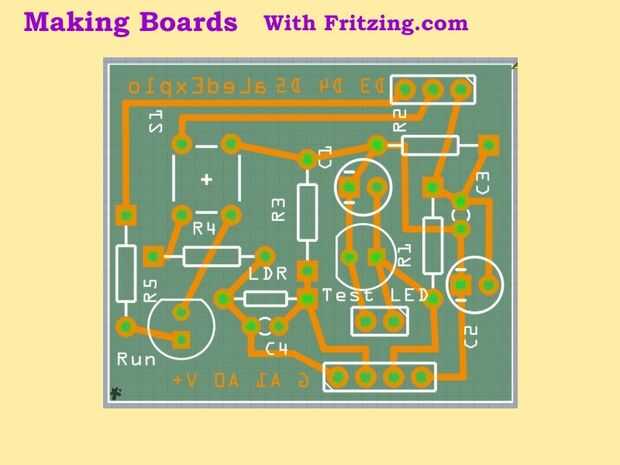

Usted debe conseguir la placa y el esquema perfecto antes de poder obtener un buen PCB. Ningunos alambres de la jaula en cualquier lugar. Todas las rutas de circuito de prueba haciendo clic en un nodo. Luego en el PCB retirar los alambres de la jaula, rotar y mover las piezas y eliminar y nuevas rutas de circuito. Haces grandes cambios en el protoboard primero luego el esquema si es necesario y luego el PCB.
En el PCB para borrar un rastro es borrar un cable en la placa y el esquema. Completar los cambios en la PCB y verifique los alambres de la jaula en las otras vistas. Hacer que los cables de las conexiones correctas y elimine el resto. El PCB por defecto es doble echó a un lado. Auto-routing es automática en las otras vistas como añades piezas y cables. Empezar a mover, orientando y cableado cada parte en su PCB como añadirlos.
Hacer varios circuitos en una PCB. Guarde su proyecto como somethingA10. En PCB vista haga clic en el PCB y en las partes menú Sticky a desactivada. Haga clic y arrastre el PCB de su circuito. Establecer su PCB con el tamaño que usted necesite. es de 4 x 6 ancho 101.6 y altura es de 152,4 mm. Coloque su circuito a la izquierda del PCB y a donde irá el duplicado.
Arrastre un cuadro de selección alrededor de su circuito. Dejar ir. En el menú Edición, seleccione Duplicate(Ctl-d). Espere a que se muestren. No haga clic en él. Utilice las teclas de flecha para mover su duplicado en su PCB. Repetir este proceso para cada copia. El protoboard y el esquema será un desastre. Alinee las cosas muy bien. Guarde su proyecto. Hacer un PDF editable. Espere. Hecho.
No pongo Sticky en. Ten cuidado con los errores de duplicado. Todas las etiquetas de la parte tienen números de copia. No toque la placa o el esquema. Para corregir errores eliminar el circuito mal y hacer un nuevo circuito duplicado. Las piezas más en el circuito más tiempo que se tarda en hacer un duplicado.
