Haciendo Board(PCBs)

tu propio boards(PCB) de circuito impreso es tan fácil ahora. El mayor cambio es en la capa de resistencia en las juntas. Ahora es menos sensible a la luz ambiente. No necesita una luz de seguridad o una habitación cerrada para trabajar con estas nuevas tarjetas. Tienes que tener cuidado con luz directa desde cualquier fuente por más de un minuto o tan. No necesita una bombilla especial para exponerlos. La luz del sol o una luz fluorescente funciona mejor. Plan de su espacio. Cerré mi dormitorio persianas temprano por la tarde y colocaron el marco exposer debajo de mi escritorio. Pongo una toalla sobre la ventana de mi cuarto de baño donde tengo la bandeja de desarrollo llena y configurar. Eso es todo.

Una cosa que es importante es que la resistencia ahora es sensible al calor. Cualquier calor. En su paquete bajo luz directa del sol matará a su Junta Directiva. Manténgalos en un lugar fresco y oscuro. Calor es demasiado bueno. Cuando termines desarrollando su placa simplemente enjuagar la junta con agua tibia y fija la resistencia. Cuidado aquí. Una vez que la resistencia es fijo que ya no es sensible a la luz o el desarrollador. 91% Alcohol isopropílico limpia de resistir o puede corregir errores o hacer modificaciones en luz normal.

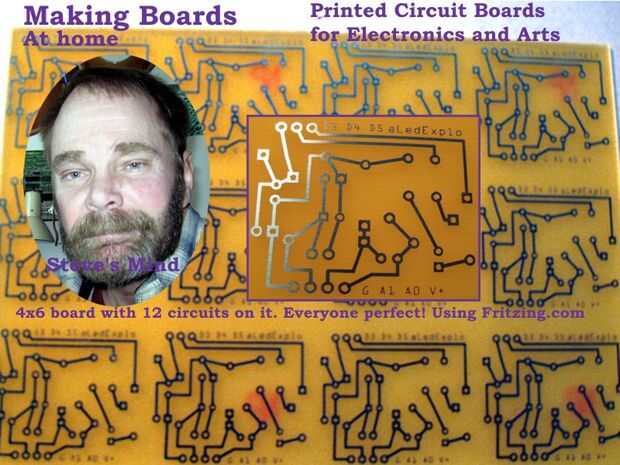

Una desventaja a estos marcos de exposer solo tubo fluorescente que es luz de exposer buena sólo tres pulgadas de ancho a lo largo del tubo. Un tablero de 4 x 6 en la parte delantera de la armazón de exposer tendrán su borde posterior una pulgada mal expuesto. Se debe girar la placa. Para grandes tableros simplemente mueven los tres pulgadas cada paso a través de la exposer. Cerca de 6-8 minutos por paso. Usted puede conseguir marcos de exposer de múltiples tubos más grandes y luces especiales de exposer.

Las Boards DATAK utilizan el mismo desarrollador. Requieren un Hot 100 – desarrollo de agua de 110 grados y un enjuague con agua fría para fijar el resistir. Pueden ser expuestos con lámpara estándar de 100 vatios a 12 pulgadas de unos 10 – 15 minutos.

Jameco.com tiene todo para hacer un PCB en el país. Tableros de resistencia positiva, desarrollador positivo, grabador, bandejas y un marco de exposer. Vaya diseño electrónico - sistemas de prototipado. Los tableros previamente sensibilizados son tableros impresos en muchos tamaños. Más productos tiene cosas y kits de PCB. Tengo un marco de exposer tubo fluorescente solo 17". El mío es cerca de 5 ½" de alto. Lo conseguí en alevines en Burbank, Ca. También tengo mi grabador de persulfato de amonio en Fry. Lea las instrucciones que viene con las placas. Un exposer buena hace un buen PCB.
