Paso 5: Asegurar los Bits N' Bytes
Así que con la pantalla instalada y la placa de soporte posterior firmemente con una variedad de fresco buscando db9 puertos USB (entre otras cosas) es el momento de instalar los componentes efectivos de Raspberry Pi y el apoyo en el poco más el caso.
¿Fue el primer número, donde montar el hardware moderno?
Tuve que instalar la tarjeta de conductor para la pantalla, el Pi y un 7 puertos USB, además de distribución de energía para todos ellos.
Yo estaba decidido a montar los componentes sin modificación el caso original de perforación o correr tornillos a través de él. Pero realmente no es una buena manera de hacer esto, es paredes prácticamente desnudas, plano de plástico dentro.
Por suerte, tenía los componentes originales, poniendo sobre la mesa junto a mí. El Consejo de energía/barrido, que originalmente montado verticalmente contra la pared derecha (derecha del paciente) de los casos fue el perfecto tamaño y dimensiones para caber en el espacio, con el borde de ángulo 45 grados después de la refrigeración ventilación diseño en la parte superior de la caja.
¿Por qué no construir una tabla de madera montaje Juego de estas dimensiones y utilizar el plástico moldeado existente en el caso para mantener en su lugar?
Espera... ¿por qué no uso el original real poder/barrido del tablero sí mismo?
Impresionante... más impresionante...

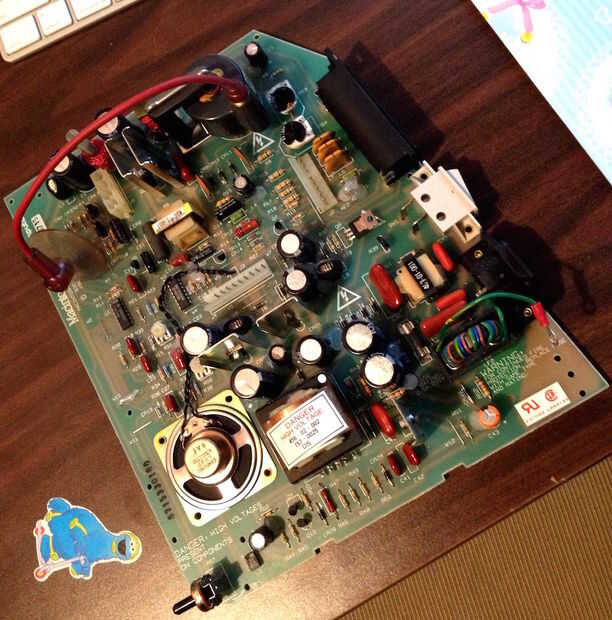

La Junta de energía/barrido era casi cualquiera le va en una caja de almacenaje y en el sótano o más probablemente, a la basura.

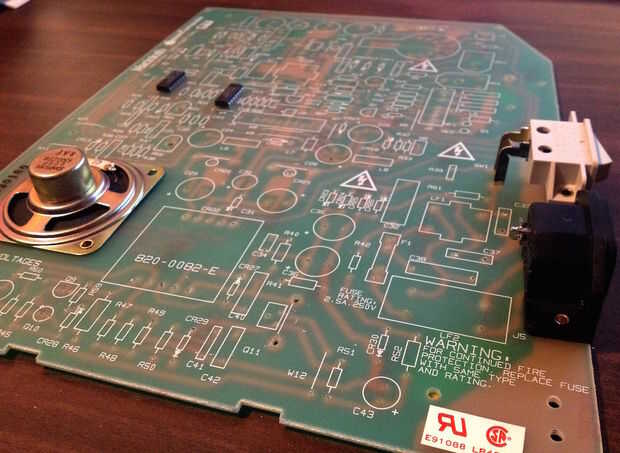

Así que me puse sobre desoldar todos los componentes de la Junta de energía/barrido, excepto el altavoz original y el reóstato que sirvió como el mando de brillo situado justo debajo de la pantalla en el frente de la Plus.
Yo planeaba conectar salida de audio de Pi mediante el reostato al conector de sonido por lo que puede actuar como un control de volumen crudo, o tal vez incluso utilizar ese altavoz interno de alguna manera esa calidad de sonido vintage.
Como un bono adicional, el contorno de todos los componentes y sus identificaciones fueron seda exhibido en la placa de potencia/barrido, así pues realmente parecía muy agradable con todos los componentes quitados. Como una perversa inclinación obsesionado sueño del ingeniero (no preguntes). :)
Tengo una colección de aislamientos de Motherboard, Tarjeta madre (tuercas hexagonales de latón de diferentes longitudes con un extremo roscado macho y hembra) que solía montar cada uno de los componentes modernos de varios puntos en el tablero de energía/barrido. Había marcado hacia fuera de los agujeros de montaje con los componentes reales en el tablero, luego utilizar mi taladro para zip los agujeros para los soportes.
Asegúrese de que instale los componentes al alcance de cada uno de los cables/puentes que tienes. También, asegúrese de tener suficiente espacio libre alrededor de cosas como puertos o conectores de enchufe en todo lo que necesita estar enchufada. :)

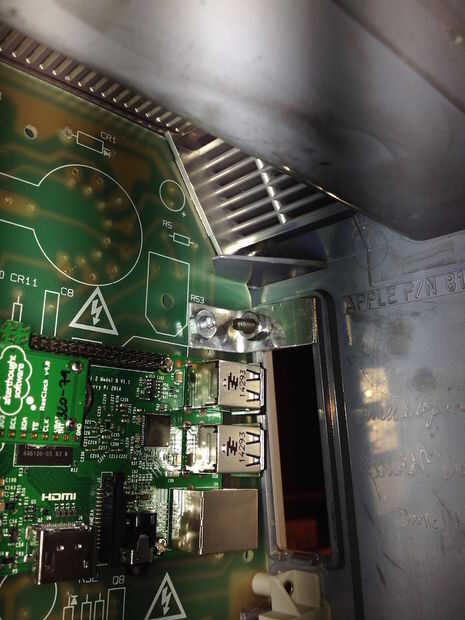

Montara el margen justo de frambuesa Pi de la original puerta de batería PRAM en la parte trasera de la caja, así que puedo acceder a sus puertos USB y Ethernet sin tener que abrir el caso él necesidad surgiera.
Monte la Pi un poco demasiado alto, ya que la parte superior de la caja se moldea para formar una manija. Así que tuve que usar un par de codos de 90 grados HDMI para obtener el cable de video sobre y hasta la Junta de controlador de vídeo. :)
Porque se ha eliminado el chasis metálico interno original, tuve que crear dos pequeños soportes en "L", uno para la parte superior trasera de la Junta y otra para la parte inferior trasera, otra vez utilizando los tornillos de torx original con una tuerca para asegurarlo en su lugar. El tornillo inferior es compartido con el puerto posterior placa que construí antes de montaje.
Otra ventaja de la reutilización de la placa de potencia/barrido era que podría utilizar el conector original de CA e interruptor on/off que fueron perfectamente alineados en las aberturas originales de interruptor de encendido en la parte trasera de la caja.

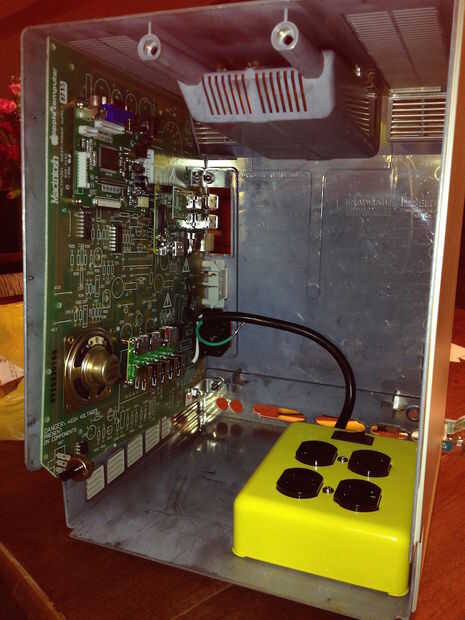

Porque tenía tres componentes por separado con 3 voltaje separado y requerimientos actuales de drenaje al poder, I optó por engañar y acabo de comprar un pequeño 4 Puerto bloque de alimentación (powerbar) que aseguró a la parte inferior de la caja con PL.
Corte el enchufe de 3 terminales de (y la mayoría de lo cable de 4 pies) y soldar el bloque de alimentación en serie con el interruptor y tomacorriente original.
Sólo una cabeza arriba... haciendo esto estás jugando con la energía de la red (en mi caso, 120 v CA hasta 15A).
No hacer esto a menos que usted está confiando en su experiencia y conocimiento de electricidad y remontar hacia fuera las trayectorias del circuito.
Usando el tomacorriente y el interruptor original, también usé las pistas de cobre originales en la parte trasera de la Junta de energía/barrido. Tenía que asegurarse de que ninguno de estos funciona en cualquier lugar que no estaba consciente, fue otro podía haber electrified porciones de la placa de potencia/barrido (y más) que podrían suponer una grave descarga eléctrica o incendio.
Si no estás cómodo con AC en el interruptor, podría conectar una fuente externa alternativa, o incluso una pilas opción o todavía podría utilizar el interruptor original con un relevador o fuente de DC.
Nota: en una de mis fotos, el cable a tierra no está conectado al receptáculo, sin embargo, os aseguro que está en la máquina final. :)
