Cuando se gire el potenciómetro correspondiente, del color correspondiente recibe más tensión. Constantemente puede cambiar color de LED RGB con los potenciómetros, siempre y cuando la batería está conectada.
La gente parece gusta porque puede tener literalmente millones de combinaciones con el LED RGB, con ninguna programación, solo soldar. Es un gran regalo para niños y jóvenes y novatos en electrónica. Cuando se suelde el kit, no sólo aprenderás cómo funciona la tensión, pero también conocer grandes conceptos como la ley de Ohm, corriente y cómo usar la última tecnología de iluminación LED.

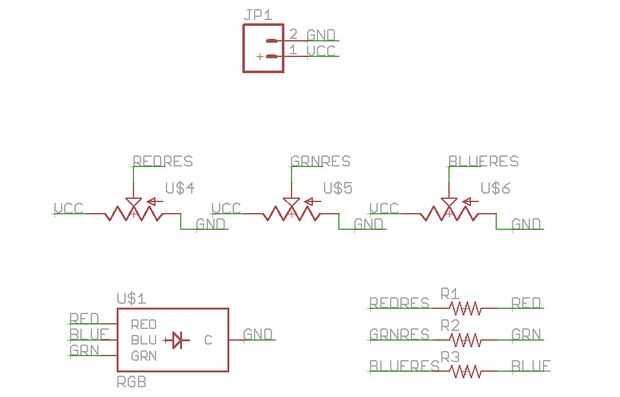

El kit Color Visualizer pronto estará disponible como un kit de soldado en mi sitio web, Qtechknow.com, pero usted puede hacer su propio en un protoboard hoy! Revisa el esquema para hacer su propio.
¿Lo que?

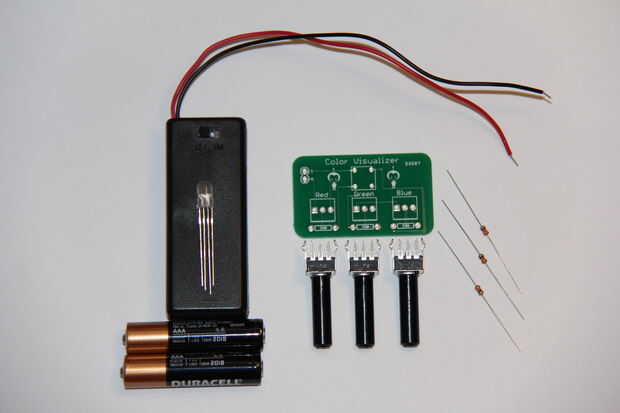

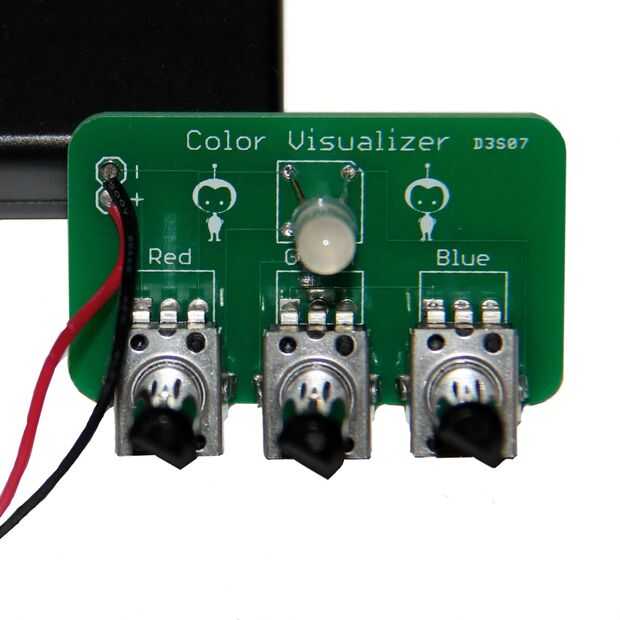

Hice el Color Visualizer, kit soldador para principiantes que es interactivo. Utiliza tres potenciómetros para cambiar el color del RGB LED a bordo. No hay microcontrolador o habilidades de programación necesarias para que usted sólo necesita saber cómo girar un dial/potenciómetro. Creo que este proyecto es especial porque es uno de los primeros interactivos simple soldaduras kits que he visto. Determinar qué color RGB LED, no es un microprocesador.
¿Cómo lo hiciste?
Primero, como todos los fabricantes, que el prototipo en protoboard para una prueba de concepto. Sorprendentemente funciono la primera vez, así que fui a Eagle CAD para el diseño de un PCB para el proyecto. Llegado el PCB 2-3 semanas más tarde, comprendí entonces que los tableros del prototipo tenían rastros de cobre que estaban en el lugar equivocado. Pronto, sin embargo, voy a liberar a estos en mi sitio web una vez que he hecho mis revisiones.
¿Dónde lo hizo?
Lo hice en mi escritorio de proyectos y en mi hackerspace (Laboratorios Qtechknow). Usé un protoboard en mi escritorio para hacer la prueba de concepto, mi portátil para hacer el PCB en Eagle CAD y mi hackerspace soldar algunos prototipos.
¿Qué aprendiste?
Aprendí que nada funciona la primera vez, y que puede corregir sus errores. Como mencioné antes, metí accidentalmente para arriba en los rastros de cobre en el PCB, pero todavía tengo prototipos que funcionan, ya que improvisé. Noté que la huella de la Piraña LED de SparkFun era diferente, así en lugar de recortar las huellas en cada junta, que sólo un LED RGB estándar y doblar los cables de una manera diferente para que funcionaría correctamente.
