Paso 3: puedo ver claramente ahora... 9" B & W pantalla swapout
La pantalla original para casi todos compactos de Mac (la línea clásica de color era una excepción) era una 9" B & W CRT con una relación de aspecto 4:3.
¿He buscado por absolutamente un rato para 9" color de pantalla plana con una relación de aspecto 4:3 que sería un intercambio fácil hacia fuera... pero existe tal bestia? Tal vez... Nunca encontré uno.
Mundo de hoy es HD pantallas 16:9. Realmente era algo de un pequeño milagro, que me encontré con un 8" 4:3, completo con tablero de conductor que acepta entrada de HDMI.
El costo fue de alrededor de 50 dólares canadienses para la pantalla con controlador en eBay.

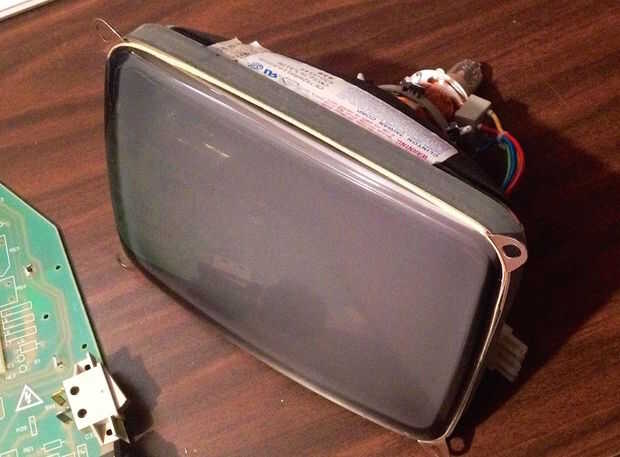

Sólo una cabeza, la CRT original está conectado a un transformador flyback y una matriz de condensadores que pueden recargarse después de poder se ha quitado de la computadora. Antes de empezar a tirar de los cables de la CRT para quitarlo, la unidad de alta seguridad primero!
La original 9" CRT fue asegurada para el bisel frontal de 4 tornillos, uno en cada esquina (se pueden ver los agujeros en la imagen).
Debido a la nueva pantalla plana siendo solo 8" y una pantalla plana con nada realmente atornillar a través (mala idea), he optado a construir un soporte propio para llenar la brecha alrededor del borde de la pantalla y bisel. También proporcionó un lugar para taladro 4 agujeros que coincidan con la ubicación de los originales.
Me encanta el aspecto de la placa del inspector de aluminio, es fácil de trabajar con cuttingwise y hojas pequeñas son fácilmente disponibles en la mayoría del hardware o tiendas automotriz (más grande en la ciudad más pequeña en que vivo).
Usé las dimensiones de la pantalla plana física para marcar las líneas de corte en aluminio, marca un poco más pequeña y luego la pantalla real (estamos hablando de un milímetro o 2 pequeñas), luego perforó un agujero piloto y permite que mi rompecabezas zip fuera del rectángulo de centro.
Me midió la distancia entre los agujeros CRT de bisel entonces transfirió esa medición para el aluminio y había perforado el agujero apropiado en cada esquina.

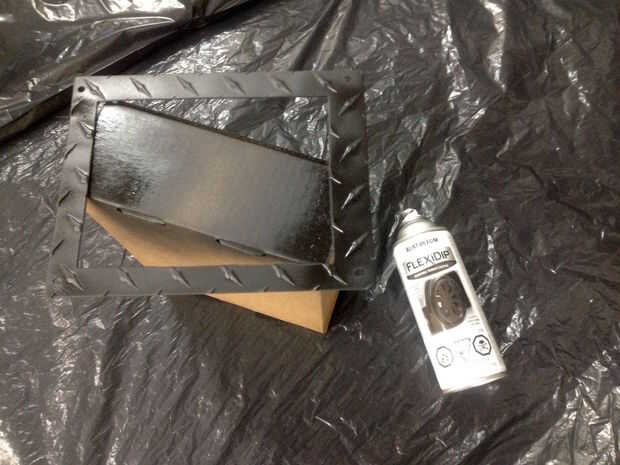

Me presentó los bordes del corte aluminio lisa de las rebabas y luego pintar toda la superficie de metal con una pintura negra de aerosol recubierto de goma.
Preferencias personales, la parte metálica o cualquier otro color sería terminarlo muy bien también.
Ten en cuenta, si usas 'normal' la pintura de aerosol en aluminio, asegúrese de grabar el aluminio primero para la adherencia adecuada.

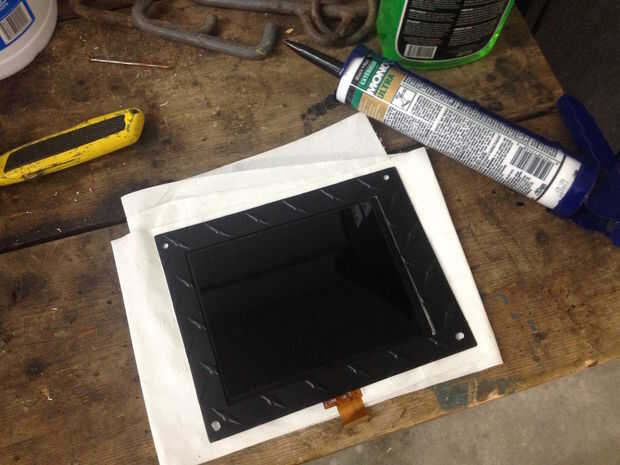

La pantalla plana física fue unida del soporte metálico en el primero usando cinta buena ol ', entonces, una vez temporalmente colocado en el bisel y verificado como perfectamente centrado, utilicé adhesivo PL (¡ con moderación!) para garantizar desde la parte posterior.
Una vez seco, apliqué cinta de pintor a la pantalla y el soporte de metal circundante, dejando sólo los bordes donde la pantalla se encuentra con el metal expuesto. Esto fue sólo unos pocos milímetros de espacio alrededor.
Me encontré una tira de calafateo negro alrededor del perímetro expuesto de la pantalla en el hueco entre la cinta de pintores.
Esto ocultó la articulación entre la pantalla y el soporte de metal un poco más entonces sólo el borde del metal solamente.
Opté por usar la cinta de pintor para ayudar a mantener el borde de la masilla de recto y limpio. Masilla es un arte, y estoy todavía en el nivel de crayón de calafateo clase de arte...
Retire la cinta de pintores bastante pronto después de aplicar la gota de sellador para que no cure a la cinta. Desordenada y peely...
Dependiendo de la pintura que utilizas en el metal puede que deba esperar una cantidad de tiempo para que sea seguro para aplicar cinta de pintor en el metal pintado, otra cosa la pintura se levante con la cinta!

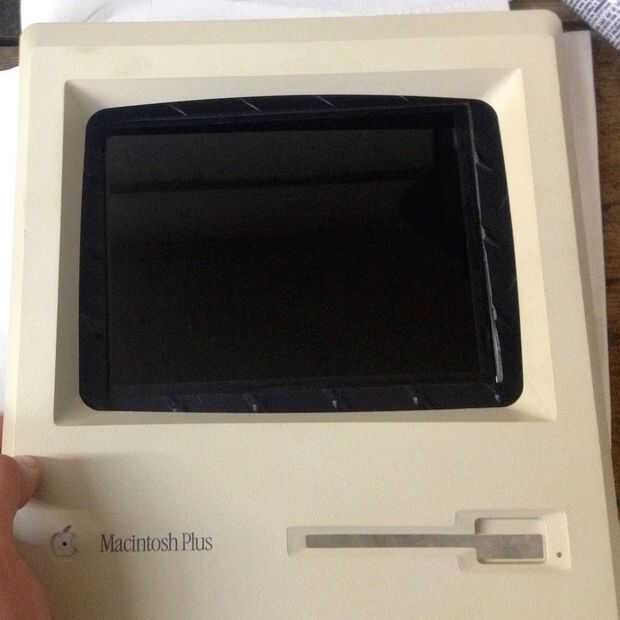

Es más o menos el proceso de instalación de la pantalla. La negativa sólo me topé fue que la CRT original tenía una curva su superficie. Esta curva fue moldeada en el plástico bisel para una agradable ajuste.
La pantalla plana es solo eso... plana... aunque no horrible aspecto, técnicamente hay un pequeño hueco de distancia variable alrededor de mi nueva pantalla donde el viejo CRT utilice curva y quedar el bisel plástico.
Un día cuando llego a tiempo (jaja, puedo escuchar mi esposa riendo) quisiera intentar usar la CRT original y moldeado de una pieza de acrílico transparente para que coincida con la curvatura, entonces fije delante de la pantalla plana, dándole el aspecto original de la burbuja de CRT. Tal vez incluso con aerógrafo los bordes negros para ocultar el vacío más. Pero por ahora... la pantalla es en. :)
