Hacer un Mini LED Siren (desarrollado por Arduino!) (4 / 6 paso)

Paso 4: La conexión a

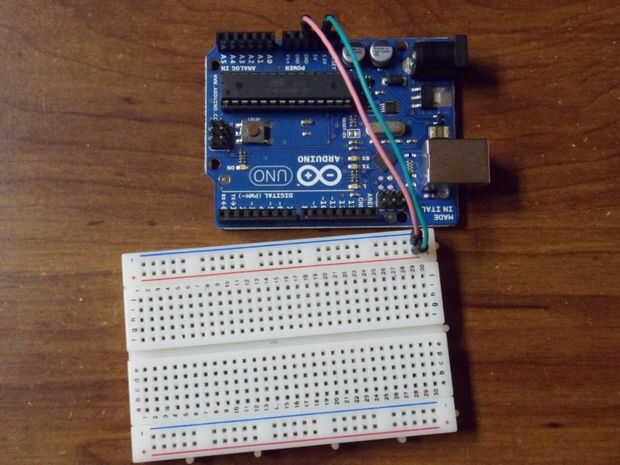

Conseguir el poder para la placa:
Ejecutar un cable de puente desde el pin del Arduino GND a un protoboard "-" fila.
Ejecutar un cable de puente desde el Arduino 3.3v pin a un protoboard "+" de la fila.

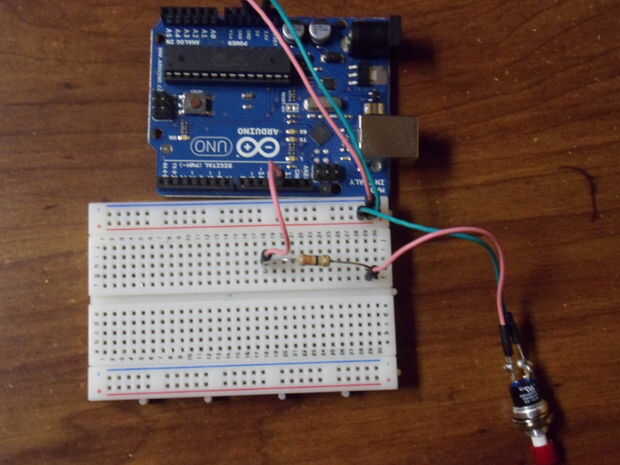

Alambre de la b utton:
Ejecute uno de los botones de los cables en cualquier lugar en el protoboard fila "+".
Ejecutar el otro cable a una columna vacía en la placa.
Ejecute una resistencia de la columna de alambre del botón a una columna vacía.
Ejecute un cable de la columna de la resistencia al pin 7 de Arduino.

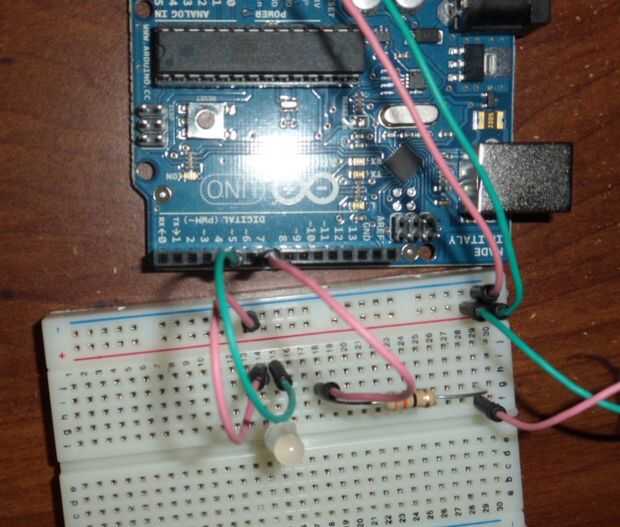

Cable del LED:
Ponerte el LED en la placa. Deslice cada pin en una columna diferente.
Ejecute un cable de la columna positiva de LED al pin 5 de Arduino.
Ejecutar un cable desde el negativo columna LED para protoboard "-" fila.

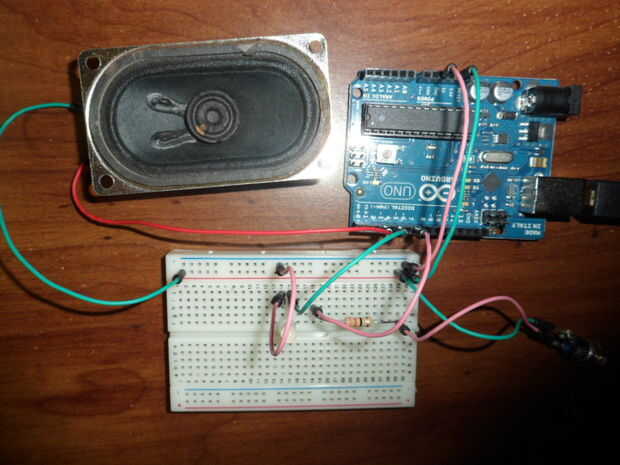

Alambre del altavoz:
Uno de los cables del altavoz al protoboard "-" fila.
Ejecute el otro cable a la clavija 3 de Arduino.

Deslizar la pelota de ping-pong sobre la parte superior del LED. (no foto)
Sólo deslizarla sobre el LED.

Esperemos que las fotos le ayudará a dar sentido a lo que estoy diciendo.
