Hacer un Junkbot (5 / 10 paso)

Paso 5: Cortar la luz de la bici

Ahora tienes todos lo LED de con cables conectados es la hora de soldarlos a la placa de circuito luz de bicicleta.

Pasos:

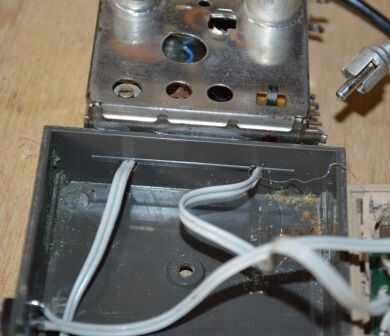

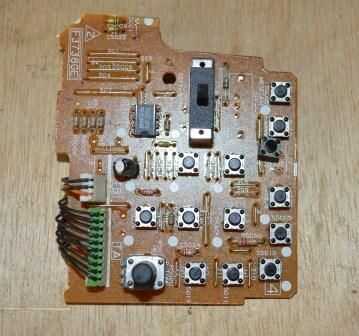

1. en primer lugar separar la luz de la bicicleta y retirar el circuito amplio.  Sólo se sostiene en lugar con 1 tornillo.

2. corte o la soldadura de todos los LED asegurándose de que usted observe la polaridad de los LED.

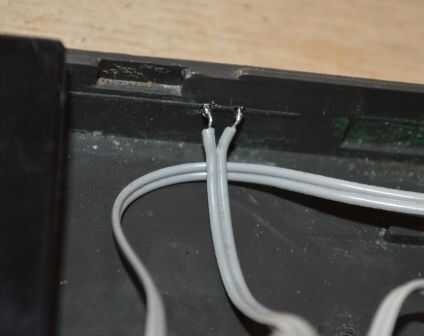

3. soldadura en algunos cables a cada uno de los terminales de la batería en el circuito.

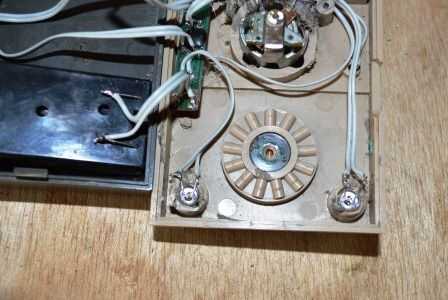

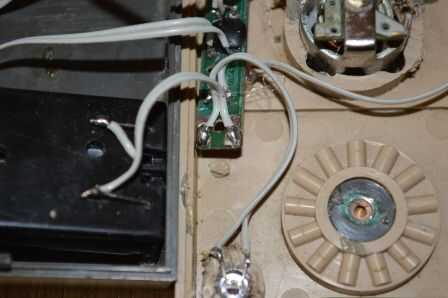

4. hacer lo mismo hasta el final con el interruptor.  Esto puede ser un ajuste más incómodo como el cobre en el circuito sólo es delgado.  Simplemente tome su tiempo y sólo añadir una pequeña soldadura.

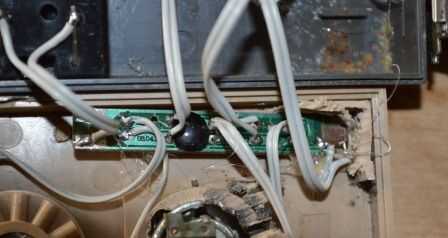

5. Conecte los cables de lo LED ' s para la tarjeta de circuitos asegura que las polaridades estén bien.

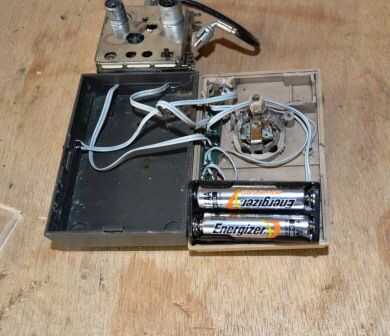

6. ahora puede probar todo, añadiendo una batería y tocar juntos los cables del interruptor.  Todos lo LED ' s se encenderá.

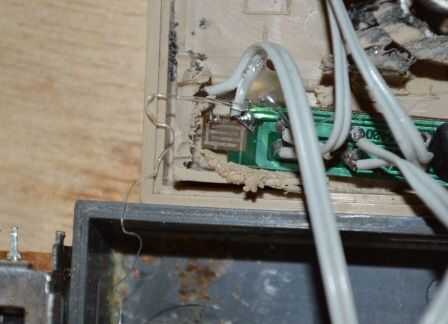

7. a continuación se que debe agregar un interruptor momentáneo por lo que se puede encender.  Añadí uno al lado del multímetro y había cableado para arriba.
