Paso 5: Haga el transformador!
-Flyback transformador
-100 pies de 30 calibre alambre magneto
-1 pie de alambre magneto de calibre 22
-Cinta de aislar
-Teflón
¿Qué es un transformador flyback?
Un transformador flyback es un transformador en CRT monitores y televisores. Se utiliza para crear un alto voltaje y generan un haz de electrones a las imágenes del proyecto en la pantalla. Fácilmente puede desoldar un flyback de un televisor o monitor de CRT mediante el uso de un soplete o para nuestros fines puede agrietar la placa del circuito.

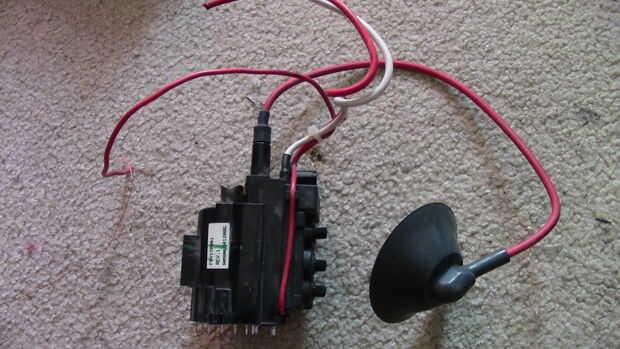

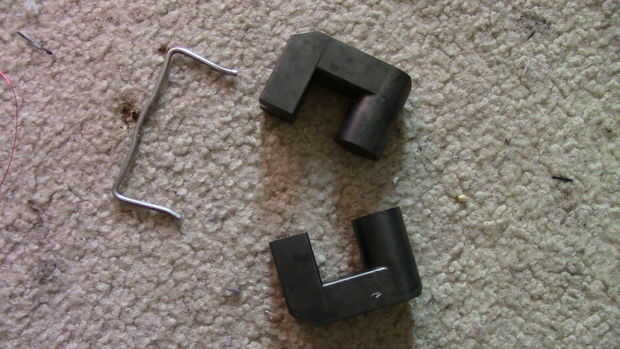

Echa un vistazo en el transformador flyback que han obtenido. Quiere salir del núcleo de ferrita. El núcleo de ferrita es la barra expuesta de ferrita que se conecta internamente en el transformador para hacer esto, trate de golpear el núcleo de ferrita con un mazo de goma un par de veces. Si eso no funciona, sumerja el tiempo de retorno de agua caliente y tratar de aflojar el barniz que mantiene el núcleo en su lugar. Una vez puede jiggle la base, prueba a quitar la grapa metálica que mantiene unida. Una vez hecho esto, las piezas de dos núcleo deben caer el flyback.

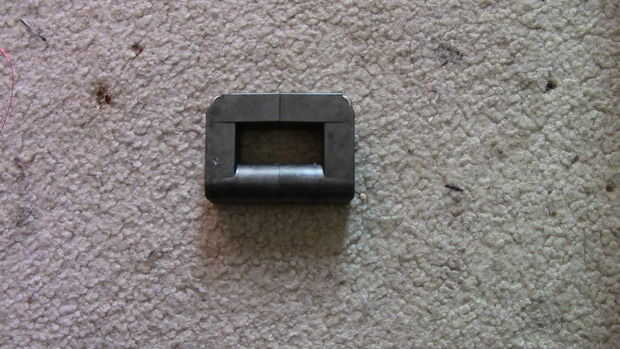

A mitad de camino ha terminado! Bueno... no realmente. A continuación, mire lo grande que es su núcleo. Los corazones más grandes generalmente vienen de televisores grandes, pero utiliza el núcleo más pequeño que tenía que ahorrar espacio. Sólo estamos buscando tal vez 10.000 voltios.
A continuación, tomar una ficha y convertirla en un tubo que puede caber alrededor de la parte cilíndrica de la base.

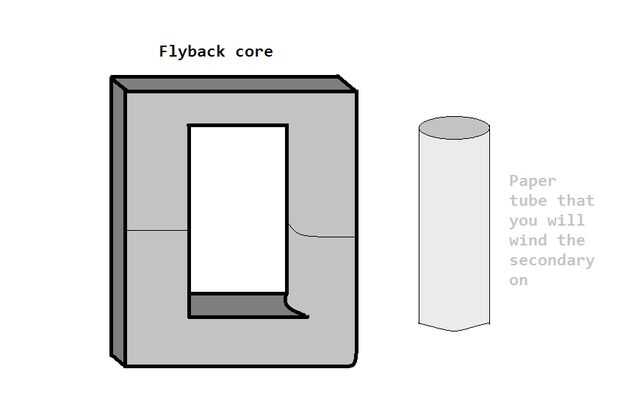

Dibujó un diagrama en pintura para que sea más fácil de ver.
A continuación, empezar a alambre de calibre 30 la bobina alrededor del tubo. Iniciar el bobinado sobre 1/2 una pulgada desde el borde del papel, porque teniendo una bobina demasiado cerca de la base hará un arco encima. Enrolle el cable alrededor del tubo, asegurándose de que los devanados encajan perfectamente y a la no superposición. Del viento hasta llegar a 1/2 pulgadas desde el extremo del papel. Luego coloque un pedazo de cinta aisladora por el borde de la bobina. Envolver la bobina con una gran cantidad de cinta de teflón y cubrirla con una capa de cinta aislante. A continuación, iniciar una segunda bobina detrás sobre la anterior. Aproximadamente 5 menos vueltas del viento, detenerse, cubierta de teflón y cinta aislante y comenzar una nueva capa que serpentea sobre la bobina anterior. Hacer esto hasta que te quedas sin espacio. En la última bobina, cinta el secundario entero en un montón de cinta aislante.

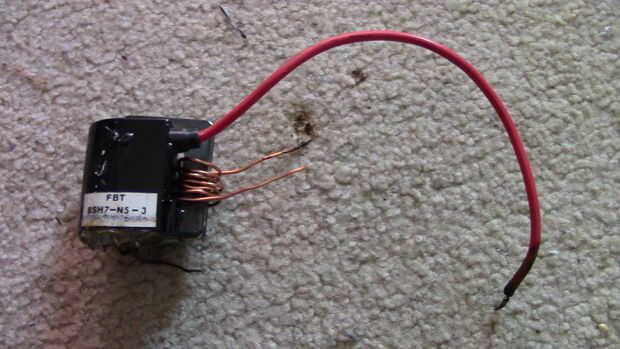

Para la primaria, envolver 7 vueltas del alambre 22 calibre en el otro lado de la base.
Usted es hecho!
