Hacer un escudo Arduino Mega (1 / 7 paso)

Paso 1: Diseño de la placa

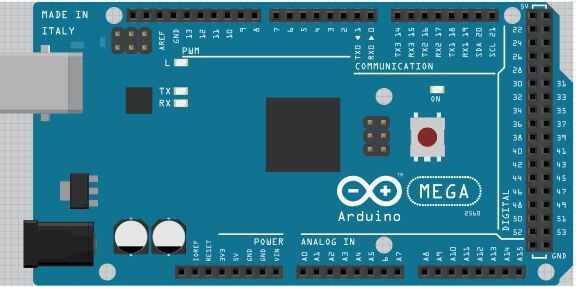

Un escudo es un Consejo que "encarama" sobre una placa de Arduino. Tiene encabezados masculinos que aparean con los hembra encabezados en el Arduino, para que pueda usar el Arduino y la salida de pins y la programación de Arduino para apoyar el diseño del escudo.

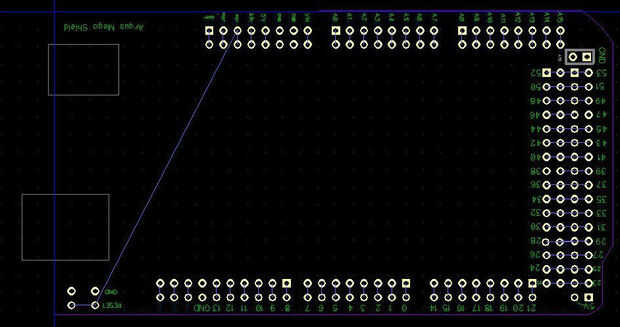

El escudo que se muestra aquí tiene orificios que coinciden con los pines en el Arduino Mega 2560 R3. Hay un juego extra de pastillas para hacer conexiones de alambre si es necesario. Diseñé utilizando el software gratuito de Diptrace (altamente recomendado!). Para utilizar esta plantilla, descargar e instalar Diptrace, luego Descárgate el escudo aquí: http://lightboxkit.com/Mega%20Shield.dip

Es fácil cambiar el tamaño y la forma del escudo de Diptrace, según se requiera para su proyecto.
