Paso 5: Cable de batería a la rueda del pulgar
El aduino tiene un poder independiente de entrada adecuado para funcionar fuera de energía de la batería. Como yo lo hice con los conectores PS2, hice las conexiones en el protector de la onda, para que sea más fácil quitar el arduino.
El proyecto también tiene un interruptor on/off, que proporciona una fresco indocumentados * característica del protector de la onda. La ruedita que controla el volumen también tiene un "tope" que se desactiva cuando usted gire completamente hacia abajo. Se hace una conexión eléctrica separada entre dos clavijas cuando la rueda no está en esa posición, y el protector de la onda tiene esas conexiones rotas perfecto para completar el circuito de las baterías para el arduino.
Yo utiliza cuatro pilas AA para proporcionar 6 voltios en el arduino, interrumpido por el interruptor rotativo sobre la línea de tierra.

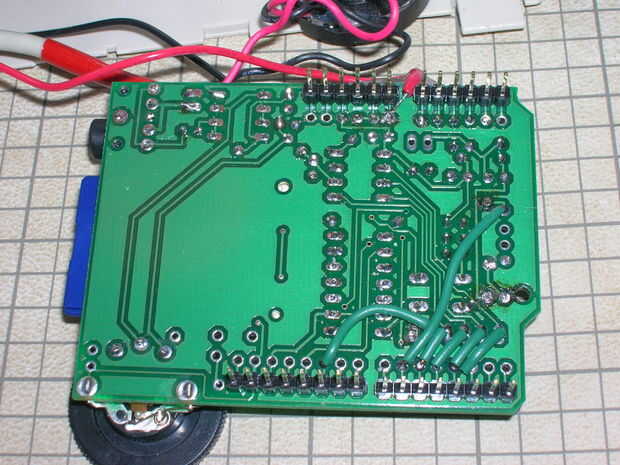

El cable positivo de las baterías está conectado al pin de "VIN" en el protector de la onda, que conecta directamente con el pin correspondiente en el arduino.

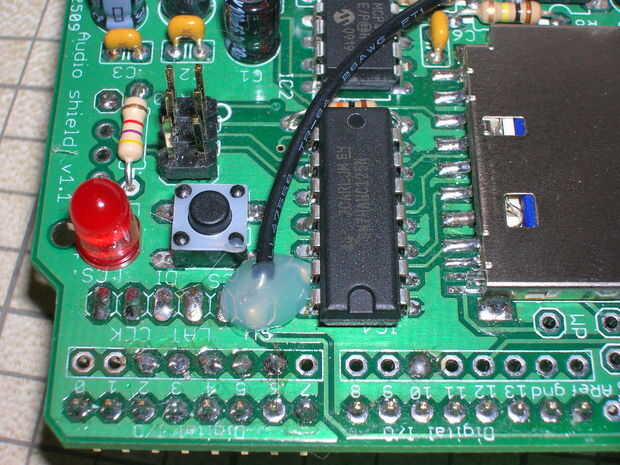

El cable negativo (tierra) está conectado al pin de "SW" en el protector de la onda. Este pin es justo encima del interruptor de reinicio y por debajo de los pines IO Digital 5 º y 6 º. Proporcionar alivio de la tensión aplique una gota de pegamento caliente.
Ahora para apagar el escáner, hay que bajar el volumen solo hasta que haga clic.

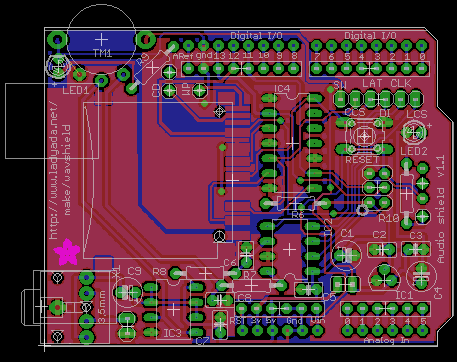

* No es realmente indocumentados, es marcada en los
, sólo no noté esto hasta después de que pensé que por mi cuenta.
