Paso 4: Cable conector PS2 a protector de la onda
Cuando se conecta a la salida fija en el protector de la onda, realmente estaba cableado del conector PS2 a arduino, pero haciendo la conexión con el protector de la onda y dejar pasar las conexiones a la arduino, resulta más fácil quitar el arduino para otras cosas. Haciendo que todas las conexiones de esta manera, este proyecto permite la arduino a sólo pop out cuando lo desee.
Conectores PS2 tienen 6 pines, pero sólo 4 de ellos se utilizan para las conexiones del teclado. Un multímetro es útil averiguar cual cable va con cada pin. Después de remover un par de pulgadas de aislamiento en el conector, observé que el color fue cable a que pin del conector.

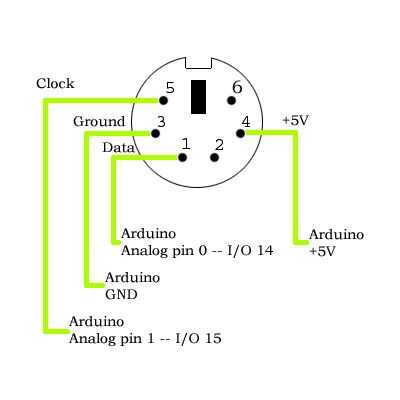

PIN 3 del conector de PS2 es el cable a tierra que debe ir al pin GND en el escudo. Pin 4 debe conectarse a la "+ 5V" conector a la toma de tierra.
Los pines 1 y 5 son los datos en serie y pasadores de reloj (más sobre eso en el paso de software) y necesitan estar conectado a una E/S digitales de arduino. Puesto que los pines de I/O digitales son en el otro lado de la Junta, el cable tendría que dividirse además por varias pulgadas que era reacio a hacer.
Los pines marcados "analógicos" son de la tierra y poder pines y son mucho más conveniente. Afortunadamente, a pesar de sus nombres, los pines analógicos pueden utilizarse como pines digitales adicionales. Además de sus nombres estándar los pines analógicos pueden ser denominados digitales pins 14-19. Es decir, analógica 0 14 E/S Digital, analógica 1 es 15 de entrada-salida Digital.
Alambré el pin de datos (PS2 pin 1) a analógico 0 (entrada-salida 14) y el pin de reloj (pin 5 del PS2) analógico 1 (15 de entrada-salida).

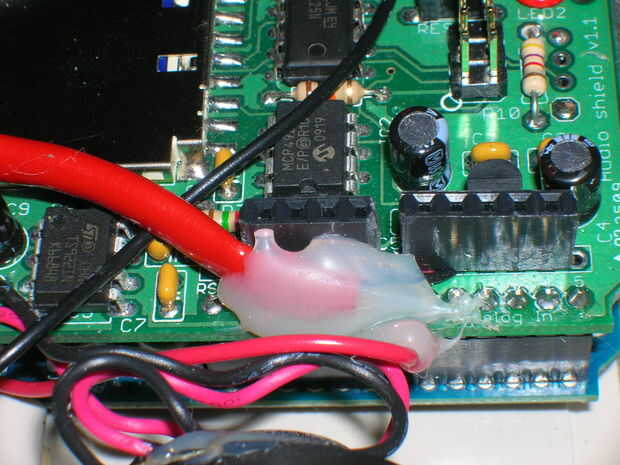

Tubería del encogimiento del porque todas las conexiones estén todos juntas, era capaz de envolver todo con algo de calor. Para proporcionar el alivio de tensión, me gustaría poner un poco de pegamento caliente en las conexiones. Antes lo hice, usé mi multímetro para asegurarse de que este pegamento no es un conductor de electricidad. Esto hace que para una más feo (a menos que se esconde un trabajo de soldadura incluso más feo) mesa, pero ayuda en el desgaste de la conexión. Ya que de vez en cuando quitar el arduino, los cables Haz movidos alrededor de algunos y el alivio de tensión ayuda a asegurar que los cables no interrumpir.
