Hacer un cartel gigante de LED! (matriz de 24 x 8) (7 / 11 paso)

Paso 7: Soldar los LEDs a la red

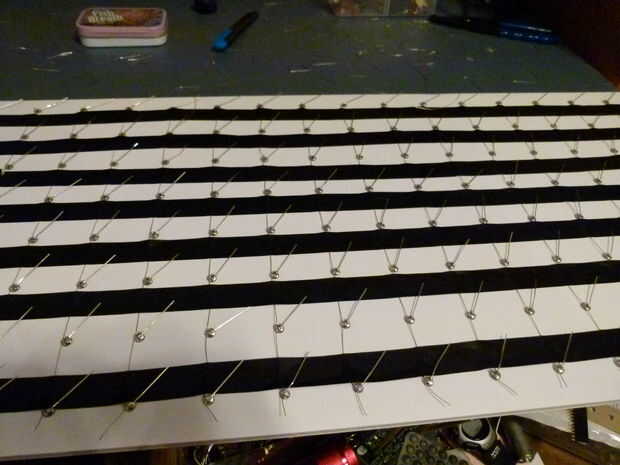

Esto es más tiempo consumiendo parte de todo el proceso, para soldar los LEDs del tablero de la red. Para ello, he puesto 8 leds en una pieza extra de tablero que corta, con el mismo espaciado como el tablero. Entonces me la pelaron 12" pedazo de alambre y soldar cada cable del ánodo (positivo) de LEDs a él. Esto formó una columna de la matriz (necesita 24). Perdón por la falta de fotos pero yo actualizando este muy pronto con más fotos e información.

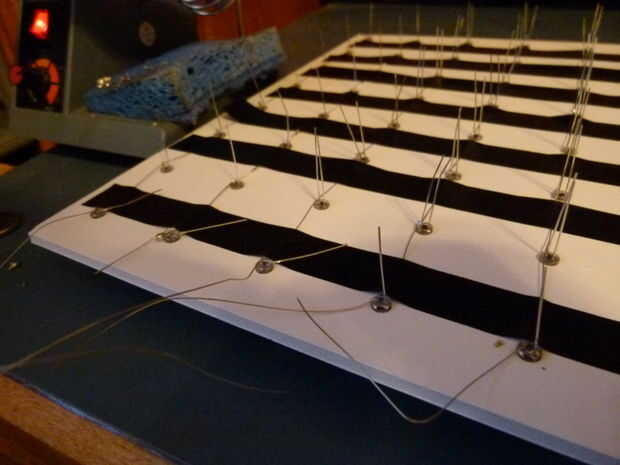

Después de tener todas las columnas ordenadas hacia fuera, es hora de las filas de la soldadura. Para ello necesitará el cátodo de los LEDs (el plomo negativo), la curva de la positivo. Mina en había doblado sobre un ángulo de 45 grados para arriba. Puse un trozo de cinta aislante sobre todos los ánodos para evitar un cortocircuito, y la cinta ayudarán cuando usted los cátodos de la soldadura.

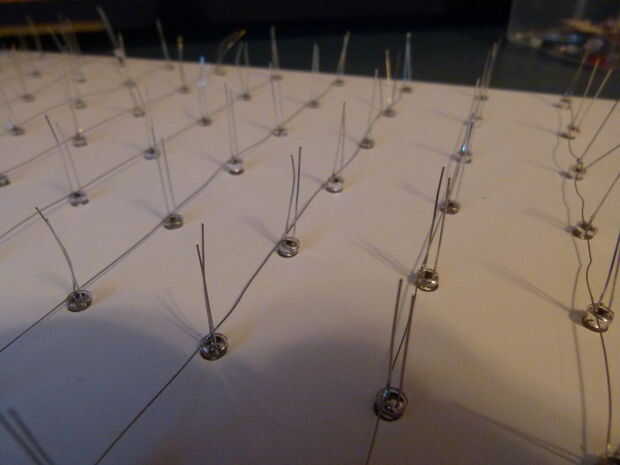

Luego había despojado un trozo de 3ft de alambre y soldadas a los cátodos, en el mismo método como lo hice con los ánodos.

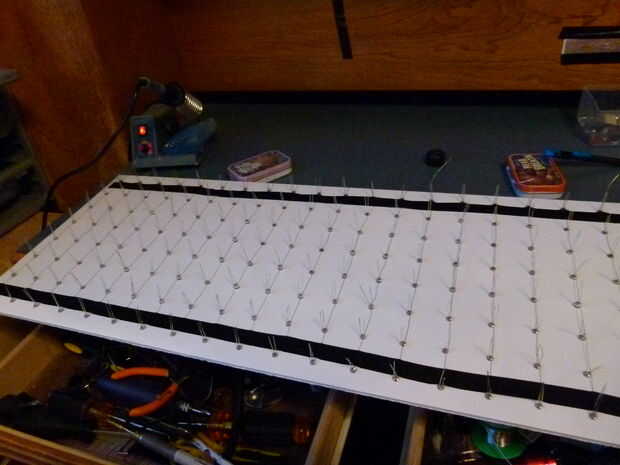

Cuando termines con esto deben tener 8 filas y 24 columnas de LEDs.

Me doy cuenta que las personas tienen diferentes métodos de soldadura, así que hacer esto como va, pero recuerde que todos los cables (positivo) de los ánodos están en las columnas, y los cátodos van a las filas.
