Hacer un cartel gigante de LED! (matriz de 24 x 8) (1 / 11 paso)

Paso 1: materiales

Este proyecto utiliza una gran cantidad de materiales, así que mejor que tenerlos todos en una lista. Para construir esta completamente, necesita

• 192 LEDs (LEDs puede fallar o ser fritos fácilmente, por lo que recomiendo conseguir 200 incluso)

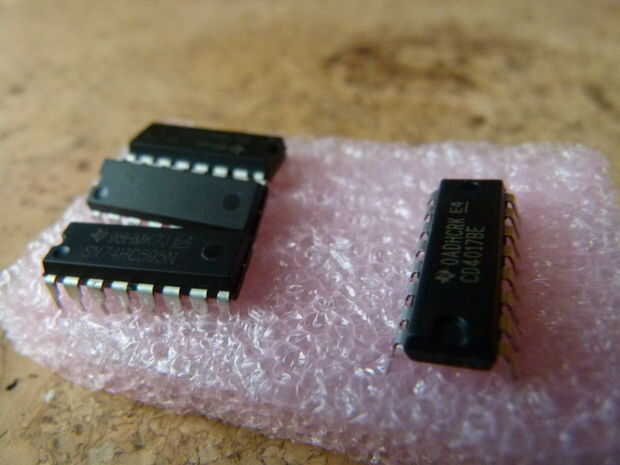

• 3 x 74HC595 shift registros

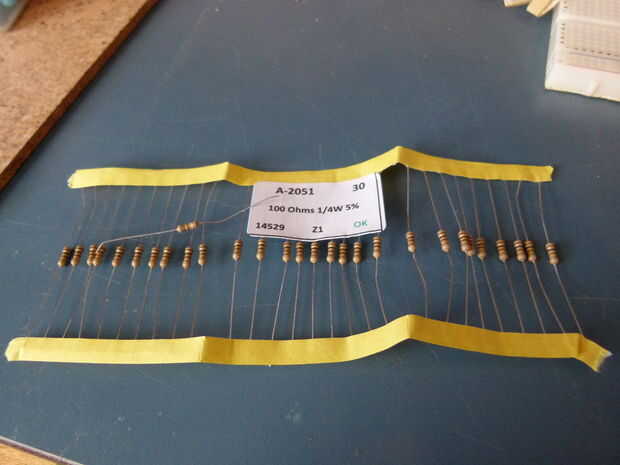

• 24 resistencias (usar esto para obtener los valores que necesita (http://led.linear1.org/1led.wiz), tienes que saber tus LEDs adelante voltaje y corriente, así como lo que se suministran con (en el caso de arduino es generalmente 5v de origen))

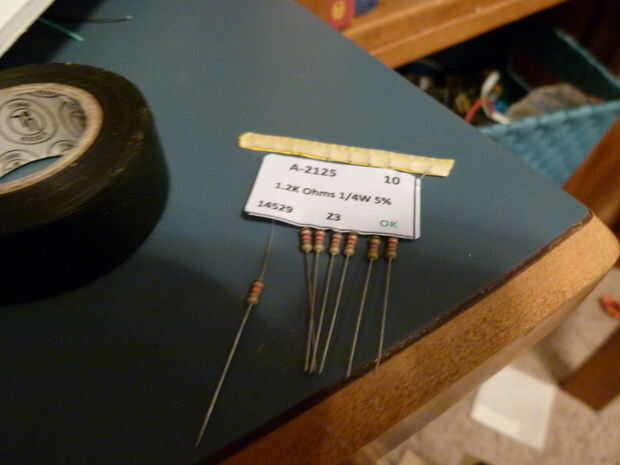

• 8 x 1 k resistencias
• 8 x 2N3904 transistores
• contador de década 4017 x 1
• 1 x placa Arduino o chip Atmega 328. Asegúrese de que tener las herramientas para programar si tienes el chip
• Alambre (mucha de ella!). Fui a través probablemente de 50ft de cable haciendo de este. Por lo menos 50 pies, si no más...
(Nota al margen en el alambre, alambre de núcleo sólido en un calibre delgado (22-26ish), es muy útil al construir, porque se tira la mayor parte de la capa de soldadura lo. Si usted puede encontrar algunos alambres sin recubrimiento, se ayudan para la mayor parte del proceso de construcción y ahorrarle mucho tiempo pelando cable)

• Papel de trazado (dibujo). También puede usar papel encerado o papel de pergamino si usted no puede encontrar papel de calco
• Pegamento. Sólo usé blanco Elmers pegamento y funcionó muy bien
• Un panel de cartón pluma (36 en largo). He utilizado esta placa en walmart, sólo el tamaño correcto. Tenían en paquetes de pieza única y en los suministros de la escuela. Como alternativa, puede utilizar cartón, o un tipo similar de junta.
• Cinta aislante (opcional, pero muy útil)

Shameless plug-obtener la mayoría de mis piezas de taydaelectronics.com-gran tienda (especialmente para los estudiantes con un presupuesto ajustado: D), pero el envío tarda un tiempo (~ 10 días). Si quieres llegar rápido, recomiendo electrónica Digikey o Mouser. Grandes tiendas y digikey consigue generalmente a mí en 2 días.
