Paso 14:18 de marzo de 2013 | Actualizar uno
Después de comprobar la lista eLinux.Org de frambuesa Pi verificado periféricos para un dongle Wi-Fi compatible elegí el TP-Link TL-WN722N. El TP-Link tiene una antena desmontable de alta ganancia que será perfecto para usar con una extensión de RF.

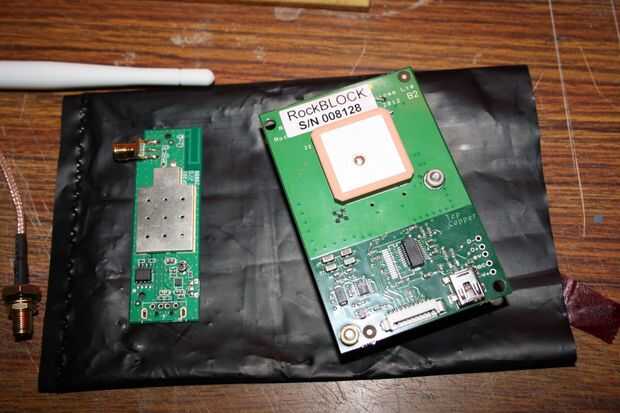

La primera tarea es quitar toda la carcasa de plástico no deseada del dongle. Porque yo se suelda un alambre para el dongle también he unsoldered el conector USB.

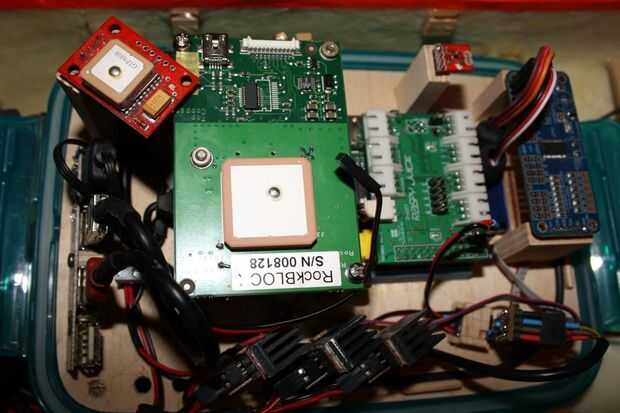

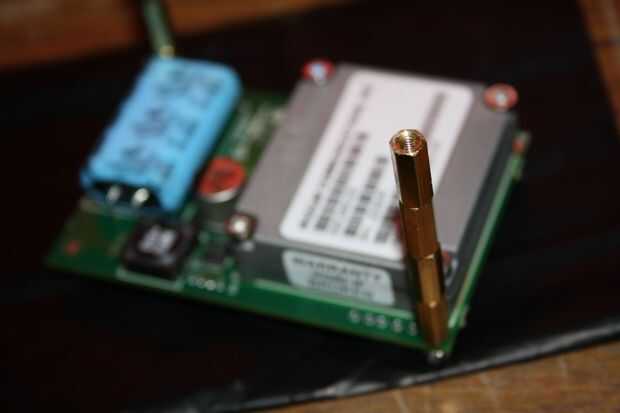

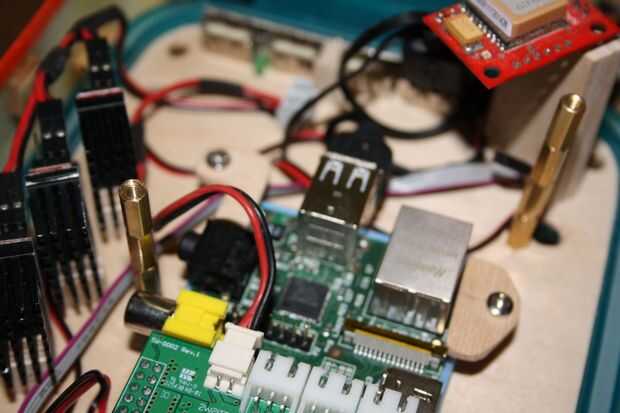

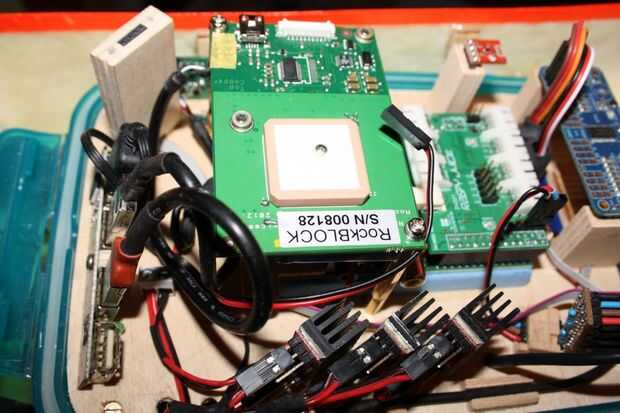

No hay mucho espacio de izquierda dentro del recinto de la caja de almuerzo para el RockBLOCK se montará en PCB soporta donde se sentará encima de la Raspberry Pi. Yo ocho soportes de latón de 12mm M3 durante la modificación, pero desde entonces les he sustituido con dos soportes de 45mm M3.

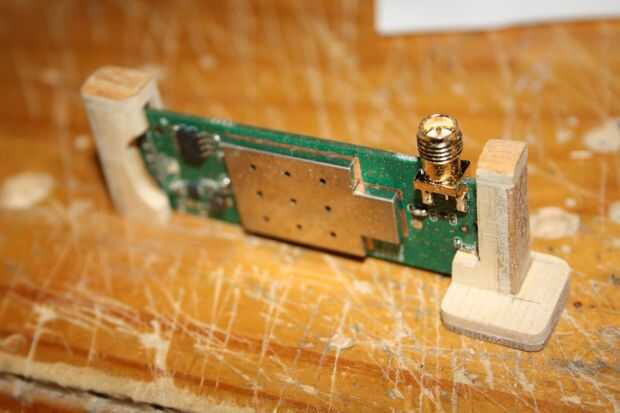

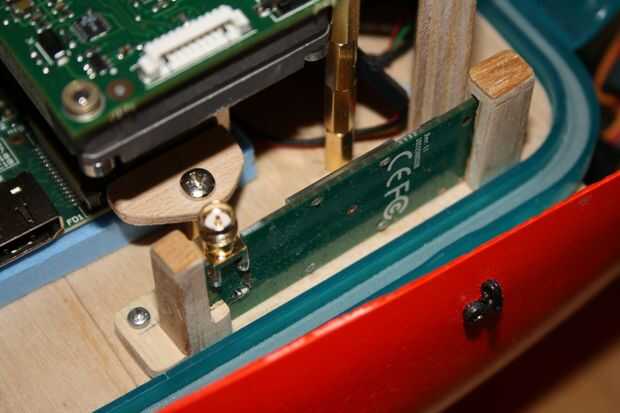

El Dongle Wi Fi se sienta verticalmente en dos muescas postes de soporte de madera, uno es permanentemente fijo pero el otro se lleva a cabo en un tornillo. El Dongle Wi-Fi y el RockBLOCK tienen cables USB soldados directamente a los PCB.
La base de la caja de almuerzo, ahora la cubierta, ha sido perforada y un cable de extensión de RF montado dentro del agujero. La antena que algunos con el Dongle Wi-Fi ha sido atornillado a la extensión. El otro extremo de la extensión de RF se conecta para el Dongle Wi-Fi.
Partes adicionales utilizadas;
- TP-Link TL-WN722N de alta ganancia Wi-Fi USB Dongle.
- RockBLOCK satélite comunicador.
- De SMA hembra a SMA macho Panel flexible de montaje Cable de extensión.
- 2 x 45 mm M3 espaciadores.
La estación Base es ahora un instructable también | Creación de una estación Base para uso con un vehículo autónomo.
