Paso 1: Materiales y herramientas
Aquí es una lista de los materiales y herramientas que utiliza para este proyecto. Algunos de ellos son opcionales, como los medidores de panel análogo, como se podría utilizar cualquier multitester para comprobar éter el voltaje o amperios.
Lo mismo con las herramientas, puede que desee utilizar una herramienta diferente, sólo seguir adelante y hacer también alguna sugerencia para que todos podamos aprender.
No te asustes de la cantidad de materiales, este proyecto no es realmente difícil de hacer, confía en mí, si lo he hecho, cualquiera puede.
MATERIALES:
1).-(1)pan de caja. ( Reciclado, usted podría utilizar cualquier otro recinto que puede caber el ATX con suficiente espacio)

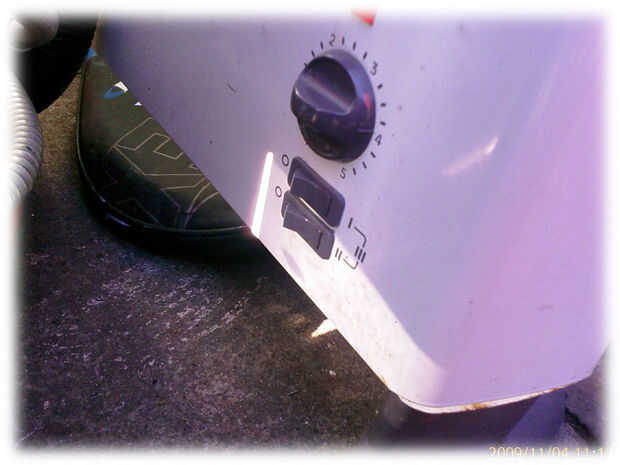

2).-(3) interruptores (2 único interruptores reciclado de antiguos calentadores y una 2 forma doble interruptor reciclado de un retroproyector)

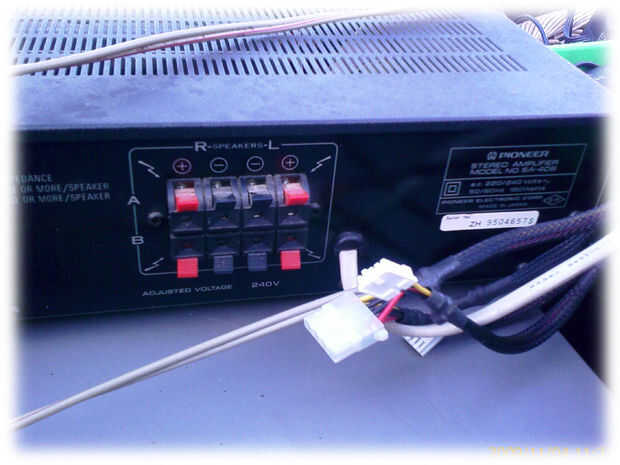

3).-conectores de Cable (reciclado de viejo amplificador y TV vieja)

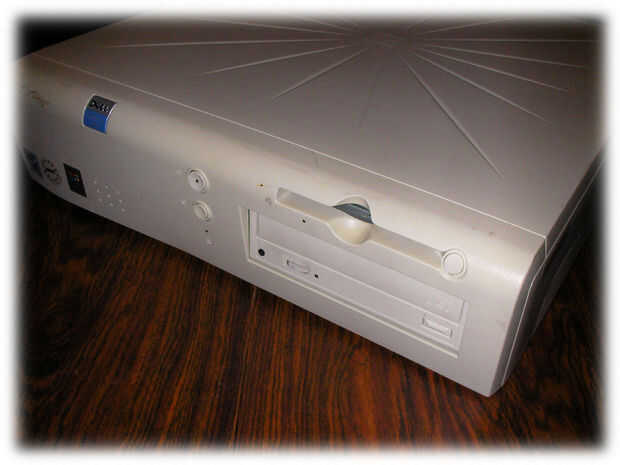

4).-(1) ATX (reciclado de equipo antiguo)
5).-(3) PC unidad de Molex a SATA adaptador de corriente (ebay £1,50, vista)
6).-(1) adaptador de corriente 20-24 Pin ATX para fuente de alimentación de ordenador (ebay £2,77, vista)
7).-(1) conector USB (opcional, reciclado de equipo antiguo)
8).-(2) de LED (rojo, verde), (reciclado de equipo antiguo)
9).-(2) potenciometro de 5 K (uno recicladoy el otro uno comprado para £1,35,vista)
10).-(2) perillas de potenciómetro ( reciclado del antiguo amplificador)
11).-(1) vacía lata de Coca-Cola (reciclado)
12).-(1) ventilador de PC de 8 cm (reciclado de fuente de alimentación de banco marca I)
13).-(1) Retén magnético (comprado £1, vista)
14).-(1) cable IEC (el cable que conecta el ordenador a la toma de corriente, reciclado)

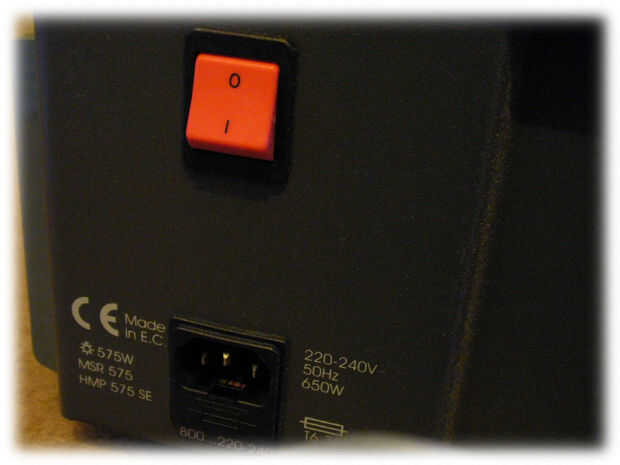

15).-(1) conector IEC( reciclado de fuente de alimentación de banco marca I)
16).-pieza de enlace (opcional)
17).-algunos cables.
18).-(1)imán de nevera ("robado" de la nevera)
19).-algunos cables. (Reciclado de plomo de extensión)
20).-(2) 8 cm que ventilador parrillas (reciclado de viejos ATX)
21).-(2) tornillo de ojos.
ELECTRÓNICA:
1).-(1) LM350 regulador de voltaje ajustable (ebay £0,50)
2).-(1) 560 Ohm Resistor (reciclado de radio vieja)
3).-(2) 1N4001 diodos (reciclado de radio vieja)
4).-(1) 0.1 uf Capacitor (reciclado de radio vieja)
5).-(1) 10 uf Capacitor (reciclado de radio vieja)
6).-(1) disipador de calor (reciclado de radio vieja)
7).-(1) 1Resistencia bobinada de 0W 10 ohmios (Maplin £0,48)
COSTO TOTAL = £7,60
Si desea utilizar metros analógicas como yo, y usted también quiere hacer el probador de continuidad, usted también necesitará además de la lista anterior:
1).-(1) medidor de voltaje del panel (opcional 6 ebay, vista)
2).-(1) metro del panel amplificador (opcional, ebay £6, vista)
3).-(1) 6V Mini relé (opcional, £1,31, vista)
4). - (2) caja de la batería PP3 de 9v (£1,29, vista)
5).-(1) zumbador 9v (opcional, £1,99, vista)
6). - (2) baterías de 9V PP3
7).-(1) diodos 1N4001 (reciclado de radio vieja)
COSTO TOTAL = £16,59
GRAN TOTAL = £ 24,19
HERRAMIENTAS:
1)-taladro
2)-pistola de pegamento caliente.
3)-Dremel (con un disco de corte y lijadora redonda)
4)-sierras (unos 7 cm)
5)-epoxy
6)-papel de la arena
7)-soldadura de
8)-A Dymo (opcional, yo no tengo uno, mi esposa hizo las etiquetas por mí en el trabajo, pero podría imprimirlas y pegarlas)

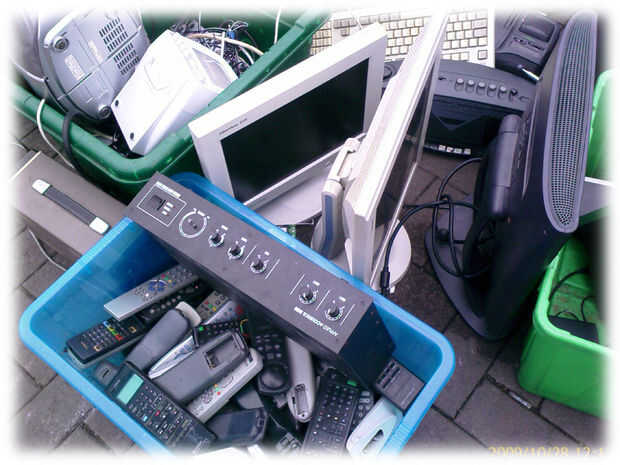

Nota: en esta lista de materiales especifican donde encontré algunas de las piezas que he usado. No estoy diciendo que usted necesita comprar un retroproyector o un calentador casero para obtener las partes, pero quizá ya tengas algunas de estas cosas en casa y no trabajan más, usted puede encontrar entonces en la calle o en ventas de garage o en mercados como el que ves en la imagen siguiente.
