Hacer un arrastre zombi Robot con patas cortadas (10 / 22 paso)

Paso 10: Vinculación de cuello

No necesitas animar la cabeza si quieres ahorrar en servos, pero creía que lo sería cool, así que lo hice. Si no desea, tal vez intente montarlo en un resorte, que debe darle un poco de un meneo zombie-ish.

Placa de montaje de cabeza

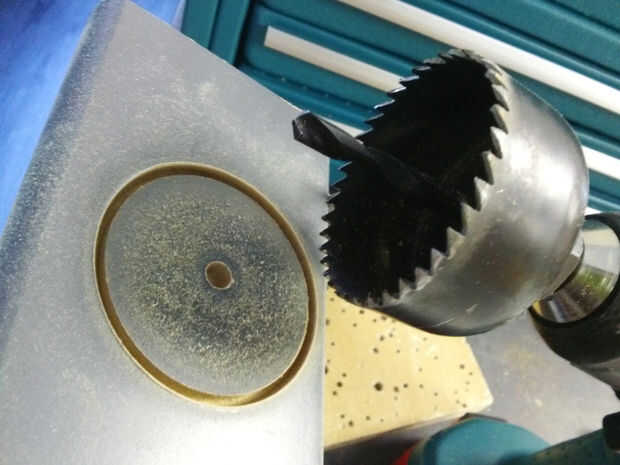

Usted necesita algo para montar la cabeza. Opté por usar mi sierra que era el más cercano en diámetro al cuello de la muñeca para recortar un disco de MDF. Si lo estaba haciendo otra vez que podría utilizar madera (porque el MDF no le gusta tener cosas atornilladas en sus bordes) o encontrar otra manera en conjunto.

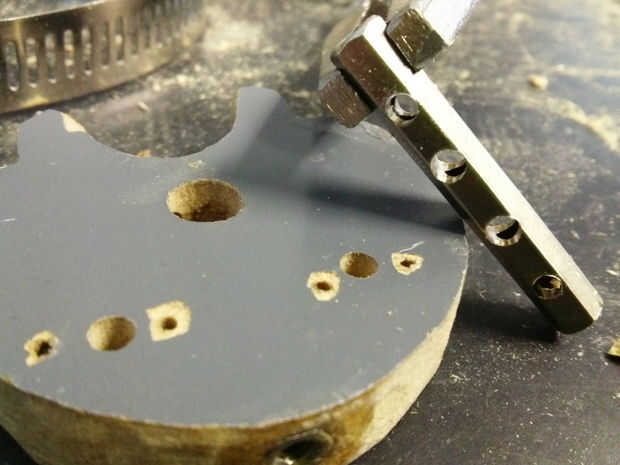

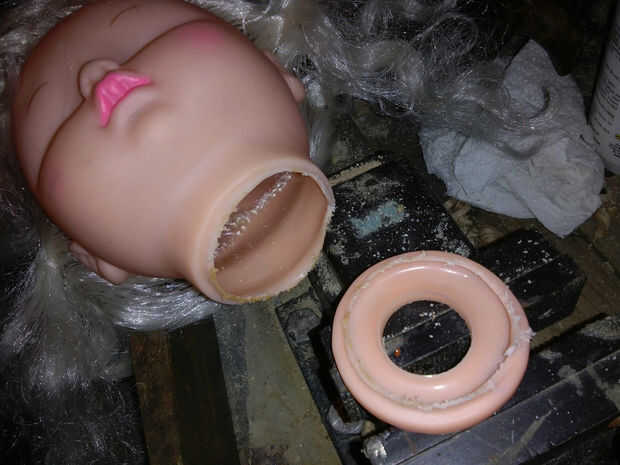

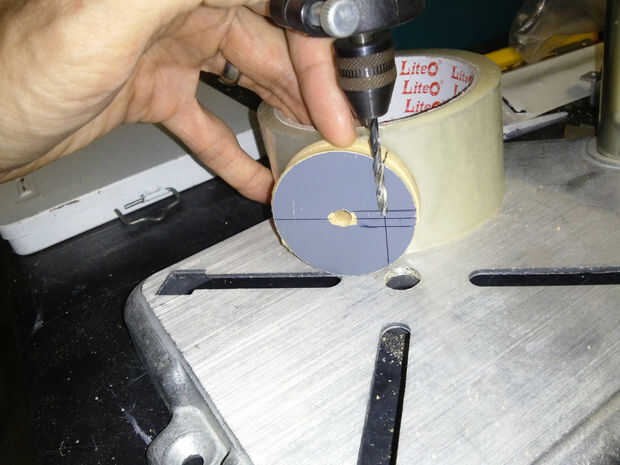

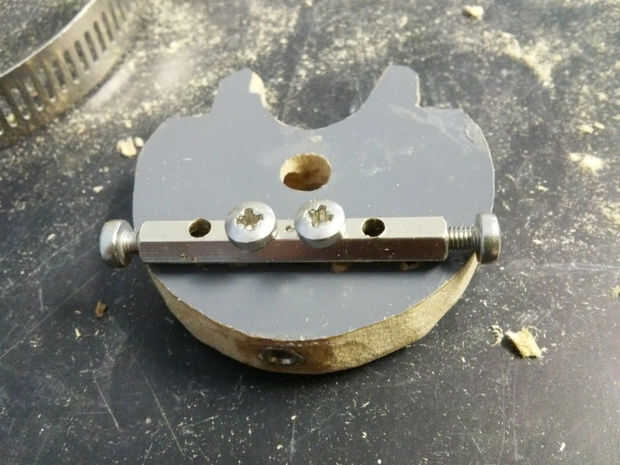

Luego perforaron tres agujeros en los bordes del disco, con brocas sucesivamente más grandes para evitar que se resquebraje e inserta algunos separadores de circuito hexagonal M3 roscado y había pegado en lugar. Taladré orificios alineados en el cuello de la muñeca por lo que ahora pude conectar fácilmente la cabeza a la junta con los tornillos de máquina cortos.

Vinculación

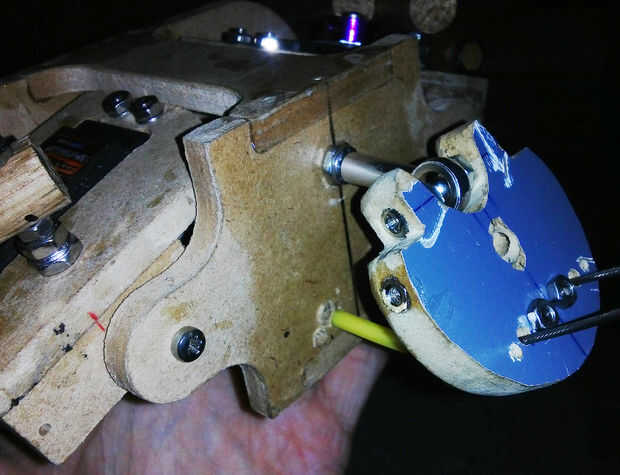

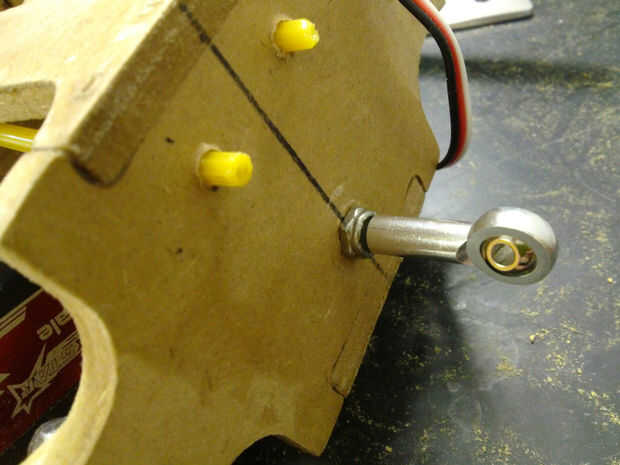

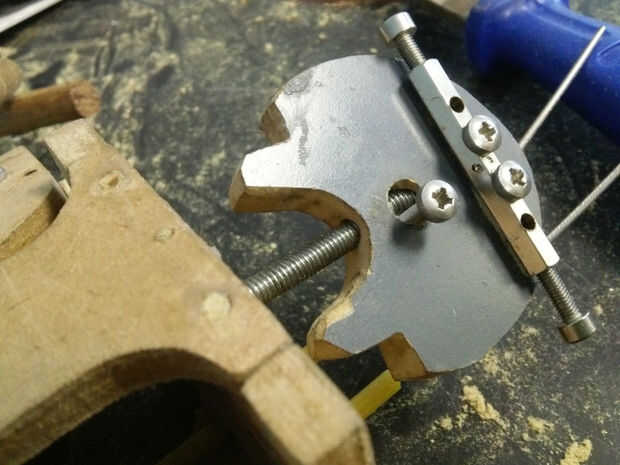

Mi plan original era utilizar RC rótula sobre un tornillo giratorio como la articulación del cuello, pero esto no me da el fluido movimiento que esperaba. He incluido fotos de ella de todos modos, puesto que muestra cuántas maneras hay lograr cosas.

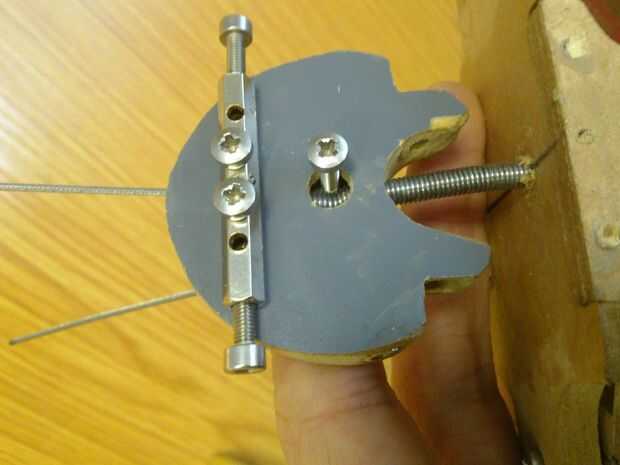

Al final usé un resorte en su lugar, que dio mucho movimiento más suave. Creo que la primavera vino de una lámpara de escritorio de las clases, pero es difícil, puesto que últimamente sólo salió de mi o sommiers.
