Paso 5: Montaje Final

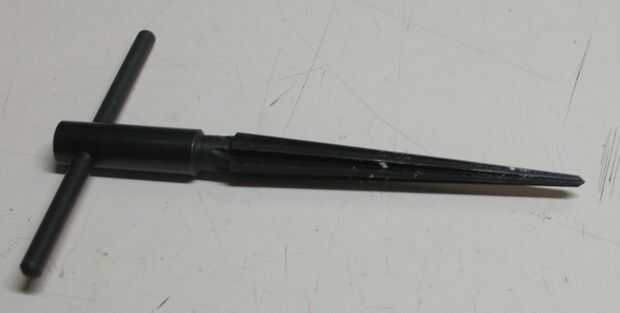

Luego vaya alrededor del exterior del recipiente y marque donde quieras las aberturas para los componentes de la Junta - J1 y J2, SW1, R1 y D1. La colocación no es realmente crítica, excepto para mantenerlos tan cerca de la parte inferior del contenedor como sea posible y asegúrese de que los componentes no ejecutan dentro de las otras. Por esa razón, pensé que hacía más conveniente colocarlos todos 90 grados uno del otro. Colocar el LED sobre el interruptor y luego se coloca a los auriculares al lado del interruptor que activa la salida de auriculares. A continuación tengo el conector de entrada y finalmente el control de ganancia. Una vez marcados los puntos, perfore un agujero de arranque pequeño para cada uno con una broca pequeña (como un 1/16"). Sus medidas varían para los componentes, pero para J1 y J2 los diámetros de agujero de montaje estándar son 3/8" y 3/16". En caso de duda, comience más pequeño y completan los agujeros con un exprimidor afilado si tienes uno. Esto es una gran herramienta no sólo para conseguir los agujeros apenas el tamaño correcto, pero mantenerlos redonda y lisa. También funciona muy bien para cajas y paneles de metal. Si usted tiene un ojal de complemento para el LED (encontré uno en mi cubo de piezas) ésos funcionan bien, o simplemente podría empujar la parte superior del LED a través del orificio de montaje y fijarlo con algún pegamento desde el interior. Encontré este ojal de LED de 5 mm en línea en Radio Shack.
Una vez que los orificios están en su lugar, pop cada componente, añada una arandela al exterior y rosca de la tuerca de montaje. Utilice unos alicates de punta delgada para hacer que la tuerca esté apretada, ya que la superficie del recipiente se curva ligeramente. Encontré una perilla grande agradable para poner en el control de ganancia, hay un montón de lugares para encontrar a uno si no tienes uno en tu taller. De hecho hay tiendas todo eBay dedicada al recambio y vintage perillas de amp de guitarra, para que te diviertas mirando!

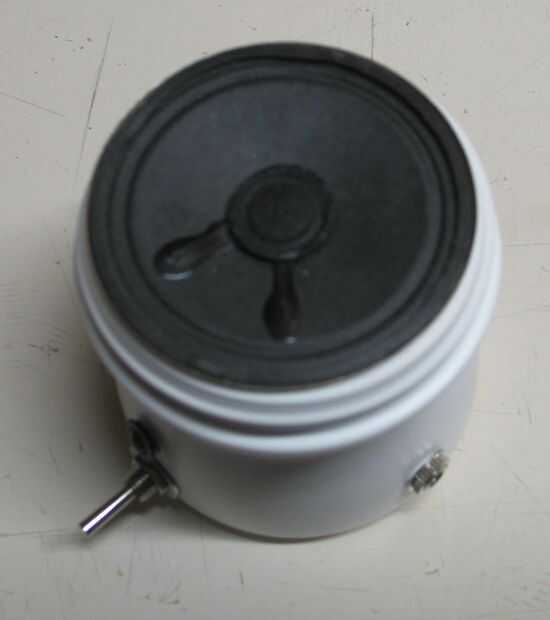

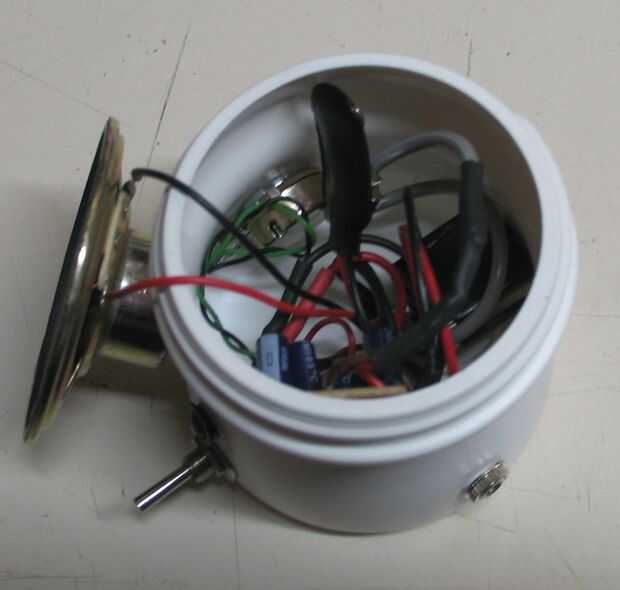

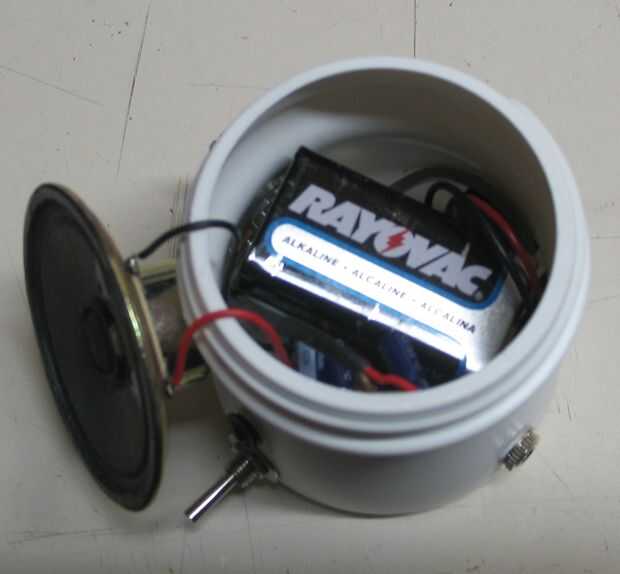

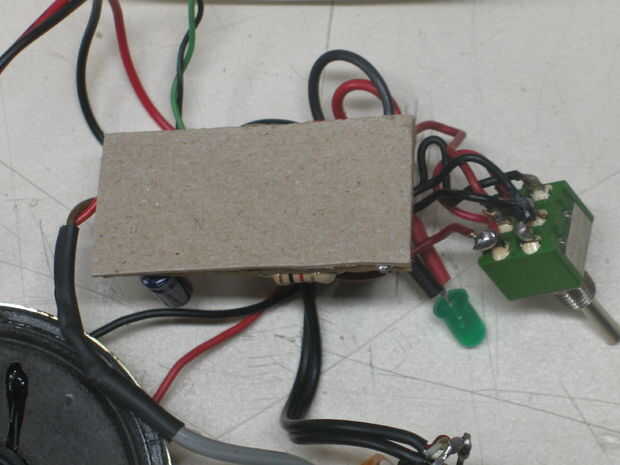

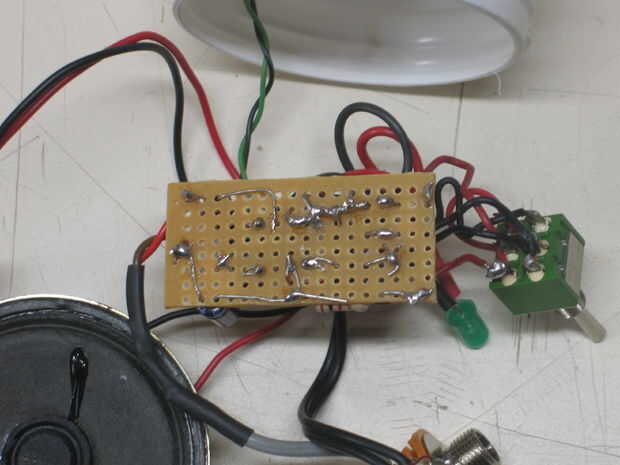

A continuación, coloque la placa de circuito en el recipiente, colocado lo más lejos a un lado como sea posible para dejar espacio para la batería junto a él y el altavoz por encima de él. Coloqué mi casi verticalmente, entre el interruptor y los auriculares. A continuación, caer en la batería. Encontré cabe mejor colocando horizontalmente justo en frente de la placa de circuito. Dependiendo de la profundidad de su altavoz puede tener que encender la batería para dejar más espacio en la parte superior. Por último, soltar el altavoz la parte superior, asegurándose de remeter las puntas por debajo de ella. Encontré que con el contenedor de Eclipse, usted puede presionar ligeramente en los bordes del altavoz para conseguir que pop justo debajo de la llanta en la parte superior del contenedor. Permite roscar la tapa mucho más fácil. Si utilizas un recipiente diferente (Dentyne por ejemplo), puede que necesite dejar el altavoz en la parte superior del borde, y sólo del hilo de rosca la tapa hacia abajo tan lejos como sea posible - intentar sostenga el altavoz en su sitio a través de la tapa abierta para que no gire como enroscar la tapa.

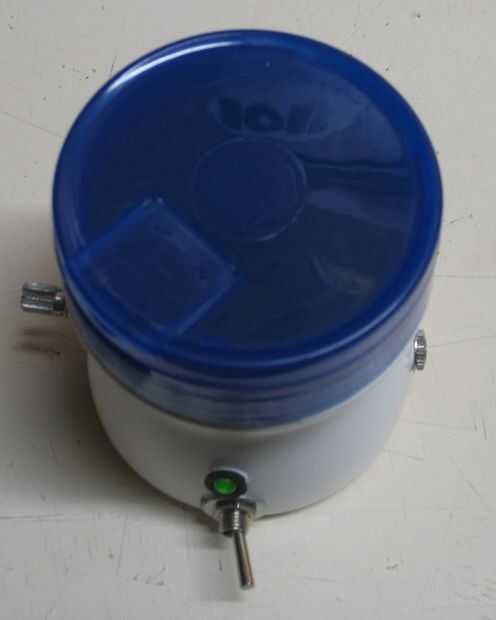

Felicidades - tu dulce poco portátil amplificador está terminado y listo para comenzar a jamming!
