Paso 3: Breadboarding el circuito (opcional)

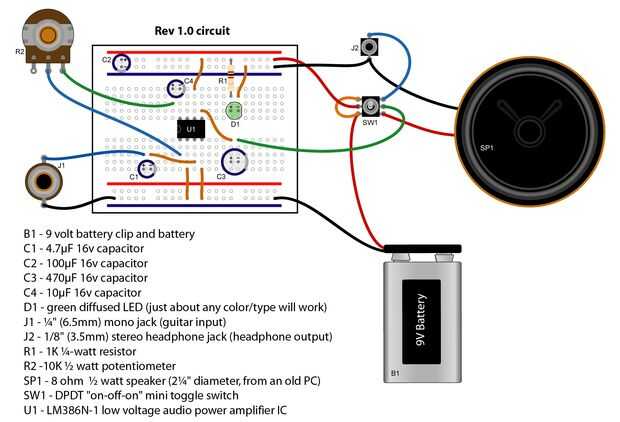

He encontrado que incluso para un circuito familiar lo breadboarding primero es siempre vale la pena el tiempo. Le da la oportunidad de probar todo end-to-end y luego cambiar fácilmente algunos valores de los componentes para ajustar las cosas según sea necesario. Se trata de que algunos de esos "accidentes felices" suceden que a veces echas de menos al llegar enseguida para el soldador. En este paso te introducir los componentes y el esquema y luego trazar la versión tablero del circuito.

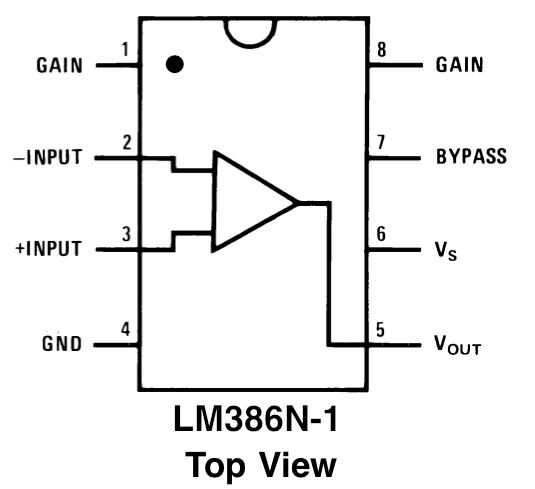

No hay nada realmente especial o complicados acerca de la disposición del tablero más abajo. Tenga en cuenta sobre todo la orientación y el pinout de la LM386 como conectar el circuito y por supuesto ver la polaridad de los condensadores electrolíticos de cuatro y el LED. Si ya has preparado todas las piezas de tablero con cables (del paso 2) sólo asegúrese de los extremos libres de la torcedura apretada y luego verlos con un poco (estaño) para que sea más fácil de insertar en el protoboard.

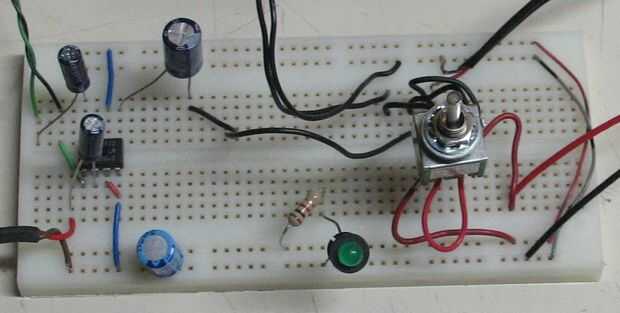

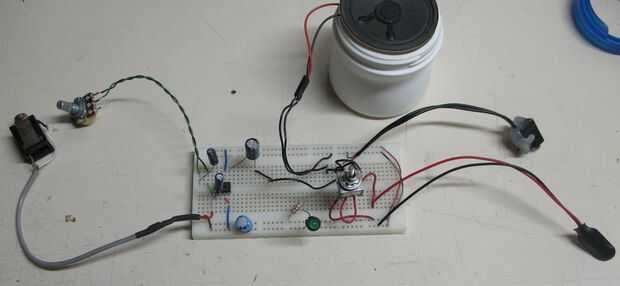

Una vez que tengas el circuito arriba y trabajo, enchufar una guitarra y vea cómo el control de ganancia (R2) y control de volumen de la guitarra pueden trabajar juntos para obtener el sonido deseado de los auriculares y el altavoz. Ir fácil en la ganancia, especialmente la primera vez que conecte sus auriculares - la salida puede ser un poco más potente que usted esperaría.
