Paso 4: Montaje de circuitos
![]()
![]()
![]()
![]()

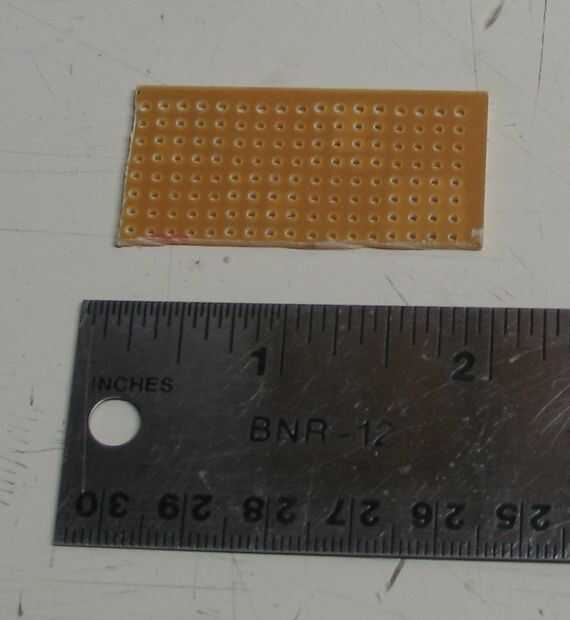

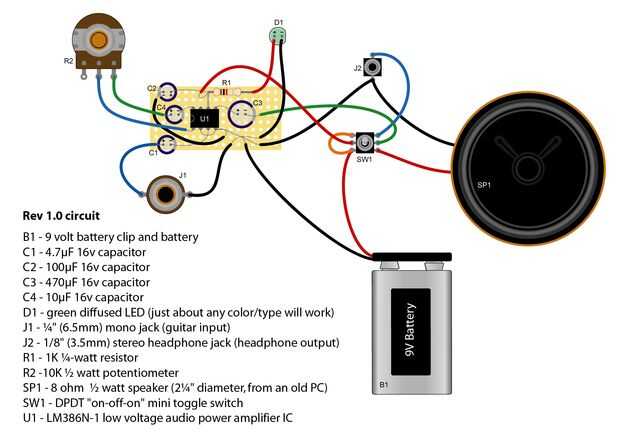

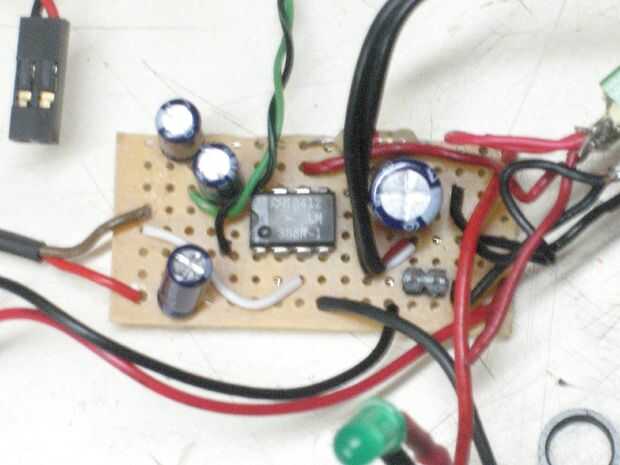

he encontrado que un pequeño trozo de perfboard (alrededor de 1 "x 1¾") proporciona un montón de espacio para construir el circuito y aún así encaja en el recipiente. Como con el diseño de la placa, no hay nada realmente especial o complicada sobre la Asamblea de circuito final. Trate de mantener los condensadores C1, C3 y C4 colocan lo más cerca a U1 como sea posible. La otra cosa que podría cambiar la próxima vez que basarse de estos sería establecer los cuatro condensadores horizontalmente en el perfboard para proporcionar un poco más espacio una vez dentro del contenedor. Minas fueron montados verticalmente y no son muy altas, pero cada poco espacio cuenta. Puede que desee utilizar un zócalo DIP de 8 pines para U1, pero si usted soldar rápidamente con un bajo consumo de hierro debe ser fino. Puede que necesite añadir una pieza o dos de cable de conexión, pero la mayor parte del circuito se puede conectar "punto a punto" con las patas de los componentes. Como con el paso de diseño, ver la orientación de U1 y la polaridad de todos los cuatro condensadores y el LED. Mi altavoz ya tenía un enchufe hembra 2 pines unido a él, por lo que soldado un encabezado de 2 pines 0,1" espaciadas a la Junta para conectar a. Esto ha sido realmente útil con conseguir el altavoz fuera del camino cuando se cambia la batería.

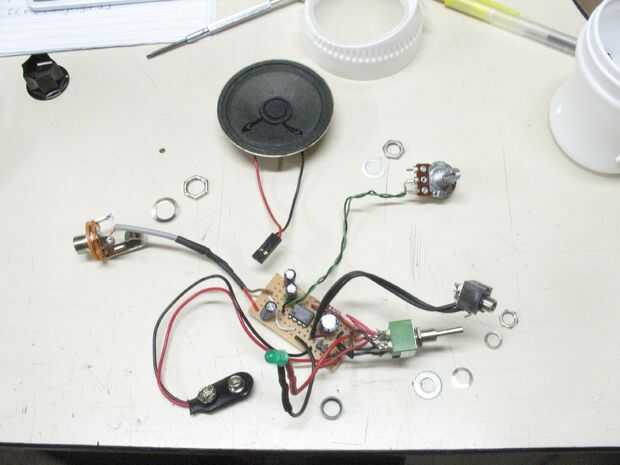

Una vez que el circuito esté completamente ensamblado, enchufar una guitarra y ver cómo el control de ganancia (R2) y control de volumen de la guitarra pueden trabajar juntos para obtener el sonido deseado de los auriculares y el altavoz. Como dije en el paso 3, ir fácil en la ganancia, especialmente la primera vez que conecte sus auriculares - la salida puede ser un poco más potente que usted esperaría. Asegúrese de que el LED se enciende para arriba en ambas posiciones del interruptor, y ya está listo para el paso de montaje final.
