Hacer un amplificador de 8 Dual Motor controlador para $40 (3 / 11 paso)

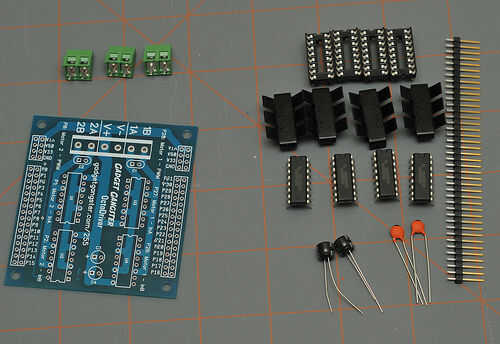

Paso 3: Preparación: lista de piezas

Flip en su cautín y deje que se caliente! Mientras está calentando, verifique que tenga todas las partes. Si has pedido un kit, doble comprobación para asegurarse de que el paquete tiene todas las piezas indicadas. Si hay algo que falta, sólo escríbanos a info

2 posición por bornes de tornillo
Parte de Mouser 538-39880-0302
Cantidad: 3
Mucha gente usa baratos terminal bloques (como los cuadrados azules).  Pero yo prefiero usar los bloques de marca de Molex de calidad superiores - tienen una calificación más alta y no se caiga el tornillo.

zócalo DIP de 16 pines
Digikey parte 2-641262-1-ND
Cantidad: 4

disipador de calor de 14-16 pin DIP
Jameco parte 1115900
Cantidad: 4
No veo en Digi-key o Mouser, pero Jameco es un gran vendedor y están en el área de la bahía.

tira de 40 pines encabezado
Cantidad: 1

Condensador de cerámica de 33pF
Mouser parte 140-50N5-330J-TB-RC
Cantidad: 2

Condensador electrolítico de 47uF
Mouser parte 140-L25V47-RC
Cantidad: 2

OctoDriver PCB
Fuente: Gadget Gangster o descargar el diseño y hacer su propia (diptrace formato)

SN754410 Cuádruple media H controlador
Mouser parte 595-SN754410NE
Cantidad: 4
