Paso 5: Montaje del circuito-el zumbador altavoz
El zumbador altavoz es lo que va a crear la tradicional "garrapata" que se asocia con metrónomos. Zumbadores de altavoz trabajan debido al elemento piezoeléctrico dentro de ellos. Elementos piezoeléctricos, para aquellos de ustedes que no saben, son un tipo de material que cambia su forma cuando se aplica una corriente eléctrica o por el contrario para algunos principios, producen una corriente eléctrica cuando se aplica presión.
Para los altavoces, este fenómeno puede ser aprovechado girando la corriente el zumbador altavoz encendido y apagado en diversas tasas para producir la vibración del elemento en el timbre y así producir sonidos de diferentes frecuencias. Según el gráfico de respuesta de frecuenciadel zumbador, este timbre es el más ruidoso al vibrar en una frecuencia de 2500 Hz y Hz 2750. Sin embargo, no queremos que el servo motor visiblemente detener mientras el altavoz está zumbando en cada marca 0 y 180 grados, por lo que terminamos sólo permitiendo tiempo suficiente para que el altavoz produce un sonido de "clic" que es más apropiado para un metrónomo de todos modos.

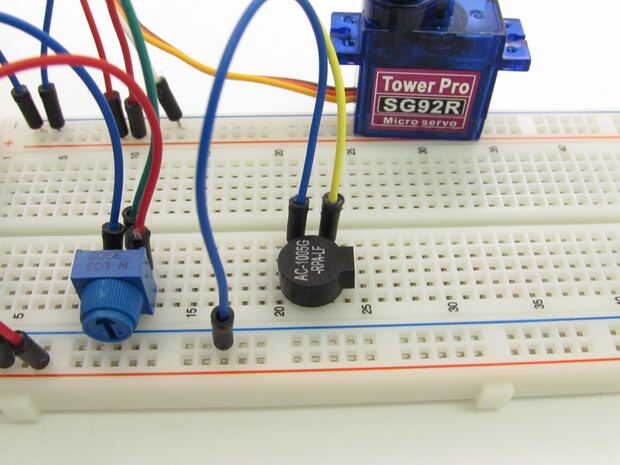

Para el alambre del altavoz, coloque el zumbador altavoz en el protoboard de manera similar a lo que ves en la foto; que tenga que doblar las piernas ligeramente para conseguir que montar en protoboard. Luego conecte la pierna que está más lejos de la boca de"altavoz" a una de las tiras de negativos de autobús. Conectar la pierna que está más cerca de la boca"altavoz" a uno de los pines capaces de PWM en la pletina de E/S básica. Vamos a usar el pin 6 en este ejemplo.
Para aquellos de ustedes que están familiarizados con altavoces pueden saber que no necesitamos estrictamente PWM para manejar el altavoz. La razón que estamos utilizando uno de los pasadores en la pletina de E/S básica es que todos los pines digitales que no son capaces de PWM están vinculados directamente a uno de los otros artículos sobre el escudo, como un botón o un interruptor, por lo que es simplemente más fácil conectar directamente al altavoz. Cualquier persona interesada en lo que los otros pines en la pletina de E/S están conectados a puede consultar la tabla del pinout de la pletina de E/S básica.
