Paso 6: Añadir la fuente de alimentación y cable.
Enganche el cable negro con el post de NO (normalmente abierto) en el relé. Enganche el poste cambiado hasta la salida. Cable de atado de la mierda de estos cables para evitar que se afloje y causando mahem.
Agregar un conector de barril para el proyecto o corte el extremo del adaptador de la alimentación de 5v. Conectarlo y medir los extremos con un medidor y etiquetarlas claramente. DESENCHÚFELO y soldar los cables a la placa donde se indica. Usé una 12v relé y fuente de alimentación. Una fuente de 12v funciona fácilmente mi relé y mi arduino (RAW puerto utilizado), pero prueba tuya para asegurarse de que usted tiene suficiente poder. (Yo voy estar probando las partes que recomiendo pronto. Puede que necesite dos tomacorrientes de 5v, pero lo dudo.)
Opcionalmente cable los extremos enchufe directamente en las fuentes de energía en la caja. El cable negro debe venir desde la salida y no el que pasaron por el relé, por supuesto. Si no tienes dos enchufes que sale el proyecto. Funcionó así durante un rato sin problemas.

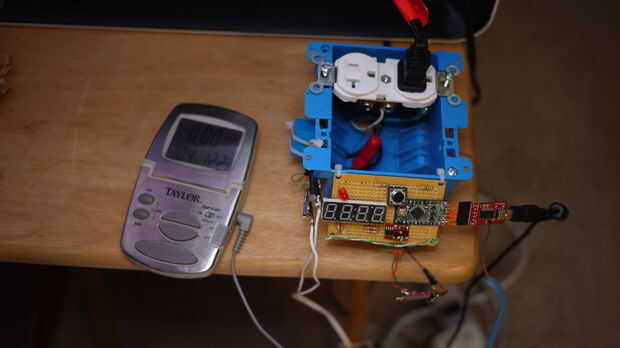

En este punto, usted debe poder conectar el proyecto Arduino debe arrancar, el LED mostrará la temperatura actual, el indicador irá encendido y apagado con la la salida según el punto de ajuste.
