Paso 2: Paso 2: planos

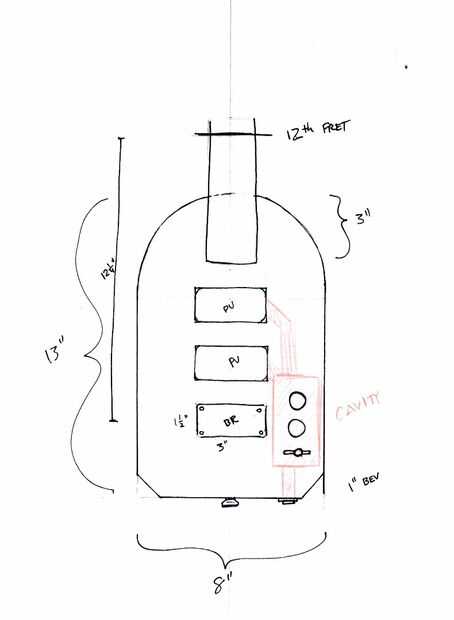

Ahora que tenía las medidas (el más importante es la longitud del cuello y el tipo de puente) estaba lista para hacer mis planos. No termino siguiendo este exactamente, pero fue una gran guía. Si usted va a desviarse, por lo menos tener algo que se desvían de. Quité las piernas que yo originalmente había imaginado en mi dibujo porque parecía que obtendría sólo sólo en la forma, y soy un fan de diseño moderno, líneas puras.

Como dije antes, la distancia entre el traste 12 y el puente debe ser igual a la distancia entre el traste 12 y la tuerca, que en mi caso era 12 1/4". Tuve que tener en cuenta que el puente estaba sentado en medio de una placa, por lo que el borde de la placa es realmente en la marca de 11 1/2".

La colocación de las pastillas cambiada un poco de esto. Coloqué en donde tengo más probabilidad de rasgueo y colocando las pastillas cerca de, pero no directamente debajo de donde aterrizaría mi selección. Esto es una cosa de gusto personal y hay un montón de prácticas a la hora de colocar pastillas - hacer su investigación!

El esquema del interruptor, nobs y los cambios de las cavidades interna ligeramente así según el tamaño de la Junta y la orientación del interruptor.
