Paso 2: Llevar el poder!
Preparación de la caja:
AVERIGUAR CUÁNTO ESPACIO NECESITA! <--no quiere llegar hasta el final para encontrar hacia fuera no han organizado la caja correctamente y ciertas cosas no se ajusta. Empezar por trazar el transformador y la fuente de entrada para averiguar donde pueden caber viable y planear cómo organizar los interruptores, circuito y el resto de los componentes a su alrededor. Una vez que tengas una idea general, comenzar a construir el circuito o plan por lo menos en el tablero para saber cuánto espacio se ocupará. Necesitaba cortar mi caja ya que era demasiado alto para el caso de poker. Por suerte es plástico, lamentablemente soy basura con una sierra para metales para que el trabajo fue bastante mala calidad. Solía moler piedra y dremel después de igualar algunas de las zonas más deformadas.
Circuito funciona así:
-Alimentación de la pared pasa por el interruptor y el fusible en el lado primario (negro) del transformador.
-18v ac salida (mina realmente medido sobre CA 21v) va para el puente rectificador.
-El rectificador convierte la CA a la C.C.
-tapas de filtro 100uf ayudar a alisar cualquier ondulación de la C.C.
-Los reguladores toman aproximadamente 25v DC el voltaje elegido y ofrecer una constante de salida independientemente de la carga.
Tarjeta de circuitos:
He utilizado este esquema de mate como utiliza el mismo transformador que tenía.

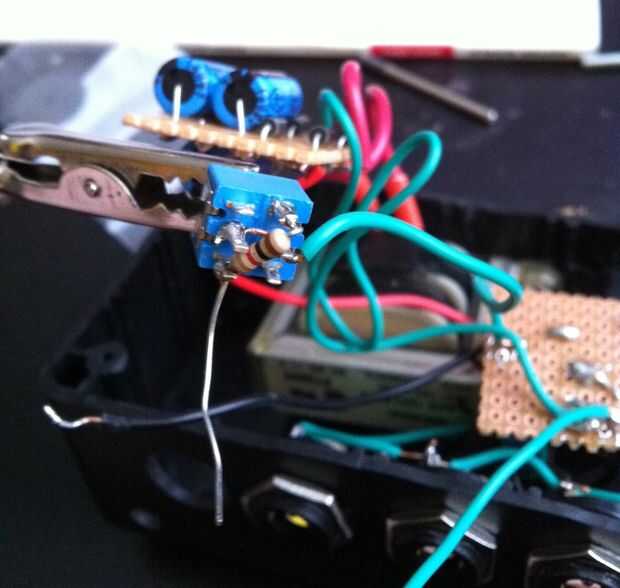

El rectificador y el filtro es el mismo que el esquema pero he incluido un regulador de voltaje variable LM317 con un interruptor. Yo quería tener una salida conmutable de 12 a 18 voltios, puede diferentes, que esta calculadora LM317 ayuda a averiguar qué resistencias que necesitará. En mi caso fue un 220 Ohmios entre vout y adj, luego en el pin adj alambre 2kohm (utilizado 2x1k en serie) a un interruptor que va directamente a tierra en una ruta o agrega otro 1kohm en la otra vía para producir 18v para mi pedal EQ de 10band.

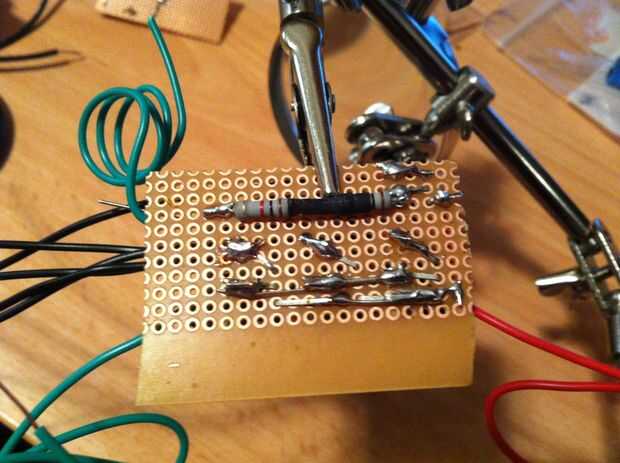

Construir el circuito es más fácil con placa perforada, pero sólo tuve perfboard hice las conexiones por componentes entre sí para puentes comunes de alambre de soldadura. Soy algo de un aficionado cuando se trata de diseño con perf board pero creo que hice un trabajo decente.

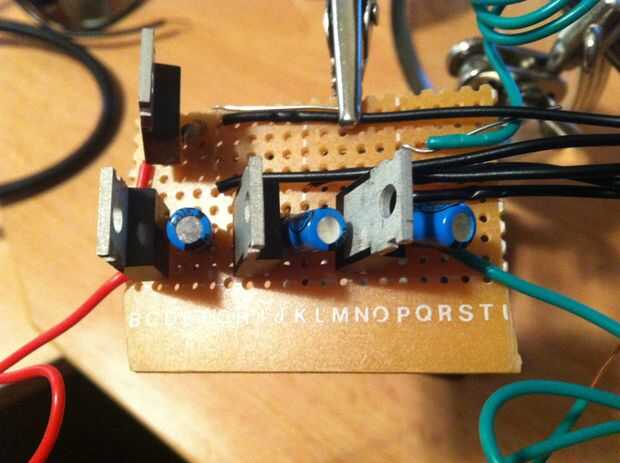

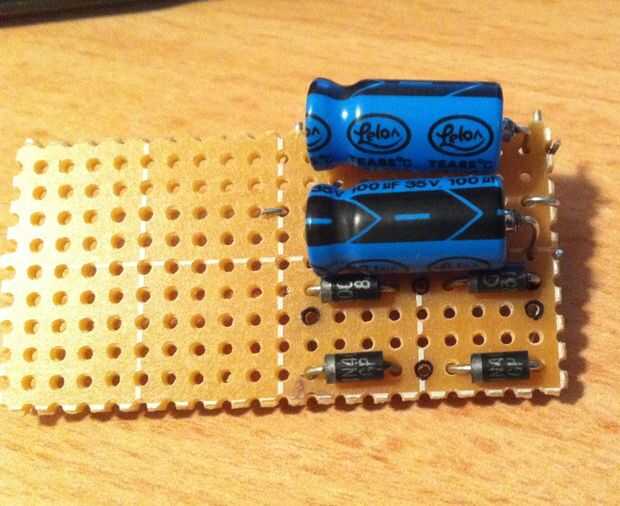

Para maximizar el espacio puse la sección del casquillo BR/filtro en una tabla que caben justo al lado del transformador y los reguladores de voltaje en otro tablero.
Usted notará que hay 5 salidas DC y 4 reguladores de voltaje. El pasado 709 poderes 2 tomas en paralelo, esto se hace para ahorrar espacio y porque sólo tenía 3 709s. Más pedales de guitarra tienen un mínimo de corriente (10-20 mA) por lo que dos en paralelo probablemente no requiere la salida total de 100ma.
Sin embargo, como el Santo Grial EHX que informa un adaptador de 500 mA, algunos pedales requieren más de 100ma cada regulador puede proporcionar con seguridad, revise la hoja de especificaciones si no estás seguro, pero como regla general si se necesita una batería es probable que no empate en cualquier lugar cerca de 100ma. No puedo montar el Santo Grial en este cuadro de todos modos por lo que no es un problema para mí ;)
La caja de herramientas:

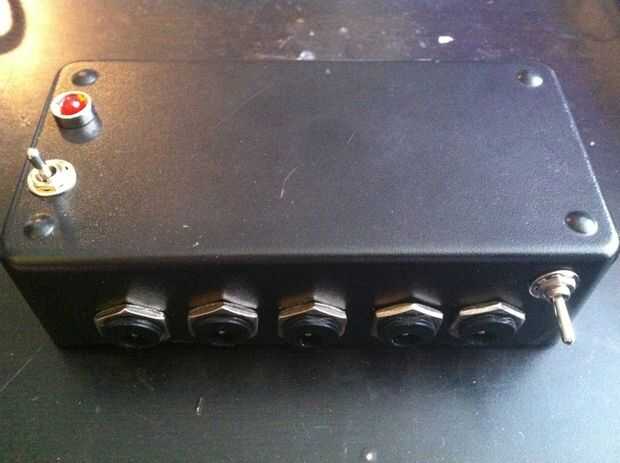

Ahora que usted está seguro de que todo es apropiado en el cuadro terminar con masking tap para marcar para la perforación. Hice la mayoría de las marcas a mano, utilizando una regla para que los orificios para los conectores de CC fueron nivel. Taladre agujeros guía para todos los interruptores, conectores y tornillos de montaje y tamaño entonces los agujeros según sea necesario.

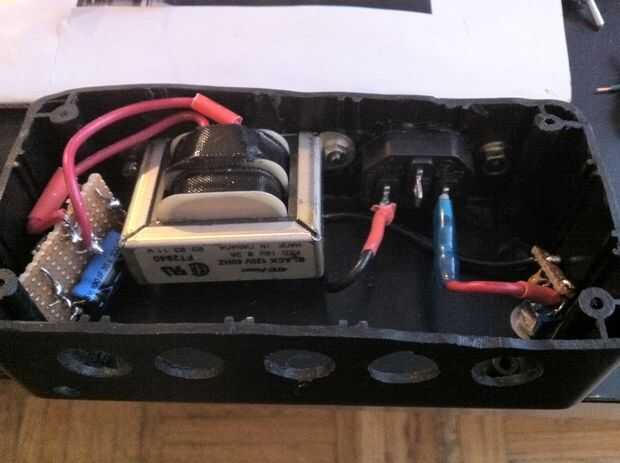

Montar el transformador y entrada de energía y el alambre para arriba de los interruptores y los dejando así más plomo que usted piensa que necesita (puede siempre cortar más adelante).
** Ser cuidadoso para soldar pequeños interruptores. Arruiné 1 por dejar el calor en mucho tiempo y uno de soldadura fundida fuera de lugar lo que es basura. Por suerte tuve unos cuantos más por lado. Si no tiene demasiada experiencia con soldadura / circuito edificio entonces siempre consigue 2 (o más) de cada componente, las posibilidades son utilizará más adelante en otro proyecto.

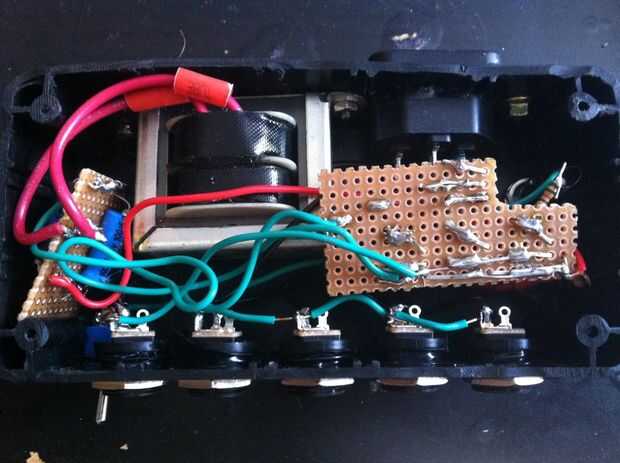

Cable del transformador a la entrada de energía. Ya que estoy utilizando una caja de plástico he ignoraba la tierra *** lo contrario ser seguro al recinto si usando un METAL caja *** cable a tierra del fusible y el circuito de los tableros y comenzar la prueba.
Pruebas:
Hacer una comprobación para asegurarse de que todos los conductores AC se sueldan correctamente y aislado, enchúfelo y encienda la unidad. Ahora utilice un voltímetro para probar que cada regulador tiene la tensión de salida adecuada. Si todo lee bien entonces empezar a cableado de las salidas de CC. Recuerde pedales de guitarra más utilizan un centro negativo y positivo barril , conectar uno y probar la salida para asegurarse de que es la polaridad correcta antes de soldar.
