Paso 5: cableado
Notas: Si no estás seguro de cómo están trabajando sus componentes, tomar un multímetro ajustado en el modo de continuidad y cual pin es cual.

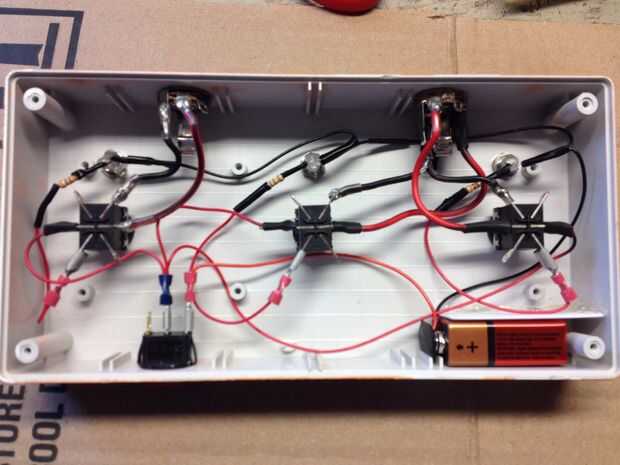

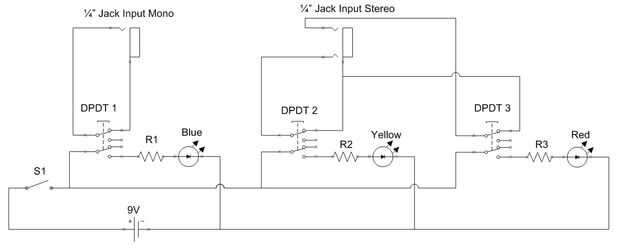

En la parte inferior del esquema, tienes el soporte de la batería de 9v. S1 es el interruptor SPST para la batería de 12v. DPDT1, DPDT2 y DPDT3 son los conmutadores de pedal. R1, R2 y R3 son las resistencias. Tenes los LED con su color escrito sobre él. Ambas entradas de jack 1/4 están en la parte superior del esquema.

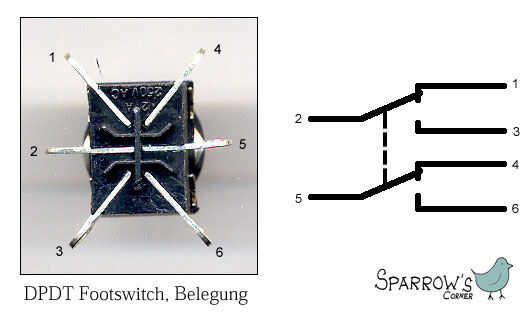

Para el interruptor (S1), debe tener 2 o 3 clavijas en él, el tercer pin (generalmente un alfiler de oro) es a la luz del LED en el interruptor pero no necesitamos esta función. He encontrado un dibujo poco aseado para mostrarle donde cada pins de un interruptor DPDT se encuentran en el esquema. También, si le sucede que tiene una entrada de jack de 1/4 mono con más de 2 pines o un equipo estéreo con más de 3 pines, tienes una entrada con un interruptor integrado que puede usarse para determinar si hay un cable conectado en él. Una vez más, para determinar que pines es que, utilizar un conjunto multímetro en el modo de continuidad y toque el pin de misterio con otra parte de la entrada (en el ejemplo, tocando uno de los pines y la parte de la punta de la entrada). La razón por qué he elegido el pequeño 12v SPST cambiar entradas de 1/4 con un interruptor integrado es porque quiero que mi pedal para trabajar con amplificador muy diferente como sea posible. Así si un día necesito sólo conectar un cable, no quiero el pedal a esperando el otro cable a activarse. Con este dicho, se podría hacer con el interruptor integrado de entradas de jack pero el cableado sería más complicado que simplemente lanzar un simple interruptor en el circuito... También, por alguna razón, podría desea apagar los LEDs mientras que todavía usa el pedal.
Para los LEDs, deben referirse a la tabla que hice en la "determinación de lo que usted necesita" parte para poder visualizar esto. Por ejemplo, si quieres al LED para el canal limpio y a obtener que se encenderán cuando se selecciona la ganancia, usted necesitará abrir el canal de conmutación circuito al cerrar el circuito de LEDs. Para ello, alambré mi canal encendido circuito los pines #5 y #4 del pedal y el circuito de LEDs en el #2 y #3 pernos (refiriéndose a los cuadros) para que cuando el circuito está cerrado por los LEDs, está abierto para la conmutación de canal. En el pedal derecho se invierten los cables para facilitar el cableado pero la lógica sigue siendo la misma.
Notas: Al conectar mi pedalera, he utilizado algunos conectores crimp para poder cambiar la forma en la reacción de LEDs al interruptor está cerrado o abierto si un día tengo que usar este pedal de otro que funcionan de forma diferente. Si no les importa, no molesta con eso y soldar directamente el cable a los pines.
Siempre es una buena idea usar pinzas para conecta los componentes (como prueba) en vez de soldadura todo en su lugar sin ser que todo esté funcionando bien. También es una buena idea para el canal de conmutación de circuitos y pruebas antes de pasar a los circuitos de LEDs de la soldadura.
Si aún después de esto todavía tiene pregunta sobre sus componentes y cómo utilizarlos, busca en internet o simplemente hacerme la pregunta y trataré de responderla lo antes posible.
