Paso 2: Recopilación de herramientas y materiales
Herramientas necesarias:
-Soldador y soldadura
-Multímetro (opcional pero muy útil)
-Taladro y brocas
-Cortador/pelador de cables
-Archivo metal

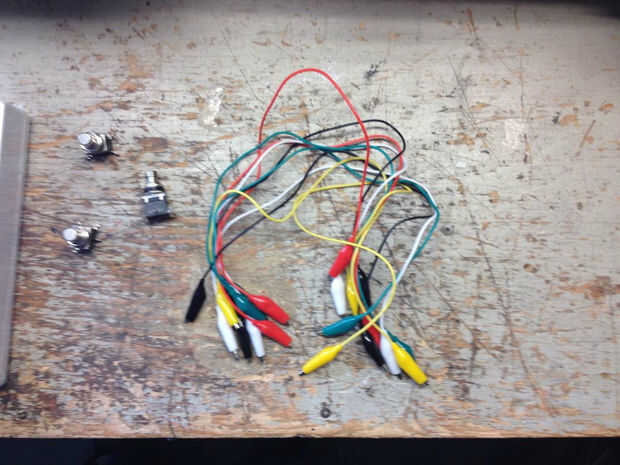

-Algunos clips de cocodrilo (opcionales pero muy útil)
-Cinta adhesiva, una regla o un calibrador de medición
Hardware necesario:
-Recipiente (con tornillos) (recomiendo una caja de plástico hobby)
-Cables
-LEDs (diversos colores) [en mi caso, 1 x rojo, 1 x de naranja (que es más amarillo que un LED amarillo, duh!) y 1 x azul]
-Titulares LED [en mi caso, 3 x]
-Resistencias [en mi caso, 3 x]
-1 x interruptor SPST 12V
-1 x soporte de batería de 9V
-1/4" jack hembra conector (es) [en mi caso, 1 x estéreo y 1 mono x]
-Los interruptores de pedal metálicos DPDT [en mi caso, se mantiene x 3]
-(Opcional) de la tubería del encogimiento del calor

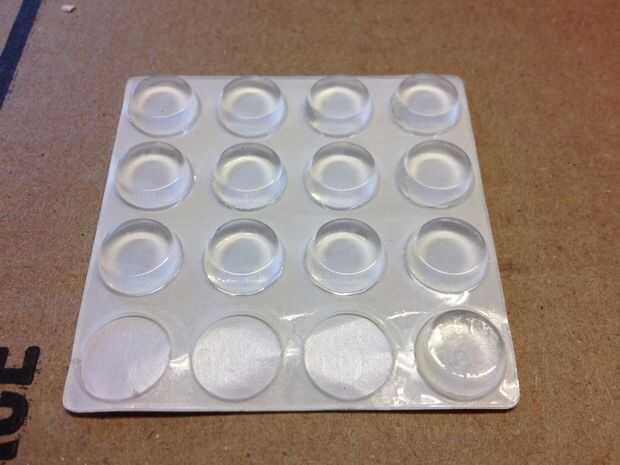

-Pies de goma
-Pintura en aerosol (opcional, para la pintura)
-Cinta de pintor (opcional, para la pintura)
El hardware de explicó:
Envase: Como dije, recomiendo un recipiente de plástico porque es fácil de trabajar y plástico no conducir la electricidad. En mi caso, la dimensión del envase son: 8.5 "x 4,25" x 1.75 ".
Cables: Puesto que las cargas actuales involucradas en este proyecto son más bien pequeñas, recomiendo usando un alambre de calibre 20-22. Porque sólo tenía un cable de calibre 18, lo he utilizado para el circuito de "cambiar de canal" pero para el circuito de LED, fui a la tienda y compré un cable 22 calibre porque soldar un LED en un cable de 18 calibre y tener que meter en espacios reducidos no es lo más grande en el mundo jaja!
LED: Recomiendo usar LEDs de 5mm desde 3mm LED look demasiado pequeña al lado de los conmutadores de pedal. Para poder elegir las resistencias de la derecha, necesita tres informaciones, la caída de tensión, la corriente máxima y la potencia. La caída de voltaje es la cantidad de voltios que se "pierde" en el LED (generalmente un valor constante para cada color). La corriente máxima es la corriente máxima en amperios que puede soportar el LED. En general, la corriente máxima de un LED puede soportar en 20 mA (mili amperes o amperios de 1/1000). La potencia nominal es la potencia máxima (en Wats) un resistor puede disipar en calor. La caída de voltaje, consulte el lugar donde comprar tus LEDs, buscar en internet o si estás usando los mismos colores como yo, utilizar mis valores. En mi caso, la caída de tensión para el LED rojo y el naranja era 2V y 3V para el azul. Ya que no quiero comprar una diferente resistencia para cada LED, voy a utilizar el valor más bajo para encontrar el valor correcto para las resistencias (2V en este caso).
Resistencias: Para este proyecto, los LEDs y las resistencias van a estar conectados en paralelo que significa que cada resistencia tiene que "soltar" la tensión de 9V para el valor del valor más bajo de caída de voltaje que encontramos antes. Además, la corriente máxima que queremos en nuestro LED es de 20 mA. Con esta información somos capaces de utilizar la siguiente ecuación: V = R * I donde: V es el voltaje (en voltios), I es la corriente (en amperios) y R es el valor de la resistencia (en ohmios). Ya que queremos que la resistencia a "soltar" el voltaje de 9V a 2V, la diferencia de voltaje visto por el resistor es 9V-2V = 7V por lo que el valor de V iguales a 7 voltios. Con los valores obtenemos: 7 v = R * 0,02 amperios---> R = 7/0.02---> R = 350 ohmios. Ahora, no cada valor de la resistencia está disponible en el mercado, el valor más cercano a 350 por un resistor es de 360 Ohms. Para la potencia, la ecuación es P = R * I ^ 2 donde: P es la potencia (en vatios), R es el valor de la resistencia (en ohmios) y I es la corriente (en amperios). Con los valores obtenemos: P = 360 ohmios * (0,02 amperios) ^ 2---> P = 0,144 watios, que significa que necesita un resistor que puede al menos disiparán 0,144 watios, la potencia más cercana es 1/4 vatios. Con este dicho, necesita comprar una resistencia para cada LED va sobre el uso (que es el número de interruptores de pedal que necesitas). El valor de esas resistencias es 360 ohmios y 1/4 vatios. En mi caso, no hubo ninguna izquierda 360 ohmios y 1/4 vatios de resistencia así que compré resistencias de 1/2 vatios en lugar de otro...
Interruptor SPST: SPST reposar unipolar, solo tiro. Necesitamos este interruptor para evitar que la batería siempre enviando energía a los LEDs porque no desea que los LEDs que se encenderán cuando no utilice el conmutador de pedal.
Interruptores DPDT: DPDT reposar doble polo, doble tiro. No entraré en profundidad como por qué necesitamos interruptores DPDT pero para hacerlo simple, necesitamos los conmutadores de pedal para funcionar el circuito de "cambiar de canal" durante la operación el "circuito de LED". Dependiendo de cómo funciona el amplificador, puede también necesita cerrar el "circuito de LED" al abrir el circuito de "cambiar de canal". Necesidad de utilizar dos circuitos con un interruptor = bipolar. Necesidad de cerrar un circuito al abrir el otro = doble tiro.
Tubería del encogimiento del calor: Como he mencionado, esto es opcional. Cuando hago la conexión eléctrica, me gusta proteger a las personas con tubería del encogimiento del calor. Si no desea usarlo, simplemente no.
