Paso 6: Control de gatillo
Los controles de disparo se utilizan para cambiar donde el alcance o piensa una forma de onda comienza o termina. Estos controles son útiles para ayudar a que el alcance o entender lo que debe buscar mostrar una imagen clara e informativa.

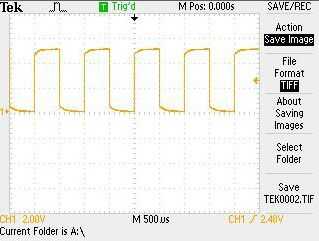

Generalmente el alcance o busca el borde de levantamiento o descenso de una forma de onda para definir el inicio o final de una onda. Están marcados los bordes de levantamiento y que cae en la segunda foto.

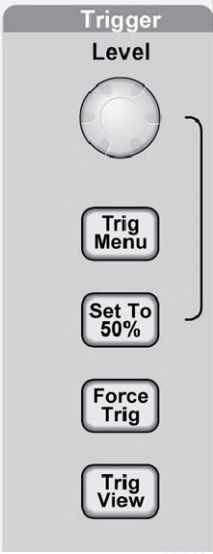

La perilla de nivel controla qué voltaje el alcance o se disparará al. La perilla mueve el nivel de activación hacia arriba o abajo, subiendo o bajando el nivel de voltaje de disparo. El nivel se indica en la pantalla con una línea, llamada el Cursor.
El conjunto al 50% botón establece el nivel de activación a medio camino entre las amplitudes máximas y mínimas de la onda.
El botón de fuerza Trig obliga el alcance o para terminar adquiriendo una señal y determinar un punto gatillo. No funciona si el alcance o ya ha adquirido una señal.
Mientras sostiene el botón vista de Trig, puede ver la forma de onda de gatillo en lugar de la forma de onda CH 1 y CH 2. Esto es útil para determinar cómo la configuración de desencadenador afecta donde el alcance o piensa que es el punto de activación. Es bueno para la resolución de problemas.
También hay una entrada en la parte inferior al lado de las entradas de CH 1 y CH 2. El disparador de entrada puede utilizarse para contar el alcance o cuando buscar el inicio de una nueva forma de onda.
