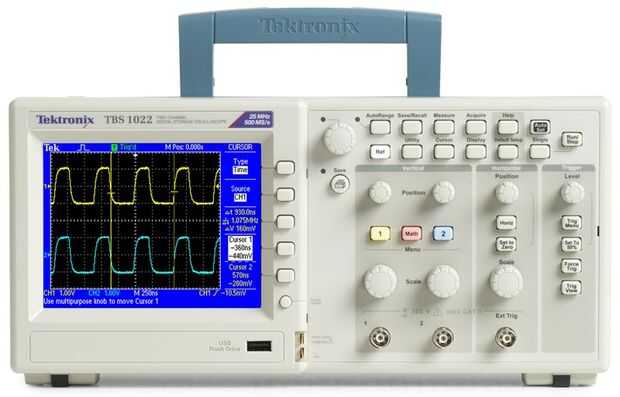

Este osciloscopio (aquí después conocido como "o-scope") es un excelente principio o-alcance que proporciona la mayor parte de las funciones básicas necesarias para analizar o localización de circuitos. Esta guía documenta cómo configurar correctamente el alcance de o y poder usar muchas de sus características. Para empezar, aquí es un resumen de los requisitos de funcionamiento y capacidades de la o-scope y las sondas:
Requeridas fuente de alimentación: 90-264 VACRMS, 45-66 Hz. potencia de América del norte de la pared es de 120V, 60 Hz.
Canales: 2
Ancho de banda: 40MHz
Capacitancia de entrada: 20 pF
Velocidad de muestreo: 500 MS/s (500 Megasamples/segundo o 500 X 106 muestras/segundo)
Aquí están las especificaciones del manual sobre las puntas de prueba para este ámbito de o. Funciona bien con el Textronix TPP0101 y el TPP0201. Ambos son las puntas de prueba pasivas con un factor de atenuación de 10 X. La única diferencia entre las sondas es el ancho de banda. El TPP0101 tiene un máximo ancho de banda 100 MHz, mientras que el TPP0201 puede medir hasta 200 MHz.
Especificaciones eléctricas y mecánicas
| Característica | TPP0101 | TPP0201 |
|---|---|---|
| Ancho de banda | DC a 100MHz | DC a 200MHz |
| Precisión de atenuación del sistema | 10:1 ± 3.2% | 10:1 ± 3.2% |
| Rango de compensación | 15 pF - pF 25 | 15 pF - pF 25 |
| Resistencia de entrada del sistema | ΩM 10 ± 1.5% | ΩM 10 ± 1.5% |
| Capacitancia de entrada del sistema | < 12 pF | < 12 pF |
| Sistema tiempo de aumento (típico) | < 3.5 ns | < 3.5 ns |
| Retardo de propagación | ~6.1 ns | ~6.1 ns |
| Voltaje máximo de entrada | < 300 VRMS CAT II | < 300 VRMS CAT II |
| Longitud de cable | < 1,3 m | < 1,3 m |
| Interfaz de conexión de la sonda | BNC | BNC |
Especificaciones ambientales
| Característica | Descripción |
|---|---|
| Temperatura de funcionamiento | -10 ° C a + 55 ° C (+ 14 ° F +131 ° f) |
| Temperatura de almacenamiento | -55 ° C a + 71 ° C (-60 ° F a + 160 ° F) |
| Funcionamiento Alitude | 3,0 km (10.000 pies) máximo |
| Altitud de almacenamiento | 12,2 km (40.000 pies) máximo |
