Paso 4: Primera capa: FreeIMU + tabla de resistencias
Como he dicho antes, los componentes electrónicos se separará en dos capas superpuestas. Vamos a hacer primero la capa de fondo donde vamos a poner las tablas de FreeIMU así como la tabla de resistencias de cinco 10kΩ.
tabla de resistencias 10KΩ

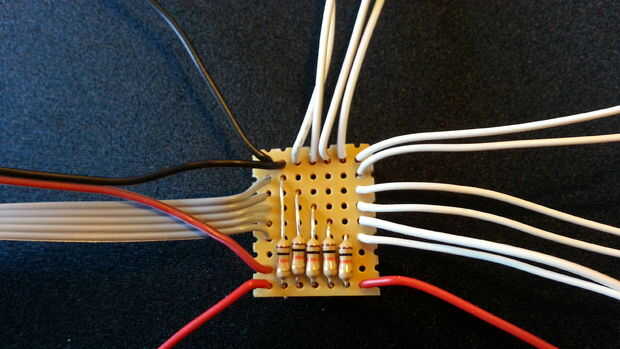

Arriba se muestra la tabla de resistencias. Los cables blancos hacen la conexión desde la punta de los dedos y tocar los dispositivos. El negro cables son Gnd y los rojos los 5V. Los cinco cables cable plano gris se conectarán a los pines de Arduino A0 a A4. Nota: no necesitamos el cable rojo superior en la parte inferior izquierda de la Junta en la primera imagen.
Tomar la Junta de soldadura y corte para que acaben con una pieza que contiene al menos 9 pista con 7 agujeros (ver imágenes).
La soldadura de las cinco resistencias como se muestra en la imagen 1 y 2.
Corte 10 pedazos de alambre que debe ser lo suficientemente largos para ir de su muñeca a la punta de los dedos (cables blancos en la imagen). Te recomiendo para que sea más largo (35 cm) para que usted puede cortarlas a lo largo buena luego cuando vamos a crear los dispositivos de toque de dedos. La soldadura esta los cables como se muestra en la imagen.
Corte 2 pedazos de cables rojos y 2 pedazos de alambre negro de 12 cm de largo. soldarlos tal como se muestra en la imagen.
Corte sea independiente 5 cables o 5 cables cable plano (como el cable gris en la fotografía) de 12 cm de largo. Soldarlos.

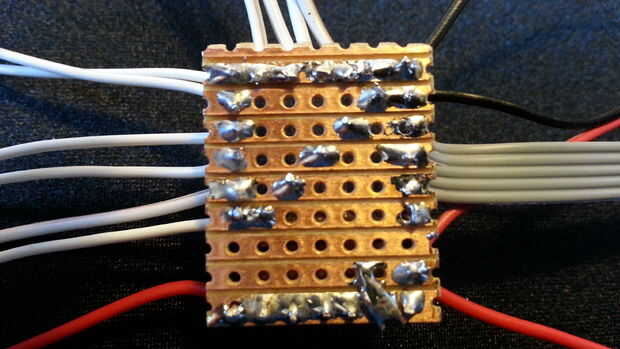

Compara tu tabla con la imagen anterior y posterior del tablero anterior para asegurarse de que todo se ve bien.
Junta de FreeIMU

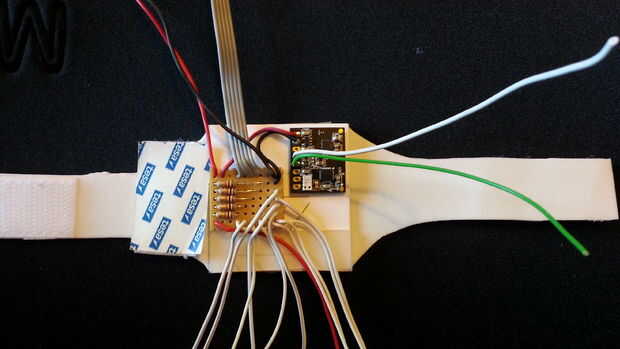

La soldadura de los cables rojo y negro que provienen de la tabla de resistencias en el Consejo de FreeIMU como se muestra en la imagen 3.
Cortados dos cables de diferentes colores con una longitud de 12 cm. soldarlos en el tablero de FreeIMU como se muestra. Los dos cables se conectará al puerto de Arduino I2C (SDA y SCL pines).
Colocar los tableros a la pulsera

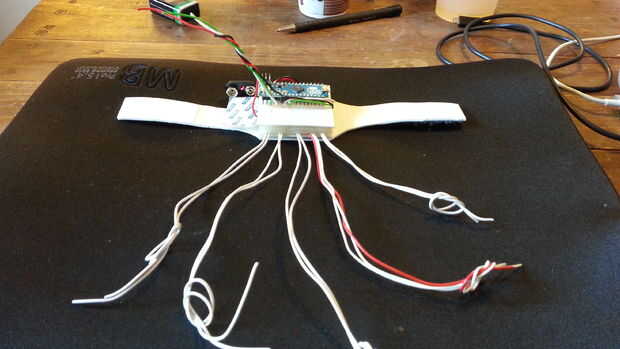

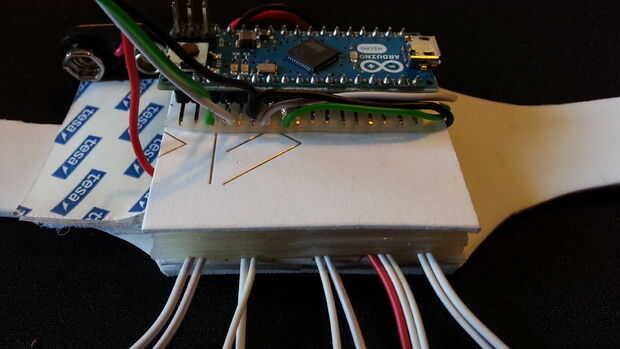

Utilice la cinta gruesa cara dos para fijar las dos tablas en la cartulina. Corte la pieza de cartón con la misma dimensión que antes (50 x 57 mm) para servir como base para la segunda capa. Construir un marco entre las dos capas con la cinta gruesa cara dos para que los cables de 10 salen de la primera capa como se muestra en la imagen 3, 4 y 5. Una vez que el marco es lo suficientemente grueso alrededor de 1.5 cm, puede pegar el piso de la segunda planta (imagen 4 y 5).
