GRBL Pinout Arduino Nano v3.0 (1 / 2 paso)

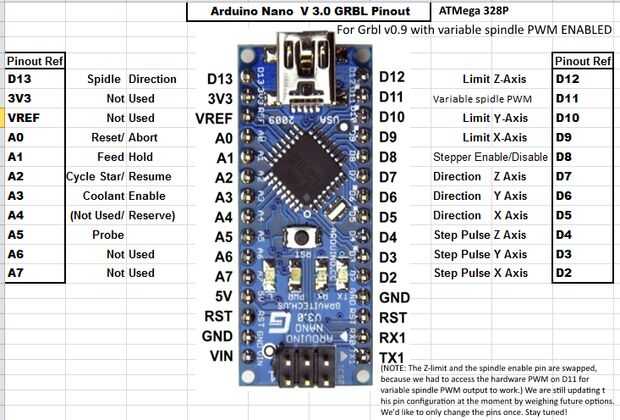

Paso 1: En de Grbl Identificación de pinos para Arduino Nano

Este post lo cree debido a las dudas muchos tienen sobre cuales son los pines de salida de GRBL en el Aduino Nano, ocupa el Arduino Uno pero en diferente orden incluido el mismo sistema para cargar el código GRBL es el mismo se ocupa en el Nano, de sencillamente son los mismo les dejo los archivos para comprueben si funciona , espero les sirva mi pequeña ayuda al grupo un saludo a todos los creadores y aficionados de la microelectrónica.

Les adjunto los siguientes archivos:

  • -Controlador de Arduino nano V3.0 Genérico
  • -Xloader
  • -Grbl código v8.0c para atmega328p
  • -Remitente de Gcode universal.

Un saludo a todos.

Los archivos archivos adjuntos si de Nota: para ver no los ven at el url le cambian envez de = es un = en y los podran descargar.
