Gray Hoverman TV antena de armazón de plástico (1 / 11 paso)

Paso 1: Envisioneering

El dibujo vinculado de la antena muestra el tamaño, forma y orientación espacial de elementos metálicos de la antena, sin embargo quedo el diseño de marco de apoyo a la constructora. Elegí una columna vertical de la pipa de agua de PVC de 1 1/4 de pulgada de diámetro. Hay dos tubos horizontales que corren de frente hacia atrás, y sus largas líneas centrales pasan a través de las líneas centrales de las NARODs recta en el frente y las líneas centrales de los reflectores NAROD en la espalda. Usé dos tubos horizontales transversales para apoyar los extremos de los elementos activos y el NARODS. Las líneas centrales largas de estos tubos pasan a través de las líneas centrales de los tubos horizontales de la frente hacia atrás. (Estos tubos son overkill para apoyar la NARODs recta, pero quería una manera de apoyar el estilo opcional "tophat" NARODs, para experimentos. Ver plástico artesanías Instructables para más detalles).

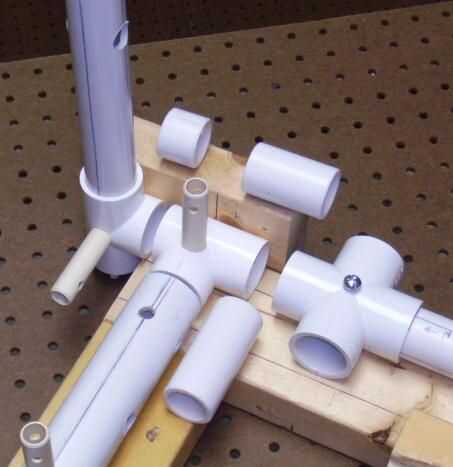

Mi diseño utiliza accesorios de tubería de PVC de 1 pulgada, porque la Cruz pasa a ser un ajuste deslizante sobre el mástil de tv metal de estándar de la 1 1/4 de pulgada de diámetro. Las guarniciones de PVC se conectan utilizando longitudes de tubo de PVC de 1 pulgada corte lo suficientemente corto como para que no golpeará las paradas dentro de los accesorios; la plantilla establecerá las distancias correctas. Componentes metálicos de la antena se unen mediante piezas de tubería de CPVC y accesorios, 1/2-pulgada 0.625 pulgadas diámetro orificios pretaladrados precisamente a través de los tubos de PVC y accesorios. Los tubos de 1/2-pulgada pueden ser deslizados para definir los componentes de metal en los espacios correctos antes de ser cementado en su lugar durante el montaje final.
