Gray Hoverman TV antena de armazón de plástico (4 / 11 paso)

Paso 4: Marque una línea central sobre la Base de la plantilla

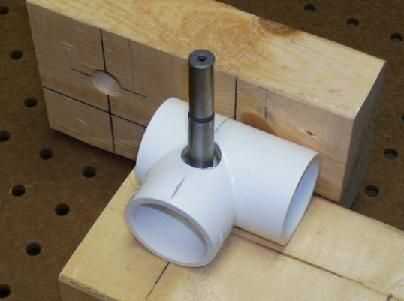

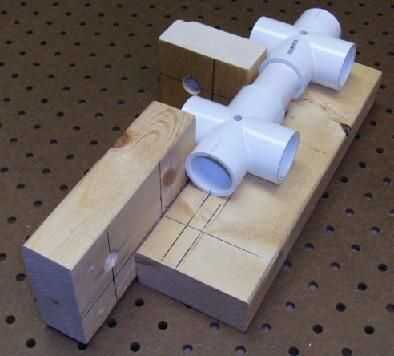

Las marcas del molde de PVC dos cross accesorios conectados por un corto tubo de PVC de 1 pulgada se puede utilizar para marcar la línea central del tubo de 1 pulgada en la base de la plantilla. Usando esa línea central, las ubicaciones de los orificios de la base que protegerá a la T1 y la Cruz pueden ser marcadas y perforadas, con el orificio T1 1/2 pulgada debajo de la línea central. La marca del molde en T1 es alineada con la marca de su línea central en la plantilla, luego se deja caer una pieza Forstner de 0.626 pulgada a través del orificio de montaje para marcar donde hacer el agujero en la madera. La distancia entre el centro de ese agujero y el agujero para la varilla del reflector NAROD se calcula, marcado en la línea central y perforado 0,625 diámetro en la madera. Todos los agujeros deben perforarse en un cuarto de pulgada por debajo pasando por la base.
