Grande 6 dígitos siete segmentos Digital reloj (1 / 3 paso)

Paso 1: Encontrar piezas de un diagrama esquemático

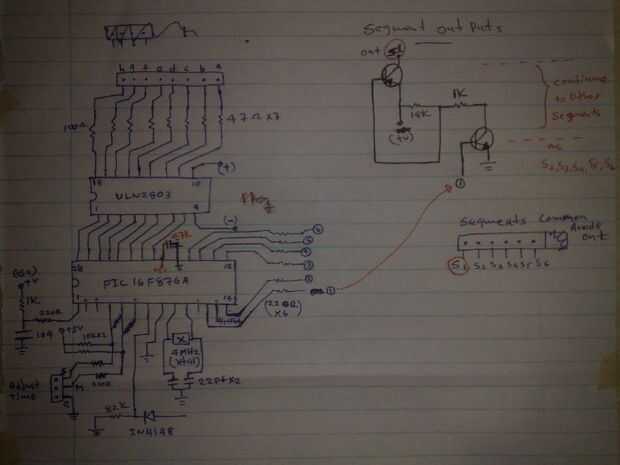

Compruebe el esquema adjunto para lista.

7Segments de ánodo común - 6Pcs
PIC16F876A - 1
ULN2803 para segmento salidas de etapa de conductor.

2SA1680 y 2SC2785 para salidas de segmentos de ánodo común.

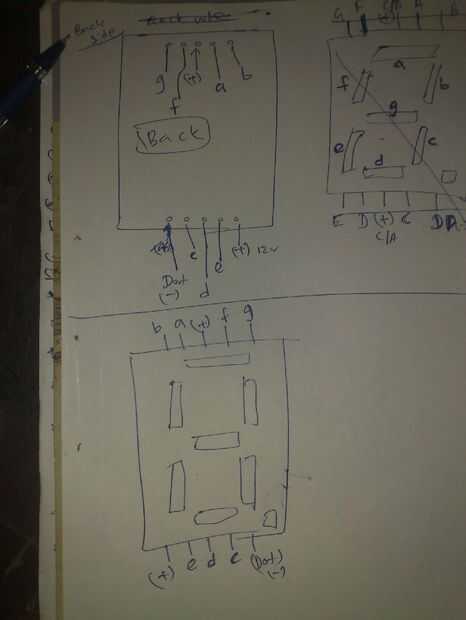

cheque lo pin outs de 7 segmentos y circuito terminado.
