Paso 4: Coloque la tira de LED

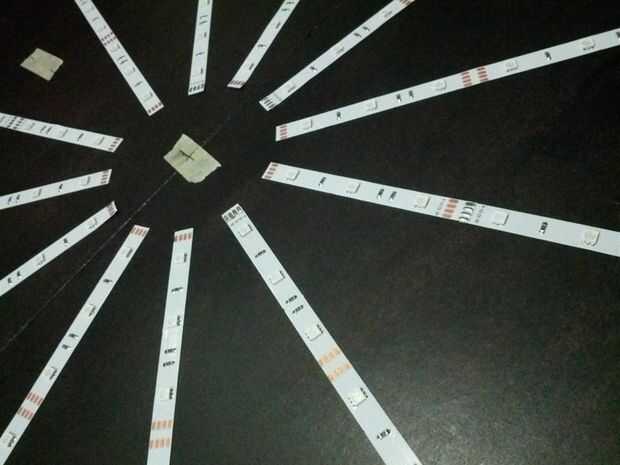

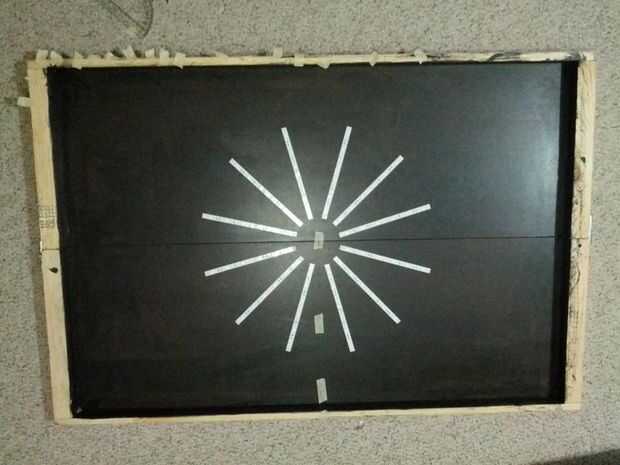

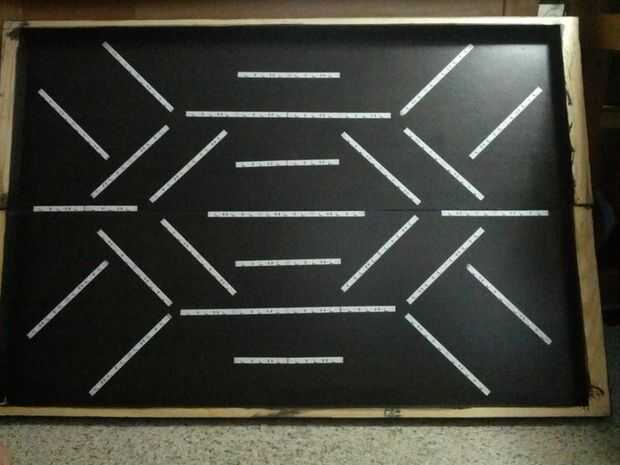

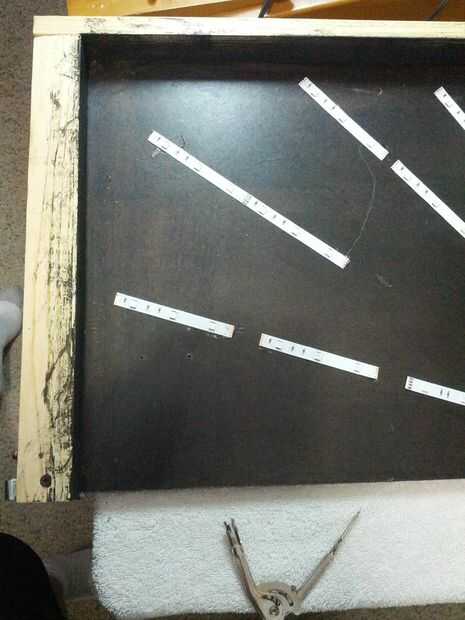

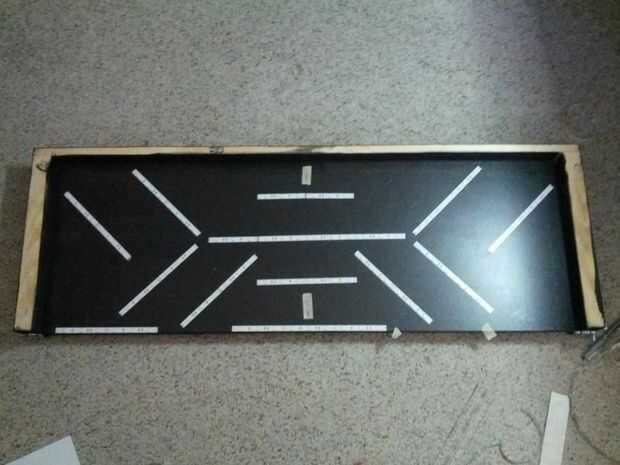

Esto puede ser fácil si haces un diseño simple o complicarse bastante si tienes un diseño complejo. Hay muchas maneras de ir sobre esto y algunos podrían ser mejores que otros. Pero comenzó marcando el centro con cinta de enmascarar, luego utiliza las marcas en la tira de LED, tal como un LED o tira corta punto de separación, diseño que simple horizontal y vertical las tiras. Una vez que se colocaron los fácil que utilicé una plaza, cinta métrica, regla, regla de 45 grados, e incluso un transportador para posicionar y fijar el LED tiras en su lugar. Había una buena cantidad de estimar y conjeturar, pero todo resultó lo suficientemente cerca.
Adjuntar la electrónica:
Una vez 24 canal alta actual regulador del LED se construyen circuitos terminados y cualquier adicionales, tales como una interfaz DMX, convertidor DC/DC, ect, atornille el controlador y cualquier otros circuitos hacia el panel. Usé algunas cintas VHB para garantizar el convertidor DC/DC al lado.
Mis paneles utilizadas un controlador LED actual alto del canal 24, 12v a 5v DC/DC converter, un DMX-512 a Adaptador Serial, XLR en y hacia fuera y un montaje panel DC Jack. Placas de circuito impreso fue primer adjunto y las posiciones para las interconexiones (XLRs, PWR) fueron marcadas y se instalaron, por lo que no consiguen de la manera durante el cableado.
Se muestra en una de las imágenes, pero después el resto fue construido, he hojeado el DMX-512 a Adaptador Serial boca abajo, montadas en soportes, con un recorte a los conmutadores DIP de la parte trasera.
