Gráfico 8 canal RGB LED paneles con Control DMX (2 / 8 paso)

Paso 2: Diseño y maquetación

Design:

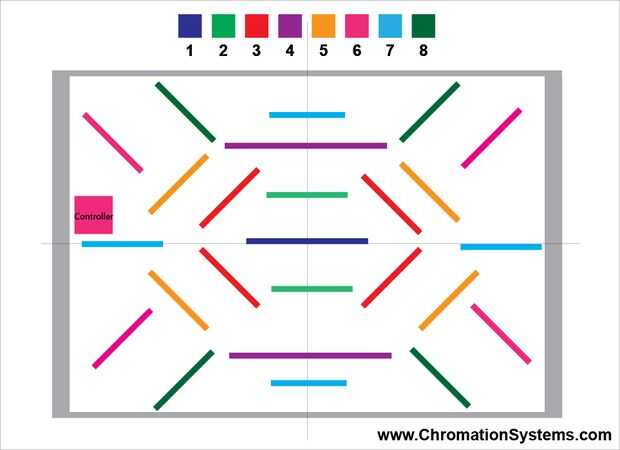

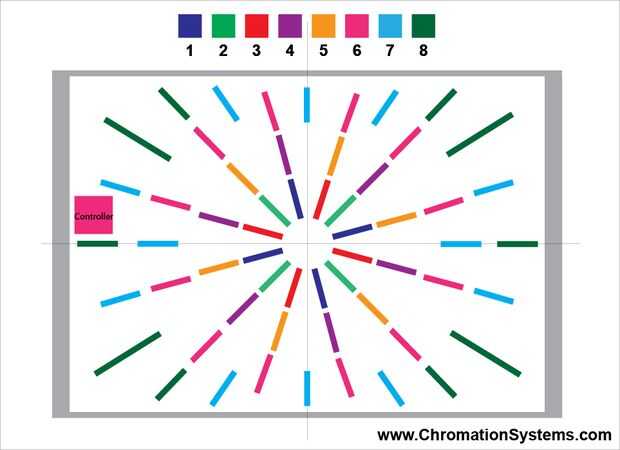

El diseño de uno de estos paneles puede variar grandemente, mis paneles debían ser 44 "x 30" total en 2 diseños diferentes en 3 paneles. Los diseños fueron creados en Adobe Illustrator. La tira de luz RGB LED se puede cortar en secciones con 3 LEDs RGB cada 3.5" o algo así. Así en Illustrator que creado incrementos de 0,5 "x 3.5" (3.5", 7", 10.5", ect.), rectángulos.  Luego coloca los rectángulos en mi patrón deseado, solo la mitad del trazado fue hecha a mano y copiada, pegada y volteada para hacer la otra mitad simétrica a la primera. El diseño podría ser cualquier cosa pero recuerda la tira no puede hacer formas redondeadas y el cableado puede ser tedioso así que evitar el uso de demasiadas tiras individuales.

Colocación de la electrónica:

Una vez creado el diseño, figura hacia fuera donde un buen lugar para el controlador a instalar. Mi diseño tiene el regulador en el interior, fuera del camino, que los paneles fáciles de mover y transportar sin preocuparse de la electrónica de conseguir dañada. Pero tiene que ser para él o si una tira de LED es muy estrecha, se proyectan una sombra sobre el acrílico. En ambos diseños de mi encontré un lugar decente, al lado. Debido a las limitaciones de altura, el controlador podría no montarse sobre separadores y tuvo que ser atornillado hasta la tabla del forro.

Si le gustaría interfaz DMX, usted también necesitará un lugar para montar ese circuito, el circuito DMX es mucho más corto que el controlador con menos cables. La necesidad dos de XLRs colocarse cerca del controlador tan factor al decidir la ubicación del hotel también.

La alta corriente USB LED controlador de 24 canales dibuja una gran cantidad de corriente para funcionar (200-400), o bien requiere una entrada de 5v independiente además de una entrada de 12v, o una de 12v a 5v CC/CCo un regulador lineal 7805 con un buen disipador de calor. Así que o bien encontrar un lugar para montar el regulador de DC/DC o el enchufe, prefiero conectores de barril de panel montaje 2,5 x 5,5 mm, ya que es fácil encontrar fuentes de alimentación en ese tamaño.
