Paso 4: montaje
Resista la tentación de quitar el anillo que se ve en el extremo del eje de retención externa de 10MM. Está bajo mucha tensión, es un grado barato, se convertirá en inservible (doblada), y usted tendrá que reemplazarlo. Estado allí, hecho eso.
Si se tocó el anillo, es un anillo de retención externo para un diámetro de eje de 10 MM que se adapta a un diámetro de la ranura de 9,60 mm y una anchura de ranura de 1,10 mm (por ejemplo Drillspot DSH10SA). La buena noticia es que son baratos.
1. Destornille la perilla de ajuste grande. Soltar la tuerca de la bisagra, mantenga la unidad, retire el perno de bisagra y retire la unidad.

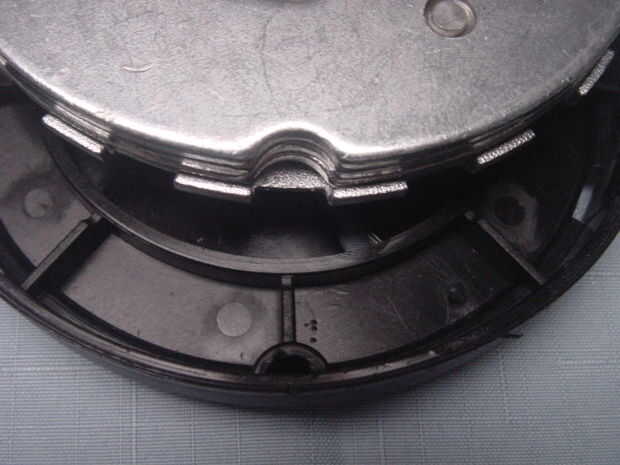

2. Coloque el destornillador en uno de los tres guiones en el volante, paralela al borde. Gire el destornillador para scoot la cubierta "hacia adelante". Retire la cubierta.
3. Afloje el tornillo de ajuste de rodillos con una llave hexagonal de 3 mm.

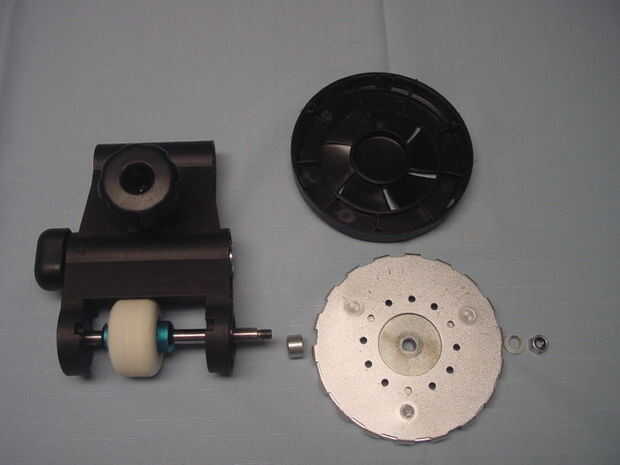

4. Fije el selector a la más baja resistencia para evitar que el volante se aferra al imán. Afloje y quite la tuerca de fijación del eje, espaciador arandela, volante y volante. El volante puede tener que se sacudió un poco para sacarla.
5. Enroscar la tuerca de eje y golpéelo suavemente para iniciar el movimiento del eje. El eje se desliza hacia la izquierda cuando se afloja el tornillo de ajuste de rodillo. Retire la tuerca del eje, el eje y el rodillo. El rodillo desciende a eliminarse.
6. Deslice el eje trasero, a través el nuevo rodillo. Vuelva a colocar el espaciador de la rueda volante, el volante, la arandela y la tuerca de fijación del eje. Apriete la tuerca de bloqueo.
7. Alinee los índices de tres cubierta con el volante y Encaje la tapa en.
8. Mantenga la unidad y vuelva a colocar el perno de bisagra. Asegúrese de que se asiente la cabeza cuadrada en el perno de bisagra. Instale y apriete la tuerca de la bisagra. Elevar y mantener la unidad. Alinee el tornillo "L" (1/4-20) con la parte inferior de la perilla de ajuste grande. La perilla de ajuste grande tendrá que ser en un ángulo a la unidad para recoger los hilos de rosca del perno de "L". Apriete la perilla de ajuste grande.
9. Alinee el rodillo de nuevo con su neumático y un tornillo con la parte plana del eje y apriete ambos tornillos de fijación con una llave hexagonal de 2,5 mm.
Edit 2016-05-22 -----------------------------------------------------------------------------
Nota: Si usted necesita reemplazar los rodamientos, son 6200-2RS cojinetes 10 x 30 x 9 sellado rodamientos de bolas, NEK de la marca en la mía.
--------------------------------------------------------------------------------------- End edit
