Grabador del laser de bolsillo. (8 / 9 paso)

Paso 8: Montaje Final y extras.

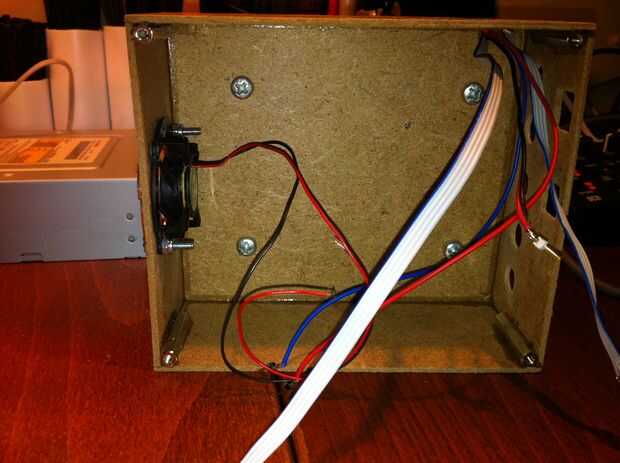

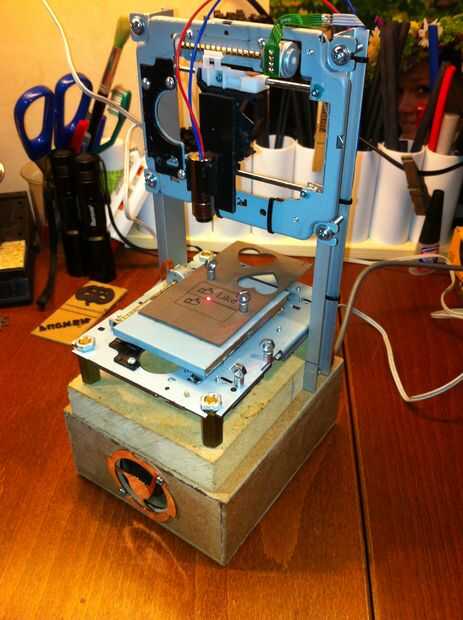

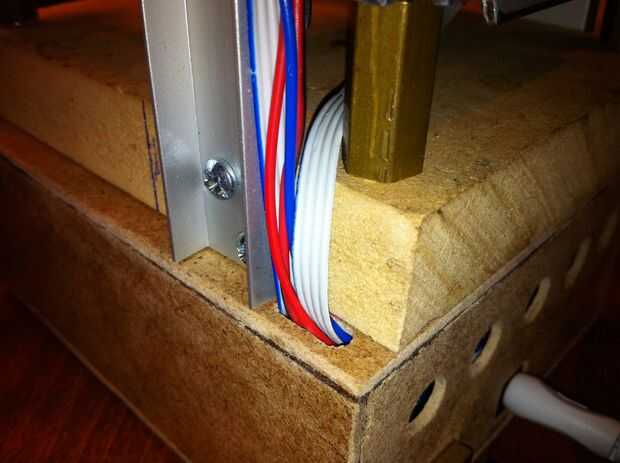

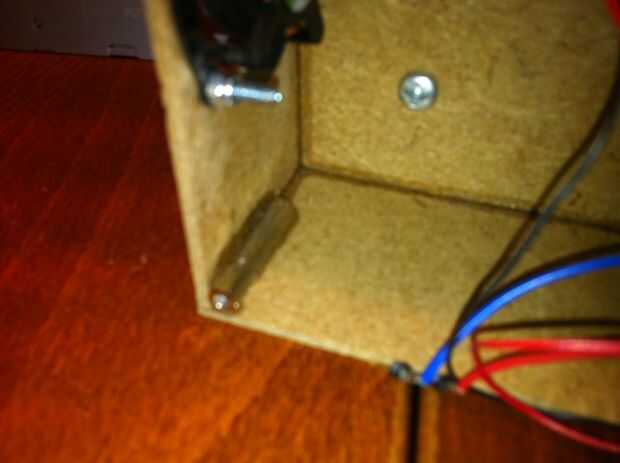

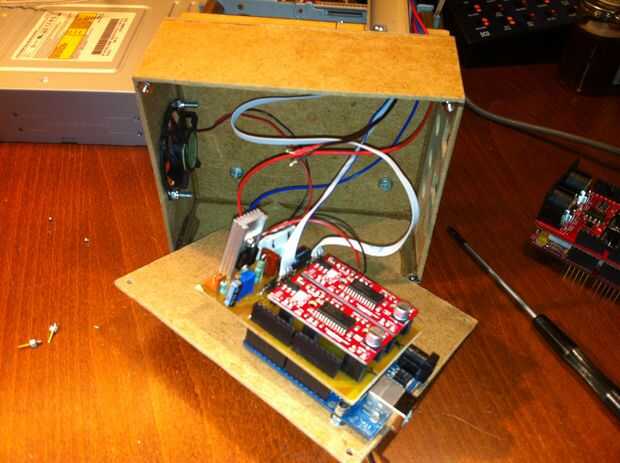

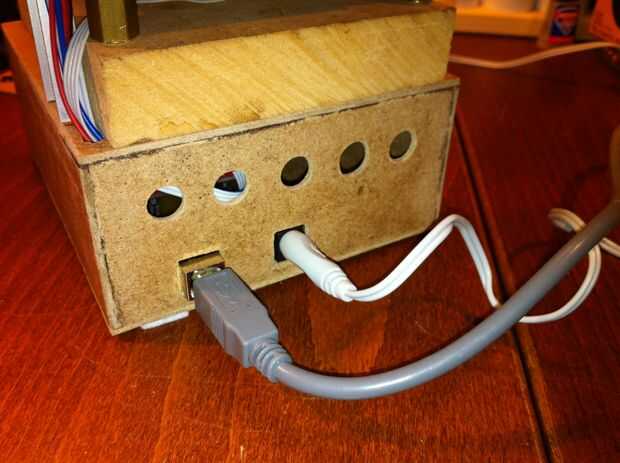

Para terminar el pequeño grabador que hice una pequeña caja de la Junta de Masonite, encontré en un marco de imagen. Solo se pega juntos. En la parte delantera hay un pequeño ventilador de una tarjeta gráfica antigua. El enfriamiento es necesario para el Easydrivers cuando montarlos en cualquier tipo de vivienda. Calientan cuando hacia fuera en abierto y aún más en algún tipo de vivienda. En la caja pegué algunos separadores roscados; Esto me permite atornillar en la parte inferior. El Arduino a su vez se atornilla a la parte inferior. Hace el grabador en un útil y fácil de manejar herramienta poco.

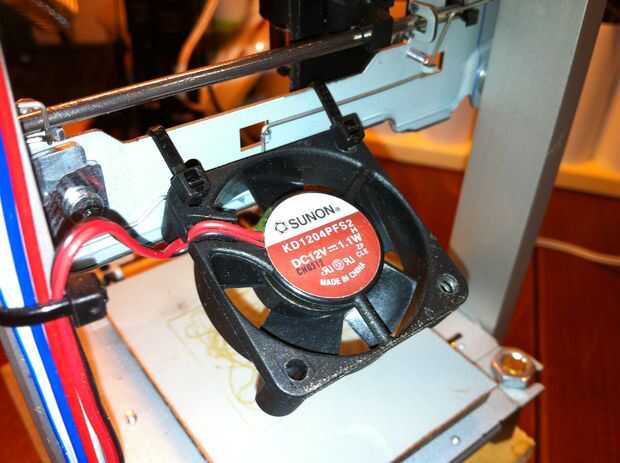

Se han añadido algunos extras pequeñas a lo largo de la construcción. Primero que es el ventilador que se aleja de humo el espacio de trabajo. Se trata de un ventilador de ordenador pequeño 40mm conectado al relé láser que escribí en el paso de la electrónica. El ventilador apunta lejos del espacio de trabajo y aspira suavemente el humo lejos.

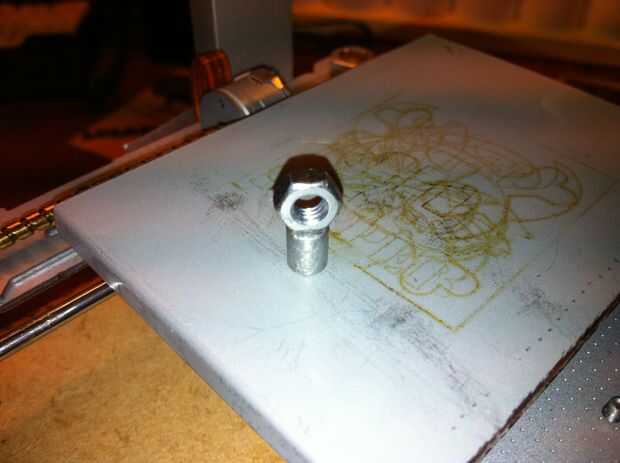

Otro pequeño pero muy útil extra son los imanes para sujetar papel y otros objetos de peso ligero. Recibí de un viejo juguete . Después de pegar algunos frutos secos encima de ellos se realizan.

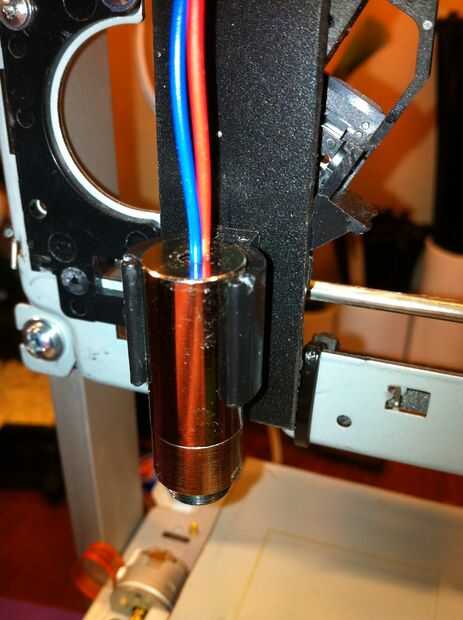

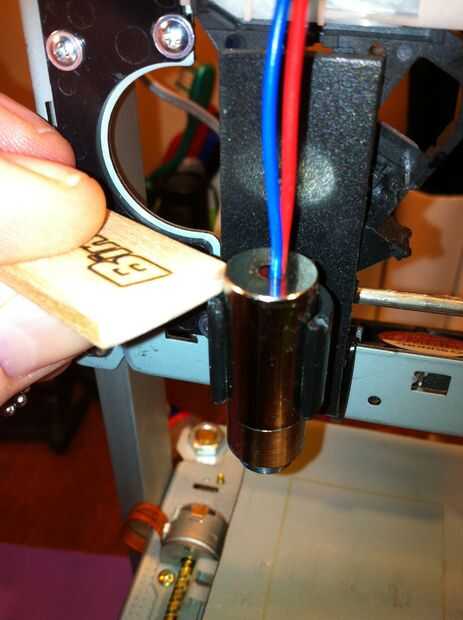

Para cambiar el foco puede atornillar en y hacia fuera de la lente. O puede establecer el foco una vez en el espacio de trabajo y luego deslice el láser hacia arriba y hacia abajo en el Monte. Esto es como lo hago. Tengo un foco establecido cuando el láser está en la posición más baja en el Monte. Entonces todo lo que tengo que hacer es medir el espesor del material y aumentar el láser la misma cantidad. Mayoría de las veces sólo mantenga el material junto a la montura laser y mover el láser a la altura correcta.
