Paso 5: electrónica

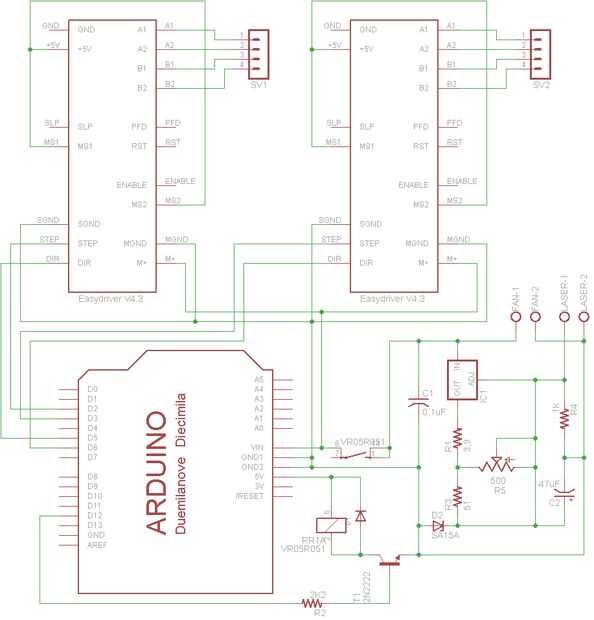

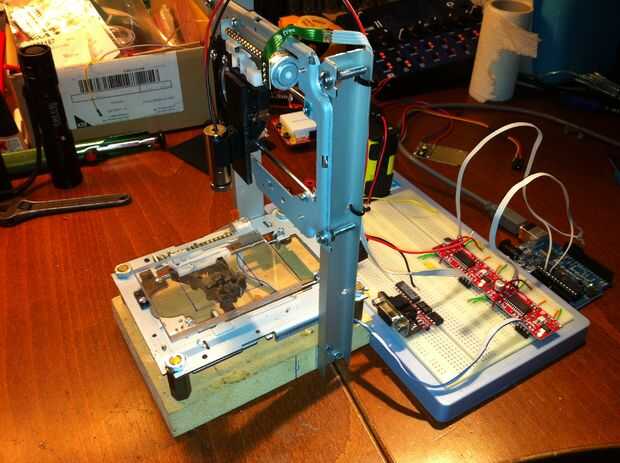

En los esquemas he añadido un relé para el uso con un ventilador. Esto puede ser útil como el grabado produce algo de humo.

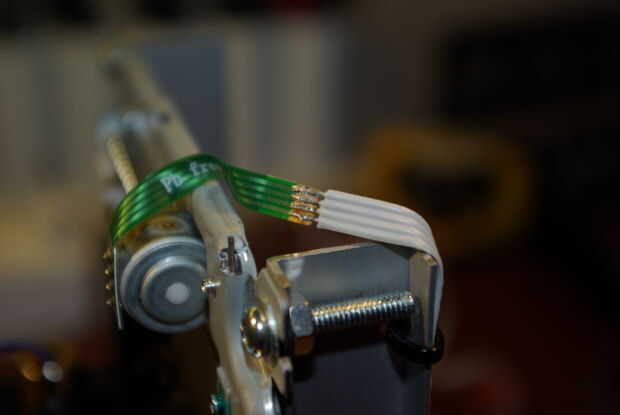

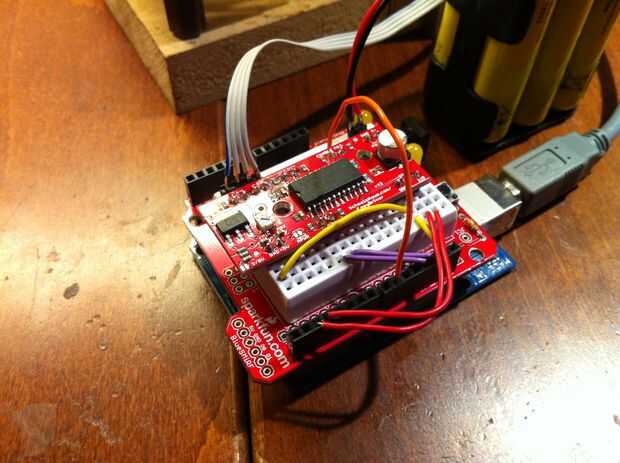

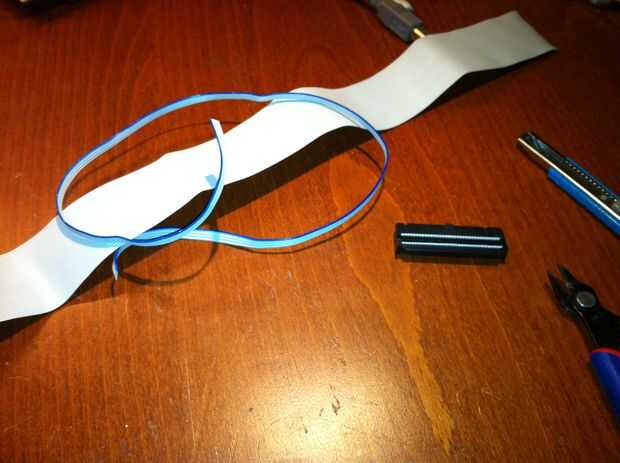

El Easydriver tiene dos pins denominados MS1 y MS2, estos establece la secuencia de paso. Atarlos dos a la salida de 5 voltios desde el Easydriver. Permite la secuencia paso a paso a paso micro . Las cuatro clavijas del paso a paso conectan la salida del motor. Todos los steppers que he encontrado han tenido el mismo pinout en la placa de conexión pequeña. Conecte las clavijas en el mismo orden el Easydriver como en la placa de conexión. Los pines de control (paso, dir, gnd) va a Arduino. Además de esto el Easydriver necesita energía del motor conectado. Yo uso una verruga de la pared de doce voltios que mueve los motores, ventilador y Arduino. Hay un potenciómetro que controla el poder a los motores, acabo de poner este en la posición más baja y subir un poco si los steppers no tienen suficiente fuerza. No sé la clasificación de los motores PAP, si se obtiene en caliente te los está conduciendo a duro.
El ventilador sólo tiene que conectarse a la salida del ventilador. Un ventilador de ordenador pequeño funciona bien, sólo tiene que conectar los cables positivos y negativos a la salida correcta.
El controlador de láser es un circuito de LM317 basado no especiales. Esto funciona bien, pero está lejos de ser óptima. Estoy manejando que el diodo laser demasiado duro sobre 300mA y si lo hace que no se puede esperar una larga vida para el diodo. La mejor solución sería encontrar un láser más fuerte y mejor conductor pero para mantener el espíritu de las cosas que quería utilizar el láser de la grabadora en sí mismo. Láser de encendido/apagado es controlada por el mismo relé como el ventilador.
Si quieres simplificar podría omitir el controlador de láser todo y utilizar un controlador de Ready-Made. Entonces todo que se tendría que hacer sería conectar la alimentación al relé de ventilador. Esto probablemente sería un poco más caro.

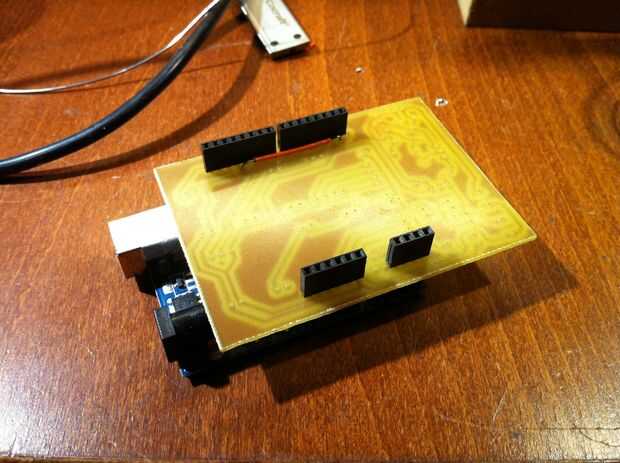

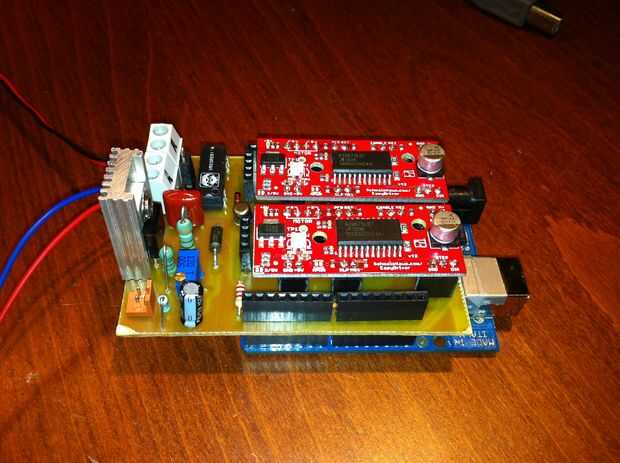

Todo esto desarrollado en un nuevo escudo de Arduino, el escudo láser. He incluido el diseño esquemático y la placa en formato Eagle . Crear una placa de circuito es un poco fuera del alcance de este instructable, pero hay un montón de guías muy buenos aquí en Instructables.
Si quieres hacer tu propio diseño con Easydrivers he hecho una biblioteca de águila con el conductor, puede descargarse aquí .
