Grabador del laser de bolsillo. (4 / 9 paso)

Paso 4: Construir la mecánica.

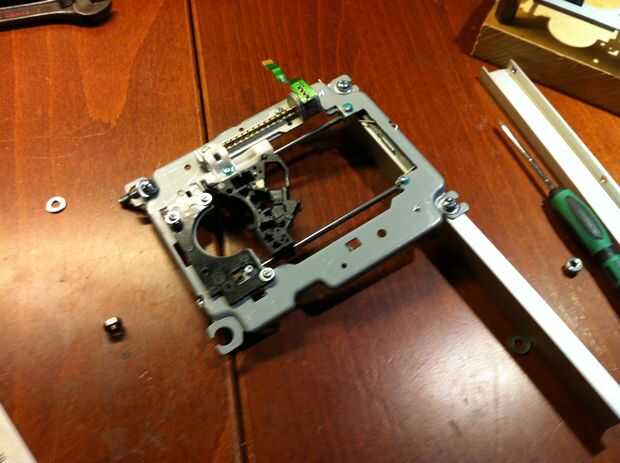

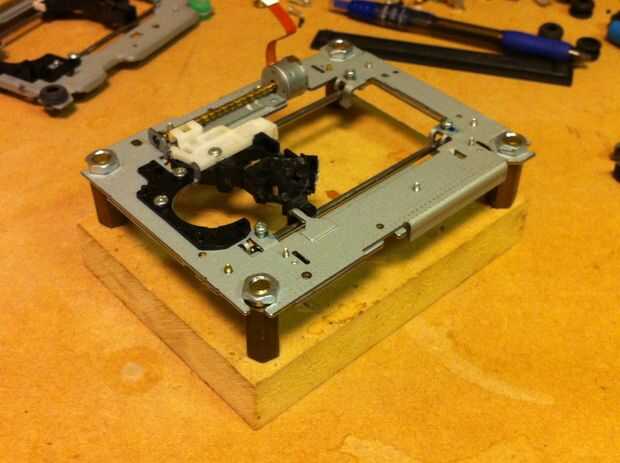

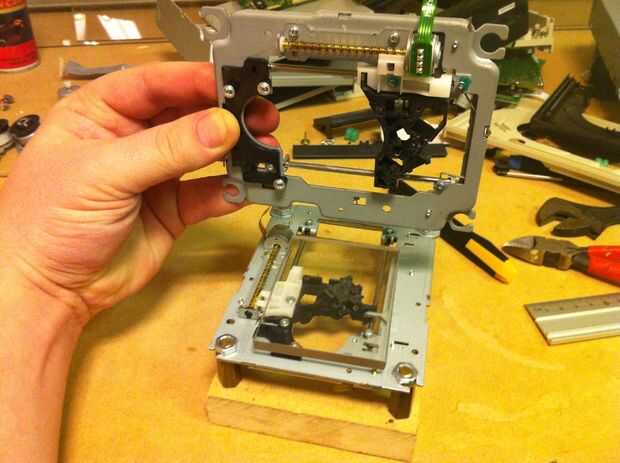

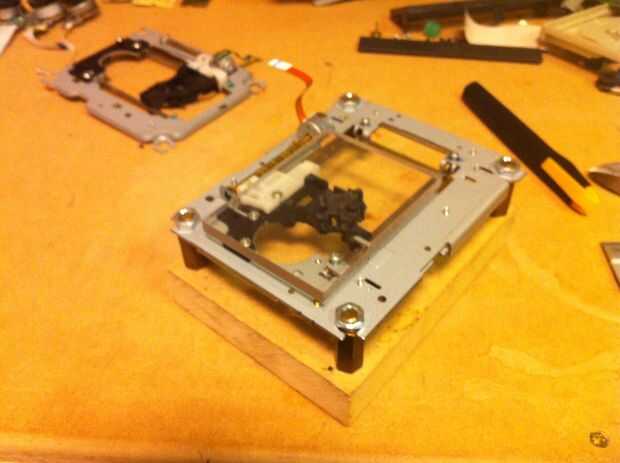

Para hacerlo tan fácil como sea posible tengo espera de un pedazo de MDF a sólo un poco más grande que el montaje paso a paso de DVD-Rom. Esto funciona como la base para sostener el eje X e Y. Encontré algunos espaciadores para mantener el eje Y pero los tornillos con un par de tuercas funcionaría igual de bien. Las medidas aquí no son críticas pero es importante que cada eje es cuadrado con el otro eje todo. Encontré que el primer nivel de la Asamblea con el MDF de montaje sería más fácil alinear a todo.

El espacio de trabajo está montado en el antiguo conjunto de diodo láser. Asegúrese de que esté plano y nivel y pegamento, algo que servirá como espacio de trabajo. Encontré un pedazo de 1/4" acrílico que salió muy bien. Hizo este espacio de trabajo lo suficientemente estable, pero como el láser puede brillar a través de él no estaba seguro de si esto sería un peligro para la seguridad o no. Más tarde encontré la solución creo que funciona hacia fuera para mejor. Me corte un pedazo de la caja de metal de grabador de DVD para el mismo tamaño que el acrílico y había pegado en el. De esta manera que todavía muy estable y conseguir un espacio de trabajo será muy dura. Un efecto secundario positivo es que puede asegurar lo que usted está grabado con pequeños imanes.

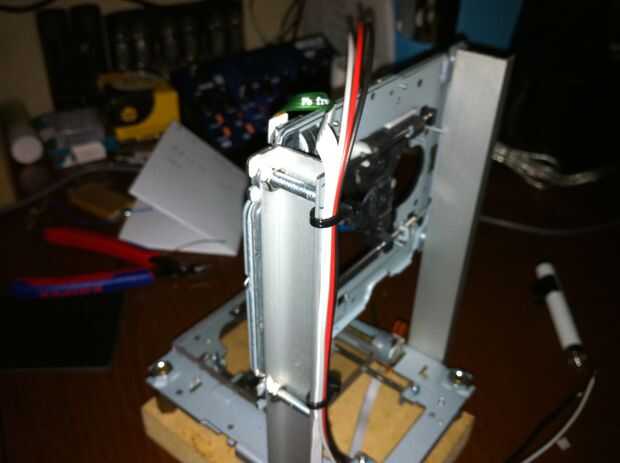

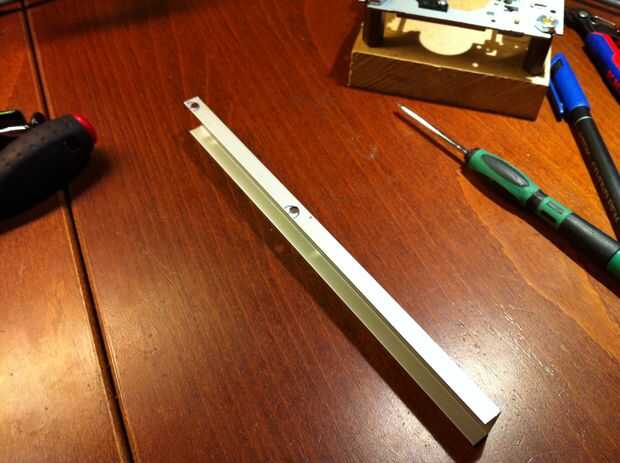

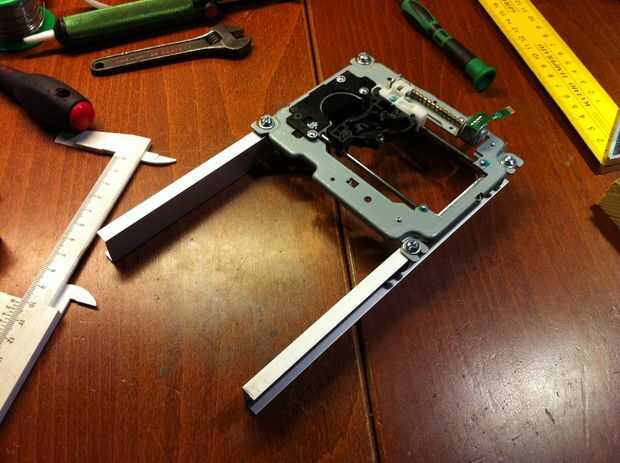

Para el eje X encontré algunos perfiles de aluminio en mi cubo de basura pero cualquier cosa podría utilizarse siempre y cuando sea estable. La altura se siente será adecuado para lo que quieres grabar. Opté por 7.5" largo piezas por el apoyo. Esto me da un poco menos 2" espacio.

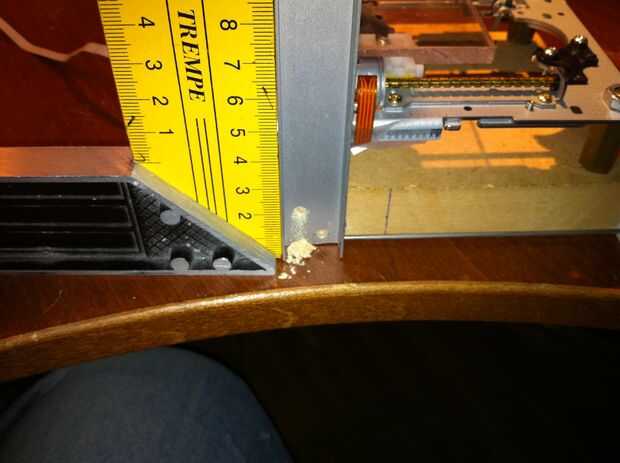

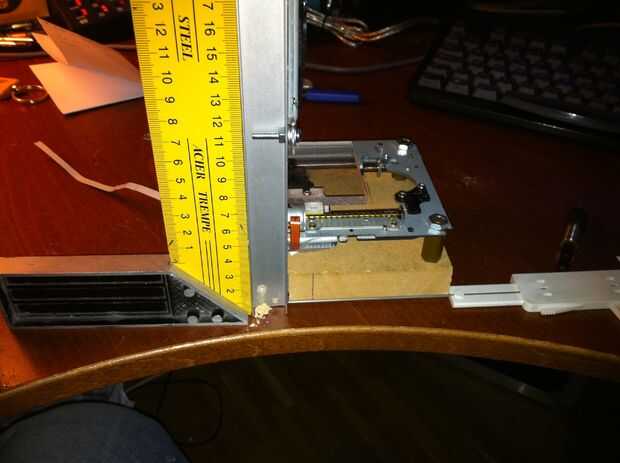

Una cosa importante, los agujeros en la Asamblea no son simétricos. Asegúrese de medir la distancia desde el extremo inferior de los soportes a las guías lineales. Esa manera usted estará seguro de obtener todo alineado. Donde montar el eje X será dependiente en el montaje de láser. El láser debe estar en el centro de la zona de trabajo cuando el eje está en la posición media. Cuando monte el eje de la placa base perfore un pequeño agujero para los tornillos después de que todo está cuadrado.

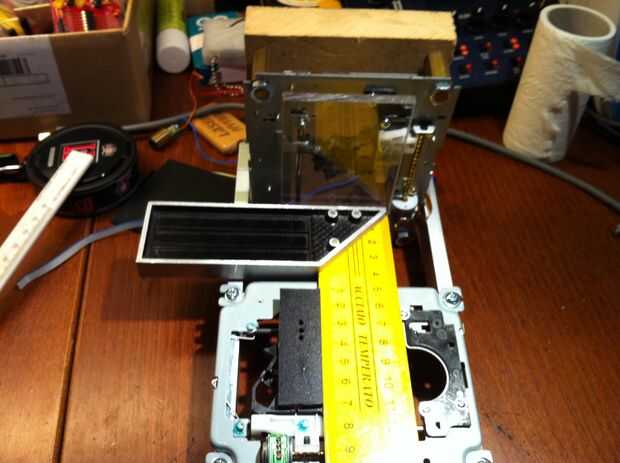

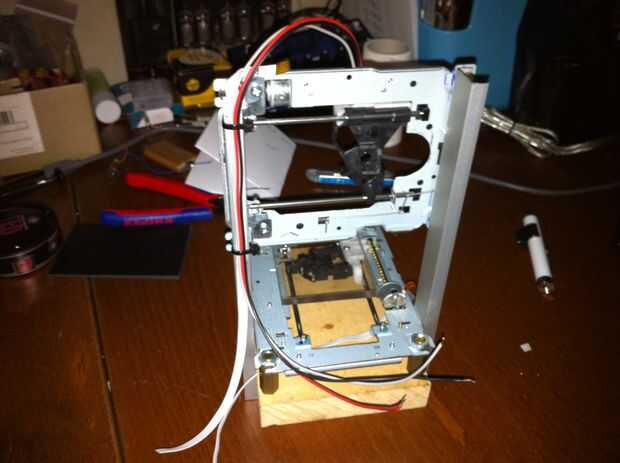

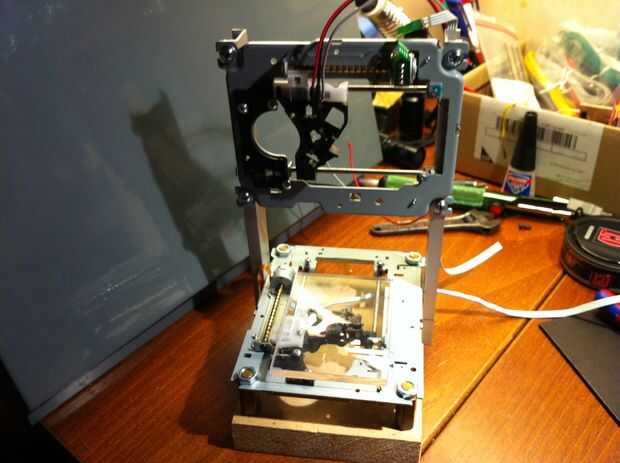

Ahora tienen el eje X y Y de hecho y cuadrados entre sí.

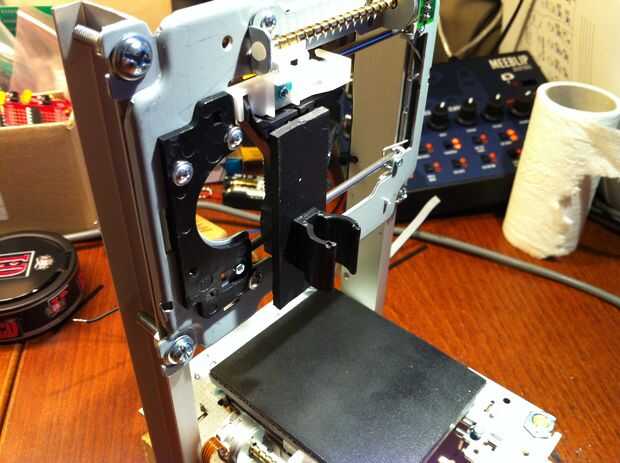

El montaje de láser no tiene que ser muy sofisticado, mina se hace de un trozo pequeño de lámina de plástico y un clip y todo se pega. Usando un clip para sujetar el láser me permite cambiar el punto de enfoque simplemente deslice el láser hacia arriba y hacia abajo. Como con todas las otras partes el tamaño no es tan importante como todo es cuadrado. Hay una sola medición que necesita pensar acerca de ella, el láser debe estar en el centro de la zona de trabajo cuando el eje Y y X en la posición central.
