Grabador/cortador del Laser 2W Arduino (3 / 7 paso)

Paso 3: Acabado del eje y

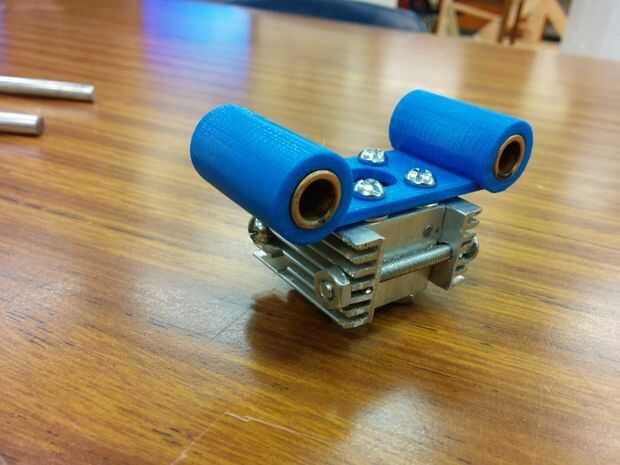

El láser que he usado era un diodo M140 de 2W. Viene con una carcasa de metal y cables, pero necesita un disipador de calor para funcionar con seguridad sin el recalentamiento. Hice un simple disipador de calor fuera de un bloque de aluminio y unas aletas de refrigeración de un antiguo controlador de robot. Perforar un agujero de 31/64" en el bloque de 1" x 1" para el láser y también ha añadido un tornillo de apriete al lado. Entonces esta había atornillado a otro en 3d impreso que se deslice a lo largo del eje y clip en la correa de distribución.

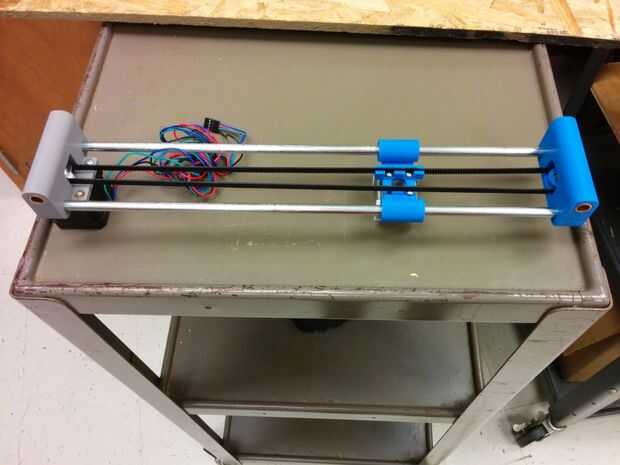

El conjunto de disipador terminado se resbaló sobre las varillas del eje y del paso 2. Luego, el otro extremo fue cabido con una parte impresa en 3d para sostener la polea tensora y deslice a lo largo de la varilla del eje x. El motor de pasos del eje y se atornilla, y unieron las poleas y correas.
