Grabador/cortador del Laser 2W Arduino (2 / 7 paso)

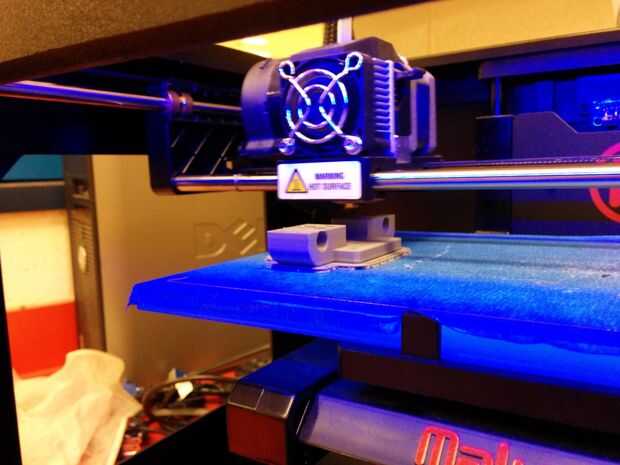

Paso 2: impresión 3D y montaje del eje y

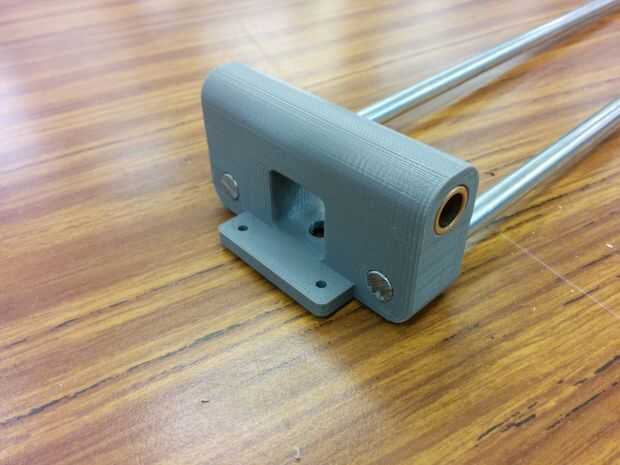

La primera parte a imprimir sirve a tres propósitos:

  1. Mantenga el motor de pasos del eje y
  2. Las varillas de acero de eje y de la ayuda
  3. Deslice a lo largo de una de las barras de eje x

Después de la impresión, se insertan dos cojinetes de bronce pequeño. Estos rodamientos están impregnados con aceite para reducir la fricción. He encontrado a ser una alternativa barata y eficaz a más caros cojinetes del movimiento linear para impresoras 3D y similares.

Las barras de acero son simples 5/16" de acero inoxidable las barras de taladro, que funcionan muy bien. Cortar una barra de 36" a la mitad con una sierra para hacer dos 18" piezas.
