Paso 8: Cableado de las salidas de Yeecos y asegurar los conectores XT60

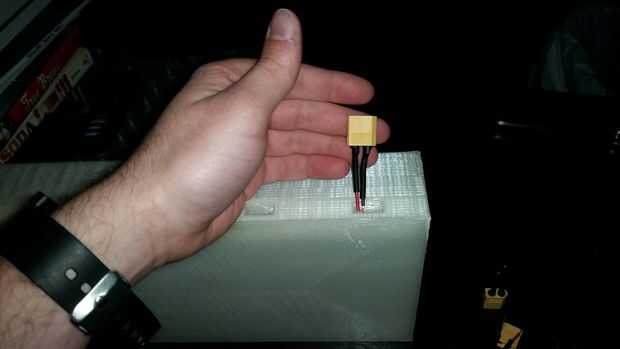

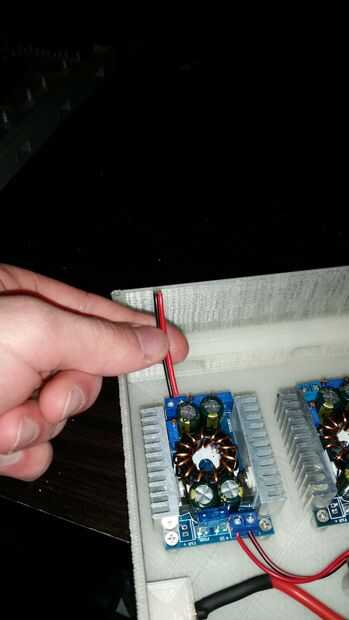

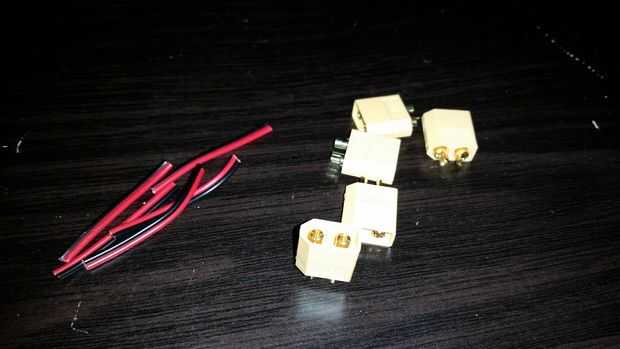

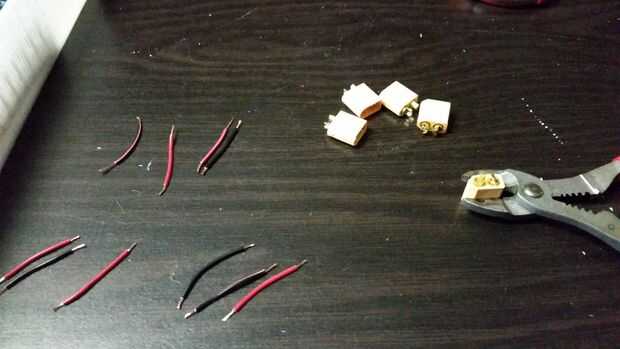

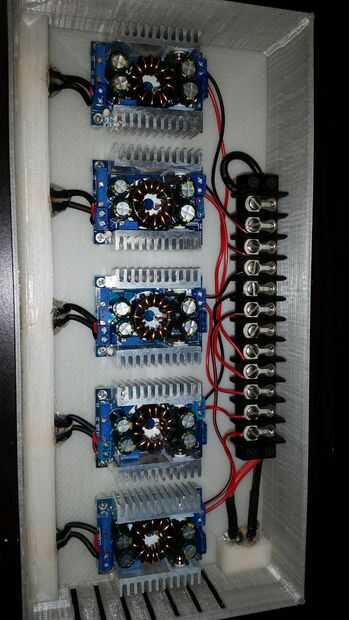

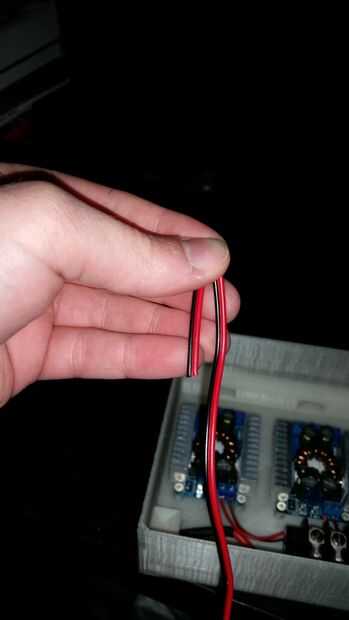

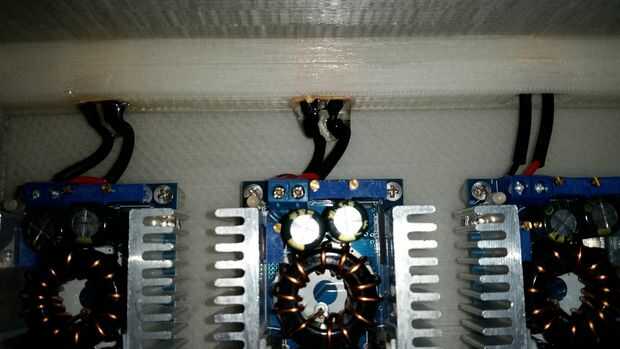

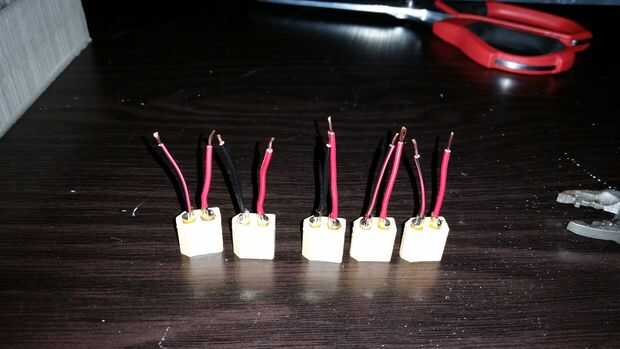

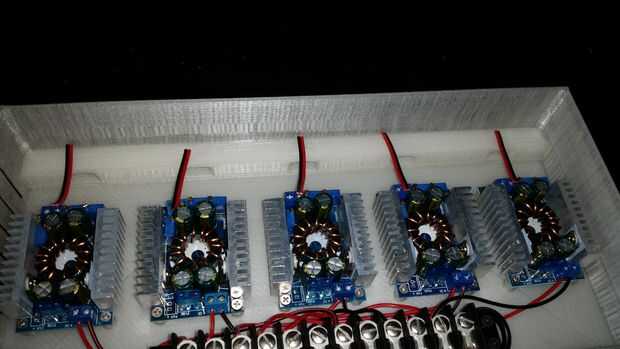

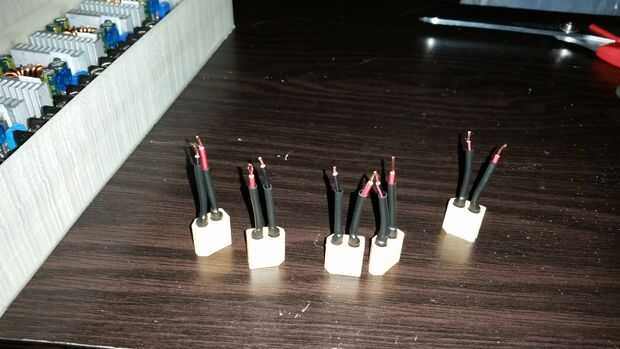

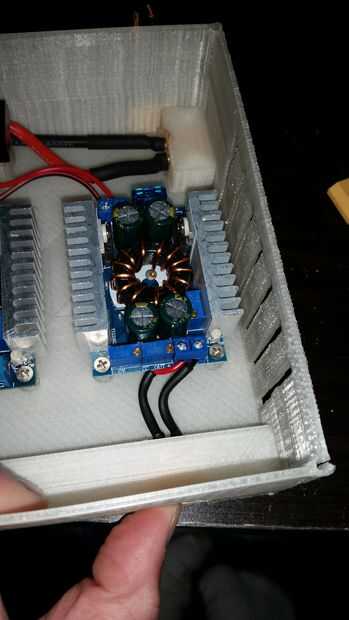

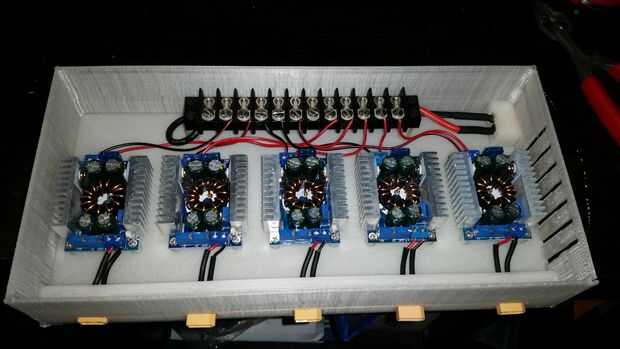

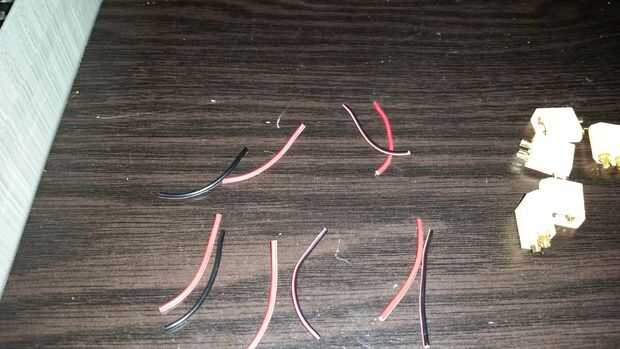

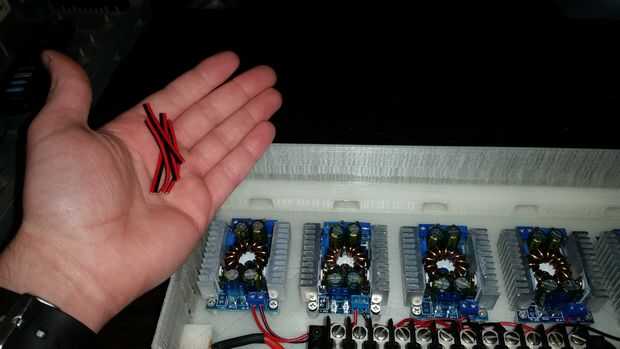

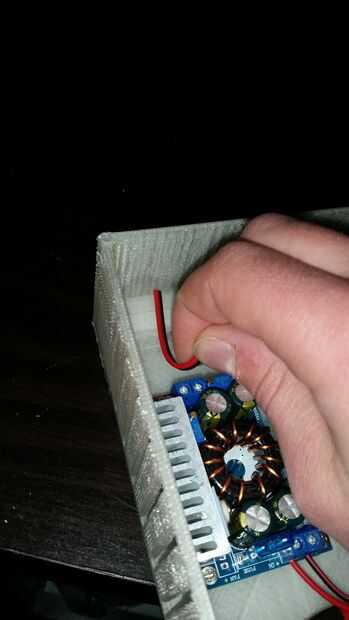

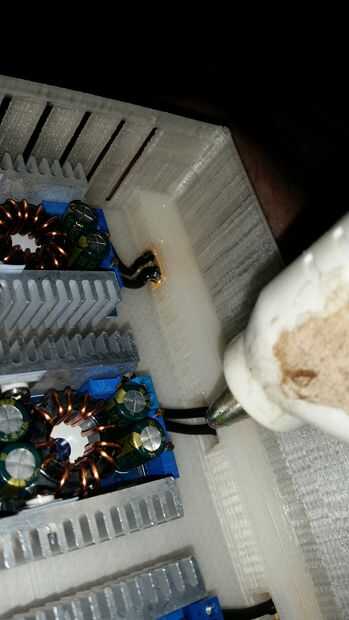

¿Te sientes afortunado? Bien vamos a ver como me va con este paso. Coge el alambre de 20 calibre y corte como se muestra en las fotos (cortar lo suficiente para que abarca desde la la salida Yeecos a la pared de la caja, asegúrese de que usted va a la pared real de la caja como se muestra en las fotos. Luego cortar cuatro otras longitudes de cables (basados en el cable se corta solo) que el tamaño para que tenga cinco pares iguales de cables. Luego salir cinco conectores XT60 hembra y split apart esos cinco soportes de cables. Tira de ambos extremos de los cables (oh horror) después de que el trabajo tedioso, tome otro sorbo ahora. Debe tener un pequeño zumbido que por ahora. Los postes de los conectores XT60 de estaño y soldadura de los cables a los cinco de los conectores, asegurándose que se sueldan en la polaridad correcta (rojo/positivo plano negro/negativo triángulo lado;.) Golpear un encogimiento del calor sobre los y encogimiento em' abajo bien real y desenroscar salidas de PCEEJ igual como hiciste las entradas. Siga las imágenes de los próximos pasos. Coloque el conector en el primer agujero del conector en la caja como se muestra. Asegúrese de poner en la dirección correcta. Entonces atornille las rayas conduce en su correcta terminales (rojo/positivo va en la terminal al lado de los dos potes/rectángulos azul) me pareció más fácil de empujar el conector XT60 en hasta la mitad y luego con un dedo se alinean los cables con los terminales PCEEJ como presiono el XT60 conector hasta que los cables estén completamente en los terminales de PCEEJ. Tornillo abajo y luego hacer lo mismo para el resto de conectores. Una vez que agarra su pistola de pegamento caliente (lo que yo usé) o de epoxy. Tire el XT60 conectores hacia fuera como se van sin sacar los cables y Aplique pegamento en la parte posterior son del conector y empujarlo rápidamente todo el camino. Reténgalo ahí hasta que el pegamento se seque y luego hacer lo mismo para el resto de los conectores (no te olvides del el conector de entrada de energía en la esquina.) Muy bien hecho jefe.
