Gestor de arranque de UNO en circuito programador $1 (4 / 4 paso)

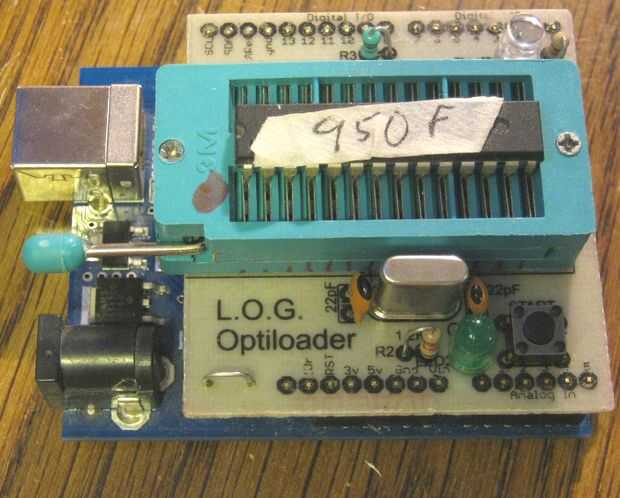

Paso 4: PCB con ZIF

Realmente comencé este Instructable el año pasado y se olvidaron de él. Soy viejo!
Entonces tenía un zócalo ZIF (cero fuerza de inserción) de 28 pin, ahí así que decidí utilizarla y hacer un PCB para bootloading.
He incluido los archivos de águila que solía hacer este PCB.
Comentario del águila: adafruit tiene una biblioteca de águila que incluye un escudo de Arduino UNO en blanco. Me gusta ya que tiene todos los conectores correctamente espaciados.

Zócalos ZIF: Para aquellos no familiarizados con estos: Tire la palanca hacia arriba, insertar el IC, luego empuje la palanca hacia abajo. Funcionará de otra forma pero será intermitente.

Esta versión va a ser sin embargo más de $1.
