Geoweaver: Una impresora 3D hexápodo poca (6 / 10 paso)

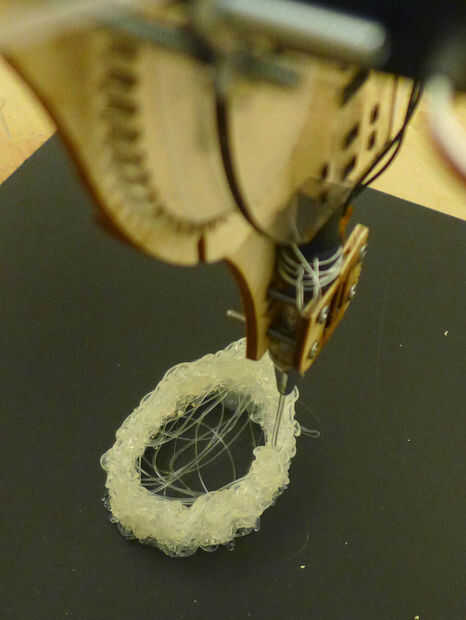

Paso 6: Cabezal de extrusión

El primer paso a la construcción de la extrusora es para asegurarse de que tu motor funcione, que sea un paso a paso o un motor de par alto continuo. También, asegúrese de que todo es un ajuste apretado, usted necesitará gluesticks práctico ya que va a hacer numerosas pruebas durante todo el proceso.

Elementos necesarios (hardware):

  • 3/8" madera contrachapada (~ 6,5" x 4.5")
  • 1 servo de alto par (con el servo en forma "+" cuernos y servo centro tornillos que deben venir con el kit)
  • Engranaje plástico grande con dientes que encajan su Servo Motor
  • 4 rodamientos de metal (15mm exterior y 6 mm interior)
  • 9 a 10 - #8 1.5" tornillos o pernos del #6
  • #8 / #6 arandelas (hemos utilizado unos 20 en este diseño)
  • #8 / #6 arandelas de bloqueo (yo usé 2)
  • #8 / #6 tuercas (8 a 10 USA)
  • #6 0.5" tornillos (usamos 4)
  • Metal L soporte de 1,5 "x 1,5" con 2 agujeros en cada lado
  • Ranurado de Metal soporte ~ 2" largo (ranura deben ser capaces de ajustar tornillos #6 o #8)
  • Pistola de pegamento caliente mini - baja temperatura
  • Mini pegamento caliente palos - baja temperatura
  • Ataduras de cremallera pequeño
  • Pequeño pedazo de ⅛"acrílico

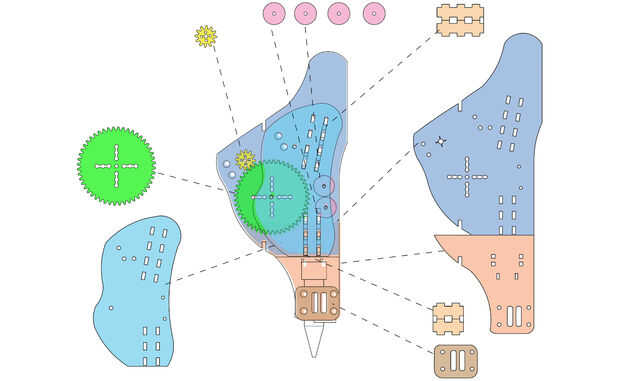

Primer láser de corte todas las piezas en el archivo DXF. Organizar todas las piezas pero no atornillarlos juntos todavía.
